مزایا و کاربردهای شیر پروانه‌ ای استیل

از شیرآلات مختلفی برای کنترل جریان سیالات در خطوط لوله استفاده می‌شود. شیرها قابلیت کنترل گازها و مایعات را در شرایط مختلف دما و فشار دارند. شیر پروانه‌ ای استیل یکی از انواع این شیرها است که به دلیل کیفیت مناسب و قیمت مقرون به‌صرفه‌ای که دارد، در صنایع مختلف مورداستفاده قرار می‌گیرد.

در مقاله‌ای که پیش‌رو دارید قصد داریم هرآنچه که در خصوص این شیرهای پروانه ‌‌‌ای نمی‌دانید را به شما بیاموزیم. این قبیل شیرهای استیل مزایایی دارند که از آن‌ها بی‌خبر هستید!

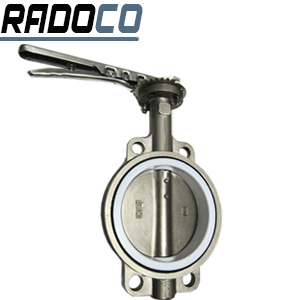

چند نمونه شیر‌های پروانه ‌ای استیل

اجزای اصلی شیر پروانه‌ ای استیل

شیرهای پروانه ‌ای به طور کلی از چهار جزء اصلی تشکیل شده‌اند. در این قسمت به معرفی این اجزاء می‌پردازیم.

اجزای شیرهای پروانه ‌ای استیل



بدنه

بدنه این شیرها همان جزئی است که بین دو فلنج در خطوط لوله قرار می‌گیرد. دو نوع ویفری و لگ از مهم‌ترین انواع این بدنه‌ها به شمار می‌روند. عمدتا بدنه از طریق پیچ و مهره به فلنج‌ها متصل می‌شوند. بدنه ویفری در مقایسه با بدنه لگ قیمت کمتری دارد. همچنین نوع طراحی بدنه ویفری به‌گونه‌ای است که کمتری میزان خط لوله را روی شیر می‌اندازد. بدنه لگ هم بیشتر در انتهای خطوط لوله برای بستن این خطوط بکار می‌روند.

دیسک

دیسک شیر پروانه‌ ای استیل، همان جزئی از شیر است که وظیفه باز و بسته کردن خط لوله استفاده می‌شود. به طور معمول این دیسک در داخل لوله ۹۰ درجه حول محور خود دوران می‌کند.

 در سال‌های اخیر تولیدکنندگان تلاش زیادی کرده‌اند تا با طراحی بهینه این دیسک، میزان سایش آن با سطح داخلی شیر را کاهش دهند. همچنین یکی دیگر از این اقدامات در زمینه کاهش ضخامت دیسک‌ها است. چون این دیسک حتی در شرایط باز نیز در مقابل جریان سریال قرار دارند و باعث افت فشار جریان می‌شوند؛ لذا با کاهش ضخامت این دیسک می‌توان موجب کمتر شدن افت فشار شد.

میله محرک

میله عضوی از شیر پروانه‌ ای استیل است که از یک طرف به دیسک و از طرف دیگر به محرک دستی یا خودکار متصل است. با چرخاندن این میله می‌توان اقدام به باز نمودن و بستن مسیر جریان سیال نمود. یک کاربرد دیگر میله این است که کمک می‌کند دیسک به‌خوبی داخل نشیمنگاه خود قرار بگیرد و از لغزیدن آن جلوگیری می‌کند.

آشنایی با انواع شیر پروانه‌ ای

نشیمنگاه

نشیمنگاه شیر، در واقع عضوی است که دیسک روی آن سوار می‌شود و همچنین برای دوران کردن نیز از آن کمک می‌گیرد. نشیمنگاه در واقع به‌نوعی نگهدارنده دیسک نیز است و از لغزیدن آن جلوگیری می‌کند. نشیمنگاه‌ها را معمولا از جنس فلزی نمی‌سازند بلکه عمده آن‌ها از جنس الاستومر یا برخی پلیمرها تهیه می‌شود. همچنین برای تقویت نشیمنگاه‌ها از ماده‌ای به نام پلی تترافلوئوراتیلن در تولید آن استفاده می‌شود.

بسیاری از این نشیمنگاه‌ها در شرایط فشار و دمای بالا نیز کاربرد دارند. به عنوان مثال می‌توانند تا دمای ۱۰۰۰ درجه سلسیوس را نیز تحمل کنند.

کاربرد شیر پروانه‌ ای استیل

به کمک شیر پروانه‌ ای استیل می‌توانید جریان سیال را در یک خط لوله قطع و وصل کنید. همچنین این شیر برای تنظیم جریان عبوری از شیر نیز استفاده می‌شود و می‌توان میزان جریان عبوری از آن را کم و زیاد کرد. این شیر در بسیاری از صنایع کاربرد دارد و می‌توان به‌عنوان یک گزینه قابل اعتماد روی آن حساب کرد.

کاربرد شیر پروانه‌ ای استیل



برحسب نوع طراحی این شیرها می‌توان در فشارها و شرایط دمایی مختلف از آنها استفاده نمود. مهم‌ترین موارد استفاده این شیرها عبارت‌اند از:

  • خطوط لوله کشی نیروگاه‌ها
  • ایستگاه‌های فشار و توزیع سوخت
  • صنایع نفت، گاز و پتروشیمی
  • لوله‌کشی خطوط آبرسانی و فاضلاب

ویژگی‌های شیر پروانه‌ ای استیل

شیرهای پروانه‌ای در محل نصب بین خطوط لوله باید در میان دو فلنج نصب شوند. شیرهای پروانه‌ای تمام استیل صرفا میان فلنج‌هایی قرار داده می‌شوند که بر مبنای استاندارد انگلیسی DIN EN یا ANCI CLASS 150 ساخته شده باشند. در واقع در ساخت شیرهای نیز از این استانداردها تا حد زیادی پیروی می‌شود.

شیر پروانه‌ ای استیل ضدزنگ از متریال‌های با شماره‌های A 304/316F 182A و  C8 CF 351L استفاده می‌شود. این شیرها در ابعاد مختلفی تولید می‌شوند. نمونه‌های کوچک آنها در سایزهای ۱ تا ۱۰ اینچ در دسترس هستند. البته این شیرها در نمونه‌های بزرگ‌تر تا سایزهای ۴۸ اینچ نیز تولید می‌شود. فشار کاری این گروه از شیرها در سه دسته کلاس‌های ۱۵۰، ۳۰۰ و ۶۰۰ قرار می‌گیرند.

نمونه با سایز بزرگ شیر پروانه‌ ای استیل

بدیهی است که نمی‌توان از شیرهای پروانه‌ای استیل در هرجایی استفاده کرد. بلکه باید ابتدا شرایط دما و فشار خط لوله توسط کارشناسان بررسی شود تا بتوان شیر مناسب آن را انتخاب و استفاده نمود. البته قیمت کم، مکانیزم عملکرد ساده و تعمیر و نگهداری نه‌چندان پیچیده، استفاده از این شیر را در بسیاری از صنایع مرسوم نموده است.

یک نکته منفی نیز در زمینه استفاده از شیر پروانه‌ ای استیل وجود دارد. نکته منفی آن است که برای تمیز کردن خطوط لوله نمی‌توان از روش pigged استفاده کرد. در این روش به کمک یک ابزار استوانه‌ای شکل که روی سطح خارجی‌اش برس‌هایی وجود دارد، داخل لوله تمیز می‌شود تا رسوبات آن کنده شوند. اگر کار رسوب‌زدایی در طول یک دوره زمانی معین در خطوط لوله انجام نشود، میزان رسوب‌گیری در لوله باعث می‌شود که مسیر لوله نیز کم‌کم مسدود شود؛ لذا انجام این کار جزو موارد نگهداری خطوط لوله است و کاملا ضروری است.

به دلیل اینکه دیسک این شیرها حتی در شرایط ۱۰۰ درصد باز نیز در مسیر جریان سیال وجود دارد، امکان عبور این استوانه از این شیرها وجود ندارد؛ لذا باید از روش‌های دیگر استفاده نمود.

مزایای شیرهای پروانه‌ای استیل

استفاده از این شیرها مزایای خاص خود را دارد. همان‌طور که ذکر کردیم هم استفاده از آنها بسیار رایج است و در مقیاس وسیع کاربرد دارند. برخی از مهم‌ترین ویژگی‌های مثبت آنها عبارت‌اند از:

  • وزن پایین شیرها یک نکته بسیار مثبت برای آنها به‌حساب می‌آید.
  • ابعاد و اندازه آنها نیز به دلیل ساختار ساده نسبت به سایر شیرهای کوچک‌تر است.
  • به دلیل وزن و اندازه کم این شیرها، نیاز به ساپورت گذاری اضافی ندارد.
  • به دلیل ساختار ساده می‌توان خیلی راحت و سریع آنها را در خطوط تولید نصب کرد.
  • تعمیر و نگهداری شیرها نیز کار راحتی است.
  • محرک‌های آنها در انواع دستی و خودکار وجود دارند که باعث آسان شدن کار اپراتوری آن می‌شوند.
