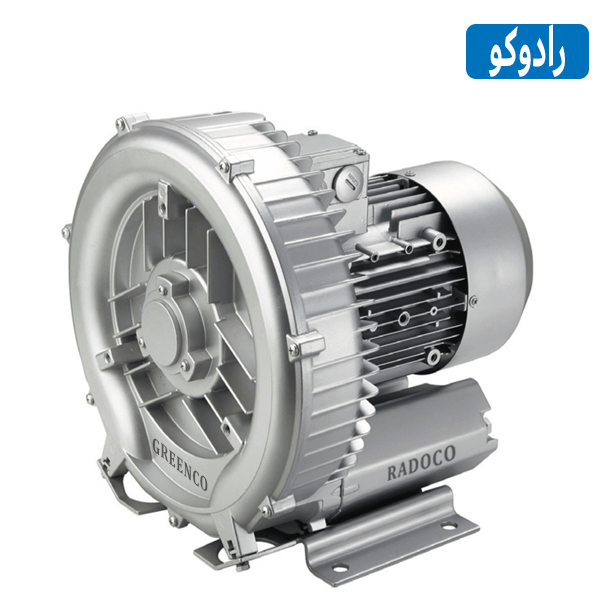

ساید چنل (پمپ Side Channel) یک نوع پمپ هواده است که با داشتن حالت مکنده و دمنده، برای ایجاد فشار هوای یکنواخت در مصارف صنعتی، نظیر تامین هوای مورد نیاز برای پرورش آبزیان، مورد استفاده قرار می گیرد. بازه قیمتی ساید چنل بین 3،700،000 تا 113،000،000 تومان است. انواع تک پروانه، دو پروانه و سه پروانه این پمپ را شرکت رادوکو وارد کننده و نماینده معتبر انواع برندهای ساید چنل بلوئر در ایران عرضه میکند.
پمپ ساید چنل با نام های دیگری نظیر چنل بلوئر، وکیوم ساید چنل یا بلوئر هوادهی (Blower Pump) نیز شناخته شده و توسط برندهای جهانی مطرحی نظیر گرینکو، بلوتک و استریم طراحی و تولید می شود.
بازدید کننده گرامی، به منظور خرید ساید چنل بلوئر، که یکی از پرکاربردترین تجهیزات در صنعت هستند. می توانید با کارشناسان ما در مجموعه رادوکو در ارتباط باشید تا با دریافت مشاوره، بهترین و مناسب ترین گزینه را با توجه به کاربری مد نظرتان تهیه فرمایید.
بازدید کننده محترم، قیمت ساید چنل درج شده در جدول به عنوان نمونه از برند گرینکو بوده، لطفا جهت اطلاع از مشخصات و سایر قیمت ها و برند ها به دسته بندی بالا مراجعه بفرمایید.
شرح | قیمت (ریال) |
قیمت ساید چنل 0.37 KW تکفاز تک پروانه | 51.700.000 |
قیمت ساید چنل 0.7 تکفاز تک پروانه | 63.250.000 |
قیمت ساید چنل 0.8 تکفاز تک پروانه | 70.500.000 |
قیمت ساید چنل 1.1 تکفاز تک پروانه | 75.500.000 |
قیمت ساید چنل 1.5 تکفاز تک پروانه | 106.400.000 |
قیمت ساید چنل 2.2 تکفاز تک پروانه | 158.000.000 |
قیمت ساید چنل 0.4 سه فاز تک پروانه | 51.750.000 |
قیمت ساید چنل 0.7 سه فاز تک پروانه | 63.680.000 |
قیمت ساید چنل 0.85 سه فاز تک پروانه | 70.500.000 |
قیمت ساید چنل 1.3 سه فاز تک پروانه | 79.000.000 |
قیمت ساید چنل 1.6 سه فاز تک پروانه | 106.400.000 |
قیمت ساید چنل 2.2 سه فاز تک پروانه | 118.000.000 |
قیمت ساید چنل 3 سه فاز تک پروانه | 166.000.000 |
قیمت ساید چنل 4 سه فاز تک پروانه | 209.000.000 |
قیمت ساید چنل 5.5 سه فاز تک پروانه | 368.700.000 |
قیمت ساید چنل 7.5 سه فاز تک پروانه | 405.400.000 |
قیمت ساید چنل 12.5 سه فاز تک پروانه | 762.000.000 |
قیمت ساید چنل 18.5 سه فاز تک پروانه | 838.000.000 |
قیمت ساید چنل 2.2 سه فاز دو پروانه | 190.000.000 |
قیمت ساید چنل 4 سه فاز دو پروانه | 252.000.000 |
قیمت ساید چنل 7.5 سه فاز دو پروانه | 459.000.000 |
قیمت ساید چنل 11 سه فاز دو پروانه | 680.000.000 |
قیمت ساید چنل 25 سه فاز دو پروانه | 1.138.500.000 |
قیمت ساید چنل 7.5 سه فاز سه پروانه | 585.000.000 |
رادوکو نمایندگی بلوئر ساید چنل در ایران با بهترین قیمت است. جهت خرید و سفارش محصول با کارشناسان بخش فروش تماس بگیرید.
به طور کلی انتخاب این تجهیز (side channel blower) بر اساس دبی یا میزان هوادهی تولید و میزان فشاری که ایجاد میکند انجام میشود. به این صورت که با افزایش دبی، فشار هوادهی کاهش یافته و در مقابل با افزایش فشارخروجی، دبی و حجم هوای تولید شده کاهش پیدا میکند.
نحوه عملکردش به این صورت است که با استفاده از پرههای آلومینیومی و طراحی خاص هوزینگ با ایجاد یک جریان گردابی (توربولانس)، هوا را از ورودی مکیده و پس از عبور از یک فیلتر، در خروجی به بیرون هدایت میکند.
پرههای آلومینیومی با فاصله بسیار کم (در حد میلیمتر) که با بدنه داخلی هوزینگ دارند، حجم مشخص و معینی از هوا را به صورت مداوم از ورودی مکش کرده و فشار خروجی و هوادهی را ایجاد میکنند.
تفاوت ساید چنل با پمپ جا به جایی مثبت در این است که در روتس بلوئر شاهد به دام افتادن مقداری هوا بر حسب نوع طراحی لوبها هستیم. ولی در ساختار این پمپ، مکانیزم جا به جایی مثبت نداشته و با استفاده از مکانیزم هوزینگ و پره شاهد یک دبی و فشار مداوم و جریانی یکنواخت هستیم.
به بیانی دیگر این پمپ (Side Channel Blowers) به عنوان پمپهای دوطرفه (double-stage) یا پمپهای پویا (dynamic) هوادهی معروف هستند. این نوع پمپها به کمک یک یا چند پیشفن (impeller) که بر روی یک محور مرکزی قرار دارند، هوا یا گاز را مکش میکنند و از طریق کانالهایش آن را به محل مورد نیاز منتقل میکنند.
برای درک بهتر نحوه کار این پمپها، به مراحل زیر توجه کنید:
پمپهای ساید چنل به دلیل طراحی منحصر به فرد خود، به نحوی عمل میکنند که هوا یا گاز به طور مداوم به طرف خروجی جابجا میشوند و فشار هوا افزایش مییابد. این تنظیمات به کاربر اجازه میدهد تا جریان و فشار هوا را به نیاز خود تنظیم کند، که این ویژگیها آن را برای کاربردهای گوناگون مفید میکند.
انواع این پمپ ها می تواند انواع گازها را با واسطه و بدون واسطه جابهجا کنند. از انواع ساید چنل می توان به معمولی و ضد انفجار اشاره کرد.
نوع معمولی آن برای جابهجایی گاز ها و سیالات غیر اشتعال پذیر استفاده میشود و از مدل ضد انفجار برای جا به جایی سیالات اشتعال پذیر استفاده می شود که بر اساس درجه حفاظت به اعداد T1 – T2 – T3 – T4 تقسیم بندی میشوند.
این پمپ وکیوم از اجزا زیر تشکیل شده است:
مجرای ورود هوا به داخل هوزینگ بوده که قطعه فیلتر نیز در این محل نصب شده و ذرات گرد و غبار و معلق در هوای ورودی را فیلتر میکند.
وظیفه تامین نیروی مکانیکی و چرخشی پره های آلومینیومی را بر عهده دارد که بر اساس توان و دور نامی میتواند مقادیر مشخصی از دبی و فشار های مختلف را در اختیار ما قرار دهد.
در نمونههای صنعتی الکتروموتورهای استفاده شده در ساختار side channel blower به صورت تک فاز و سه فاز است.
این قطعه وظیفه ایجاد یه جریان گردابی یا به اصلاح توربولانس را بر عهده داشته و نقش بسزایی در افزایش کارایی و راندمان ساید چنل بلوئر بر عهده دارد.
وظیفه هدایت هوای تولید شده برای مصرف به سمت بیرون را دارد. در مجرای خروجی می توان با نصب یک عدد سایلنسر یا صدا خفه کن تا حد بسیار زیادی صدای تولید شده را کاهش داد.
وظیفه ایجاد جریان هوای یکنواخت مورد نیاز را بر عهده دارد. قطعه پروانه در ارتباط مستقیم با قطعه هوزینگ، میتواند عامل ایجاد کننده هوای خروجی در مجرای خروج باشد.
مدل های مختلف چنل بلوئر، تک پروانه، دو پروانه و سه پروانه میباشد، که بر اساس دبی و فشار مورد نیاز کاربران تولید و عرضه می شود.
بررسی دقیق هوزینگ و پروانه در شکل زیر به صورت مجزا نمایش داده شده است:
در حالت کلی فشار دمندگی در این تجهیز در گسترهای بین 50 تا 700 میلی بار فشار مثبت و در حالت مکندگی بین 50 الی 450 میلی بار فشار منفی است.
پمپ ساید چنل به دلیل ویژگیهای منحصر به فردی که دارد در انواع صنایع و کاربردهای مختلف مورد استفاده قرار میگیرد. در زیر، 10 کاربرد رایج این پمپ هواده به همراه توضیحات کوتاه برای هر کاربرد آورده شده است:
این ها تعدادی از کاربردهای ساید چنل هستند و این لیست قطعی نیست؛ زیرا این نوع پمپها در صنایع مختلف بسته به نیازها و اهداف، کاربرد دارند و میتوانند در موارد دیگر نیز مورد استفاده قرار بگیرند مانند:
دو موضوع اصلی همواره در نحوه انتخاب این نوع پمپ هوادهی موثر است:
همانطور که در بالا اشاره شد، نسبت هوای تولیدی با فشار ایجاد شده نسبتی عکس دارند به این صورت که با افزایش فشار، حجم هوای تولیدی کاهش یافته و بلعکس.
اصل مهم و اساسی در انتخاب و خرید ساید چنل توجه به دو مولفه اصلی و مهم درج شده در مشخصات فنی تجهیز میباشد. مولفه دبی که بر حسب متر مکعب بر ساعت یا CFM و فشار خروجی که بر حسب mbar بیان میشود. با داشتن اطلاعات کافی در مورد این دو مولفه انتخاب درست انجام میشود.
به علاوه 6 نکته ی زیر را هم هنگام خرید ساید چنل بلوئر در نظر داشته باشید
هنگام خرید پمپ ساید چنل برای استفاده در نیازها و محیطهای مختلف، میتوانید به موارد زیر توجه کنید:
اهمیت توجه به این موارد، کیفیت عملکرد این تجهیز را تحت تاثیر قرار میدهد و به شما کمک میکند تا پمپی را انتخاب کنید که نیازها و اهداف شما را به بهترین شکل ممکن برآورده کند.
نکته مهم در خصوص نصب ساید چنل این است که در صورتی که به حجم بالای هوا نیاز باشد، میتوان تجهیزات چند تایی این نوع پمپ هوادهی را به صورت موازی و به وسیله یک عدد کلکتور (جمع کننده سیال، که در قالب یک مخزن استوانهای شکل در خروجی نصب میشود) در کنار یکدیگر قرار داد. در این صورت محاسبات حجم هوای تولید شده افزایشی بوده و دبی کل برابر با جمع کل دبیهای تولید شده توسط هر یک از پمپها خواهد بود.
شکل دیگر نصب به صورت نصب سری است. این شکل نصب مناسب حالتی است که به فشار بالا نیاز باشد. در این مرحله نیاز است که از قطعه کلکتور نیز استفاده کرد. در این مرحله میزان حجم هوادهی یا دبی برابر بوده و فشار دمندگی بالا خواهد بود. باقی نکات مهم در هنگام نصب را در زیر میتوانید مطالعه بفرمایید
هنگام نصب ساید چنل بلوئر، موارد زیر باید به طور کامل مورد توجه قرار گیرند:
توجه به این نکات هنگام نصب پمپ، کارایی و عمر مفید آن را افزایش خواهد داد و از احتمال خرابیها و مشکلات احتمالی به دلیل نصب نادرست جلوگیری میکند.
متریال به کار فته در بدنه این پمپ وکیوم از آلومینیوم بوده که دو مشخصه اصلی دارد:
همانطور که مشخص است سطح بدنه خارجی ساید چنل بلوئر به صورت پرهای بوده و موجب تبادل حرارتی بیشتر میشود و به طبع خنک کاری بهتر تجهیز باعث افزایش راندمان کاری و افزایش عمر آن نیز میشود.
نکته مهم و اساسی در خصوص نگهداری از side channel blower به این موضوع معطوف است که همواره سطح بدنه می بایست تمیز شده و عاری از هرگونه مواد زائد و چربی باشد.
وجود مواد زائد موجب اختلال در روند تبادل حرارتی تجهیز با محیط اطراف شده و باعث بالا رفتن دمای پمپ در حین کار میشود.
توضیح کلی این دو مولفه بیانگر ارتباط بین هوادهی (دبی) و فشار خروجی تولید شده است. این رابطه توسط یک منحنی به نام curve مشخص میشود. روش این منحنی این گونه است که به طور مثال با در نظر گرفتن فشار، دبی مشخص و تعیین می شود.
مزایا (موارد مثبت) خرید ساید چنل:
معایب (موارد منفی) خرید ساید چنل بلوئر:
