شرکت پمپیران از جمله شرکت هایی می باشد که با تولید انواع پمپ صنعتی و غیر صنعتی یک برند شناخته شده در ایران می باشد پمپ پمپیران دارای کیفیت بالای ساخت و همچنین خدمات پس از فروش مناسب میباشد. قیمت پمپ پمپیران با توجه به کیفیت خوبی که دارد بسیار مقرون به صرفه می باشد در ادامه انواع قیمت پمپ پمپیران و مشخصات فنی آن ها معرفی گردیده است.
از لحاظ پیشینه و زمینه فنی شرکت پمپیران تحت لیسانس کمپانی KSB آلمان بوده و مقر کارخانه تولیدی این برند واقع در شهر تبریز می باشد برای خرید پمپ پمپیران ( انواع پمپ ) میتوانید با همکاران فروش واحد پمپ شرکت رادوکو تماس بگیرید و از خدمات رایگان، مشاوره قبل از خرید پمپ پمپیران بهره مند گردید.
یکی از وجه های مثبت برند پمپیران، ارائه مدل های متنوع پمپ در کاربری های مختلف می باشد. از دیگر نکات مثبت برند پمپیران متریال به کاررفته در ساختار پمپ های تولید شده این شرکت بوده که معمولا از مواد اولیه با کیفیت انتخاب شده و همچنین ابعاد واندازه استاندارد نیز مزید بر علت شده تا محصولات شرکت پمپیران در زمره پرکاربردترین تجهیزات صنعتی و غیر صنعتی قرار بگیرد.
برای مشاهده انواع قیمت پمپ پمپیران می توانید به صفحه مربوط به محصول مورد نظر مراجعه نمائید و قیمت به همراه مشخصات فنی محصولات را مشاهده نمائید.
پمپ های زمینی گریز از مرکز پمپیران که در دو نمونه اتا و اتا بزرگ تقسیم بندی می شوند، به منظور آب رسانی و هم چنین جا به جایی سیالات مورد استفاده قرار گرفته و معمولا به صورت کوپله و شاسی (پمپ و الکتروموتور جدا از یکدیگر) ارائه می گردند.
پمپ های گریز از مرکز پمپیران دارای یک عدد پروانه ایمپلر از جنس چدن یا فسفر برنز بوده و درون یک محفظه حلزونی قرار می گیرد.
پروانه متصل به شفت خروجی این گونه از پمپ ها به صورت یکسر آویز و بر اساس استاندارد DIN24225 در دو نمونه ER و EA و EN ارائه می گردد.
در خصوص مدل های ER و EA قطر فلنج خروجی این نمونه از پمپ ها در بازه 100 تا 300 میلیمتر، مقدار دبی در گستره 40 تا 1800 متر مکعب در ساعت، حداقل و حداکثر ارتفاع آب دهی 5 تا 90 متر و فشار تست هیدرولیک پمپ 12 بار نامی می باشد.
نوع آب بندی در پمپ های سانترفیوژ در دو نوع نخ گرافیت و مکانیکال سیل بوده که بر اساس دمای سیال و همچنین میزان خورندگی سیال یکی از این دو حالت انتخاب می گردد.
به طور مثال آستانه تحمل دما در حالت نخ گرافیت از منفی 10 درجه سانتیگراد تا مثبت 110 درجه سانتیگراد بوده که در حالت مکانیکال سیل این گستره دمایی در حدود منفی 10 درجه سانتیگراد تا مثبت 140 درجه سانتیگراد قرار می گیرد.
درخصوص پمپ پمپیران پمپ گریز از مرکز حلزونی EN دارای یک عدد پروانه (یک طبقه) و به صورت یک سر آویز بوده و طبق استاندارد EN733 می باشد.
پروانه به کار رفته در ساختار این پمپ از لحاظ دینامیکی کاملا بالانس شده و محور شفت توسط مکانیکال سیل و یا نوار گرافیتی آب بندی می گردد.
شفت به کار رفته در این پمپ توسط بوش فولاد کروم نیکل در جای خود جایگذاری شده و محافظت می گردد.
در خصوص نیروهای ترکیبی شعاعی و محوری وارد بر شفت از دو بلبرینگ گریس کاری شده استفاده شده که در یک طرف پروانه قرار گرفته اند. ( یک سر آویز)
از خصوصیت بارز این مدل از پمپ می توان به این نکته اشاره نمود که در صورت ایجاد مشکل و خرابی در ساختار پمپ می توان روتور و پایه یاتاقان را از طرف الکتروموتور و بدون جداسازی محفظه از سیستم لوله کشی اقدام نمود.
از کاربری های مهم پمپ سانتریفیوژ EN پمپیران می توان به تغذیه آب و انتقال آب به منظور مصارف کشاورزی، صنعتی و شهری اشاره نمود.
قطر خروجی پمپ بین 32 تا 300 میلیمتر بوده و حداکثر آب دهی این مدل از پمپ بالغ بر 1650 متر مکعب بر ساعت می باشد.
حداکثر هد و ارتفاع پمپ 90 متر بوده و در صورت آب بندی با نخ گرافیتی می تواند دمایی معادل منفی 10 تا مثبت 110 درجه سانتیگراد و در صورت وجود مکانیکال سیل دمایی معادل منفی 10 تا مثبت 140 درجه سانتیگراد را تحمل نماید.
تست فشار هیدرولیک این مدل از پمپ معادل 16 بار می باشد.

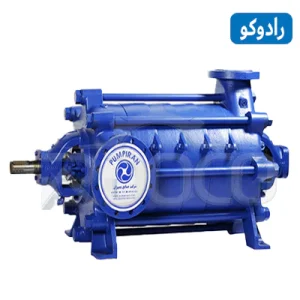

این سری از پمپ های پمپیران از نوع سانترفیوژ بوده و در سه مدل MC200 و CV200 ،MD و WKL ارائه می گردد.
به منظور دست یابی به فشار بالا و آب دهی بیشتر به مناطق دور دست از ترکیب پروانه های گریز از مرکز به صورت پشت سر هم استفاده می شود.
از کاربری های متداول این پمپ ها می توان به مصارف کشاورزی، سیستم تغذیه آب شهری، اطفاء حریق و کاربری صنعتی اشاره نمود.
در مدل CV200 میزان دبی به عدد 1200 مترمکعب بر ساعت و هد 510 می رسد. فشار تست در این مدل 75 بار نامی می باشد.
در مدل MC200 قطر خروجی این پمپ تا 300 میلیمتر می رسد و میزان دبی 1200 متر مکعب بر ساعت و فشار 510 متر می باشد.
در مدلWKL قطر خروجی در بازه 32 الی 150 میلیمتر بوده و میزان دبی تا 440 متر مکعب بر ساعت و ارتفاع 300 متر می رسد. فشار تست هیدرولیک در این پمپ 40 بار است.
در مدل پمپ فشار قوی پمپیران MD از یک قطعه به نام دیسک بالانس استفاده شده که می تواند نیروهای محوری وارد شده بر شفت و کل متعلقات پمپ را به راحتی خنثی نماید.
پروانه های به کار رفته در این مدل از پمپ فشار قوی به صورت بین یاتاقانی، الکتروموتور به صورت جدا و مجزا، و محفظه آب پخش کن با طراحی برش های عرضی می باشد.
طبقات به کار رفته در این نوع از پمپ به وسیله واشر کاغذی آب بندی شده و از طریق پیچ بست به یکدیگر متصل می گردند.
پایه نگهدارنده پمپ یکپارچه بوده و به دلیل بالا بردن میزان استحکام و تحمل نیروهای محوری و شعاعی وارده بر پمپ به صورت ریخته گری با محفظه رانش و مکش قرارداده شده اند.
شفت پمپ توسط دو عدد بلبرینگ شیار عمیق که با گریس روانکاری شده اند، مهار شده و تنش های وارده بر محور را تحمل می کنند.
از کاربری های مهم این نمونه از پمپ ها می توان به پمپاژ آب شفاف و تمیز با دمای کمتر از 80 درجه سانتیگراد اشاره نمود.
تامین آب شرب شهرها، پمپاژ آب مورد نیاز واحد های صنعتی، آب رسانی، به کارگیری در ساختار انواع بوستر پمپ، آبیاری بارانی و کشاوری، تغذیه آب مورد نیاز بویلر ها، جا به جایی آب کندانس شده و عملیات اطفاء حریق اشاره نمود.
قطر خروجی فلنج دار این پمپ بین 50 تا 150 میلیمتر، بیشترین مقدار دبی 200 متر مکعب بر ساعت، حداکثر هد 700 متر، بیشترین مقدار درجه حرارت سیال پمپاژ شونده 80 درجه سانتیگراد و فشار تست هیدرولیک این پمپ معادل 100 بار می باشد.
در تمامی مدل های پمپ های فشار قوی آستانه تحمل دمایی در آب بندهای نخ گرافیتی تا 110 درجه سانتیگراد و در مدل های دارای آب بند مکانیکال سیل تا دمای 140 درجه سانتیگراد را می تواند تحمل کند.
پمپ روغن داغ پمپیران دارای طراحی منحصر به فرد بوده که این نوع از طراحی موجب شده که به راحتی سیالات داغ تا دمای 300 درجه سانتیگراد را پمپاژ نماید.
کلیت ساختار این پمپ به صورت تک پروانه یک سر آویز درون محفظه حلزونی طبق استاندارد EN733 بوده و دارای شفت ضد خوردگی با پوسته هوا خنک می باشد.
جهت ورودی مکش به صورت افقی و جهت خروجی پمپ به صورت عمودی بوده و فلنج ها طبق استاندارد DIN1092-2-PN10 طراحی و ساخته شده اند.
این مدل از پمپ مجهز به دو عدد بلبرینگ شیار عمیق طبق استاندارد DIN625 می باشد. به منظور آب بندی پمپ از دو متریال آب بندی استفاده می گردد.
به منظور آب بندی ابتدای شفت از نوار گرافیتی نسوز و در انتهای محفظه یاتاقان از مکانیکال سیل استفاده شده است.
قطر خروجی پمپ روغن داغ از 32 تا 100 میلیمتر متغیر بوده و می تواند سیال را تا ارتفاع 95 متری پرتاب نماید.
ظرفیت دبی در پمپ های روغن داغ تا 350 متر مکعب بر ساعت می رسد. گستره کاربری پمپ های روغن داغ وسیع بوده و در صنایعی مانند پلاستیک سازی، کارتن سازی و بسته بندی، فولاد و ریخته گری و صنایع دارویی و بهداشتی به کارگیری می شود. تست هیدورلیک این پمپ معادل 15 بار می باشد.
این نمونه از پمپ در سه تیپ مجزا ارائه می گردد.
الکتروپمپ های شناور پمپیران از نقطه نظر ابعاد و خروجی شبیه یکدیگر بوده و فقط در نوع متریال به کار رفته در ساختار خود تفاوت دارند.
در حالت کلی پمپ های شناور پمپیران که دارای یک محرک الکتریکی بوده و مجموعه ای است از یک پمپ سانترفیوژ عمود نصب که به حالت مستقیم با یک موتور شناور الکتریکی از طریق کوپلینگ متصل شده اند.
این نوع از پمپ های به راحتی می توانند سیالات را از چاه های عمیق و با قطر دهانه کم پمپاژ نماید. ساختار کلی پمپ های شناور پمپیران به صورت چند طبقه، تک مکشه، محفظه برش شعاعی و عمود نصب می باشند.
جریان خروجی هر طبقه به صورت مختلط بوده و قابلیت تراش کاری خواهند داشت. ورودی بین پمپ و الکتروموتور توسط یک صافی محافظت شده و می تواند از ورود ذرات ریز و آسیب زا به درون پمپ جلوگیری به عمل آورد. پمپ های شناور پمپیران مجهز به سوپاپ یک طرفه می باشند.
مشخصات فنی پمپ های شناور پمپیران شامل حداکثر اب دهی تا 580 متر مکعب بر ساعت، ارتفاع پرتاب سیال تا 432 متر، توان الکتروموتور از 1.5 تا 350 کیلووات و تست فشار هیدرولیک 65 بار می باشد.
به طور مثال وجوه تشابه در این گونه از پمپ ها فریم الکتروموتور بوده که در سایز های 6، 7، 8، 9، 10، 12 و 14 اینچ ارائه می گردند.
نوع الکتروموتور به کار رفته در این گونه از پمپ ها به صورت روغن خنک بوده و به صورت کامل آب بندی می باشد. (درجه حفاظت استاتیک IP68) و گستره توان ارائه شده در این الکتروموتورها بین 1.5 تا 300 کیلووات متغیر است.
دور خروجی الکتروموتورهای به کار رفته در شناورهای پمپیران معادل 2980 دور بر دقیقه می باشد.
استاندارد تولید الکتروموتورهای شناور پمپیران بر اساس ISO9001:2015 می باشد. نوع الکتروموتور به کار رفته از نوع آسنکرون بوده و دارای روتور قفس سنجابی می باشد.
در نمونه الکتروموتور آسنکرون جریان متناوب از آب به عنوان روانکاری و خنک کاری استفاده می شود و بدین ترتیب محفظه داخلی الکتروموتور می تواند از آب پر شود. کاسه نمد به کار رفته بر روی محور شفت به منظور جلوگیری از نفوذ شن به داخل الکتروموتور تعبیه شده است.
در نمونه الکتروموتورهای تک فاز پمپیران، موضوع روانکاری و خنک کاری توسط روغن و مجهز به مکانیکال سیل می باشد.
درخصوص تفاوت ها در نمونه کشاورزی متریال به کاررفته در پمپ شناور از جنس چدن داکتیل GG25 می باشد.
در صورتی که در خصوص پمپ شناور آب شور متریال به کار رفته در کل ساختار پمپ از نوع فسفر برنز مقاوم به خوردگی و زنگ زدگی می باشد.
همچنین در خصوص پمپ شناور آب ماسه دار از متریال فولاد دانه درشت و مقاوم به سایش استفاده می شود. البته در کاتالوگ محصولات پمپیران مقدار مجاز ماسه و شن موجود در آب مشخص شده و مقداری برابر با 25 گرم در هر مترمکعب می باشد.
در حالت کلی قطعات به کاررفته در ساختار الکتروموتورهای پمپ شناور پمپیران معمولا از آلیاژ های برنز و فولاد استنلس استیل بوده که این متریال مقاوم به خوردگی و عوامل مخرب بوده و می توان این گونه از پمپ ها را در چاه های عمیق به کار برد.
در صورت وجود یون های کلر (3500 PPM) و سایر یون های آسیب زننده اجزای مذکور آستانه تحمل بالایی داشته و به راحتی می توانند به کار خود ادامه دهند.
این نمونه از پمپ های تولیدی شرکت پمپیران دارای ساختاری شبیه به پمپ های گریز از مرکز داشته و به صورت نصب افقی می باشند.
این پمپ دارای یک محفظه حلزونی شکل و دارای یک پروانه بوده که دارای قابلیت جا به جایی و تعویض قطعات گردان را دارد.
این پمپ با مدل DSP معرفی شده و قطر خروجی فلنج دار آن 900 میلیمتر بوده و ظرفیت دبی بالغ بر 9000 متر مکعب بر ساعت را دارد.
حداکثر هد ایجاد شده توسط این پمپ 190 متر بوده و سیال پمپاژ شونده را تا دمای 140 درجه سانتیگراد می تواند پمپاژ کند.
تست فشار هیدرولیک متناسب با این پمپ تا 30 بار بوده و برای مصارفی مانند تامین آب واحد های صنعتی، نیروگاه های سیکل ترکیبی، مجتمع های فولاد، پالایشگاه ها و اطفاء حریق مجتمع های بزرگ به کار برده می شود.
در حالت کلی پروانه به صورت استاتیکی و دینامیکی طبق استاندارد ISO1940 بالانس شده است. شفت پمپ به لحاظ نشت سیال به صورت کامل آب بندی شده و با بوش محافظ در محل آب بند ها پوشش داده شده اند.
در طرفین پمپ یک عدد بلبرینگ شیار عمیق تعبیه شده و پوشش دار بوده و به همین دلیل نیاز چندانی به روانکاری مجدد در طول عمر بلبرینگ نخواهند داشت.
نمونه ای دیگر از پمپ های دو مکشه طبقاتی نیز در این رنج از تولید پمپیران قرار دارد. در طراحی ساختار این نمونه از پمپ ما شاهد دو فلنج مکش برای ورود سیال به پمپ می باشیم.
این پمپ با تکیه بر میزان دبی وفشار بالای خود و نوع طراحی منحصر به فردش این امکان را به مصرف کننده می دهد تا تعویض روتور این مجموعه به راحتی امکان پذیر شود. فلنج های مکش و رانش متصل به نیمه پایینی محفظه پمپ بوده که در یک خط موازی قرار دارند. (پمپ خطی)
بیرینگ های به کار رفته در ساختار این پمپ شامل دو عدد بلبرینگ تماس زاویه ای در یک طرف و یک عدد رولبرینگ در طرف دیگر پمپ می باشد. استاندارد طراحی این نوع از پمپ بر اساس ISO9908 می باشد.
