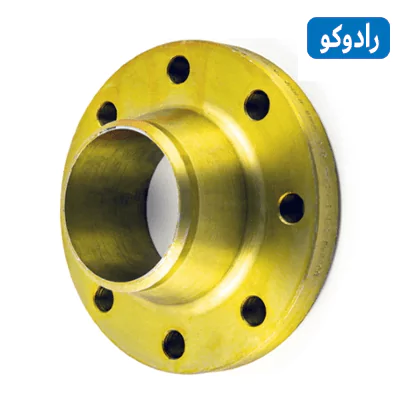

قیمت فلنج 5 اینچ گلودار کلاس 150 فولادی مطابق با استاندارد ASME B16.5 با روش های فورج و جوش و ریخته گری با جنس های ST37 و A105 و غیره با نوع تراش کامل یا تک رو با رنگ طلایی یا مشکی با ضخامت های مختلف می باشد که در ادامه ابعاد و مشخصات فنی آن ابعاد و قطر سوراخ ها و تعداد پیچ ها و سایر مشخصات فنی توضیح داده می شود.

کاربرد فلنج گلودار جوشی پنج اینچ فولادی

کارخانه فولاد
کارخانه مس
تاسیسات ساختمانی
تاسیسات صنعتی
خطوط انتقال انرژی
پتروشیمی و پالایشگاه ها
و بسیاری از مکان های دیگر از این فلنج استفاده می شود

برای مشاهده فلنج گلودار کلاس 150 در انواع و ابعاد مختلف اینجا کلیک کنید.

جدول ابعاد فلنج گلودار جوشی پنج اینچ

ابعاد فلنج پنج اینچ گلودار جوشی مطابق با استاندارد ASME B16.5 که قطر خارجی و داخلی و قطر سوراخ پیچ و تعداد سوراخ و مابقی ابعاد در جدول مشخصات درج شده است.(شما می توانید جهت دریافت اطلاعات فنی بیشتر با همکارهای واحد پایپینگ تماس بگیرید)

ابعاد فلنج گلودار جوشی سایز پنج اینچ ASME/ANSI B16.5
ابعاد	8mm
FORI∅ HOLE	22.3
ID(STD)	128.2
F	185.6
RF	1.5
H	88.9
C	215.9
A	141.2
G	163.5
H	23.8
OD	254

قیمت فلنج گلودار 5 اینچ کلاس 150

قیمت فلنچ گلودار 5 اینچ گلودار کلاس 150 برای جنس های فولاد A105 و ST37 با مدل تک رو تراش و دو رو تراش متفاوت بوده شما می توانید قیمت این محصول را در بالا با انتخاب هر کدام از مشخصات ، قیمت مشاهده بفرمائید.

مشخصات فنی فلنچ گلودار 5 اینچ کلاس 150 فولادی

نام محصول/ نام های دیگر محصول	فلنج گلودار
سایز	5 اینچ (پنج اینچ)
کلاس	150
مدل	Welding neck flange
جنس های موجود در انبار	فولاد A105-ST37
تعداد سوراخ پیچ	8 عدد
قطر خارجی	254میلیمتر
قطر داخلی	128.2میلیمتر
استاندارد	ASME B16.5
رنگ فلنج	طلایی یا مشکی
