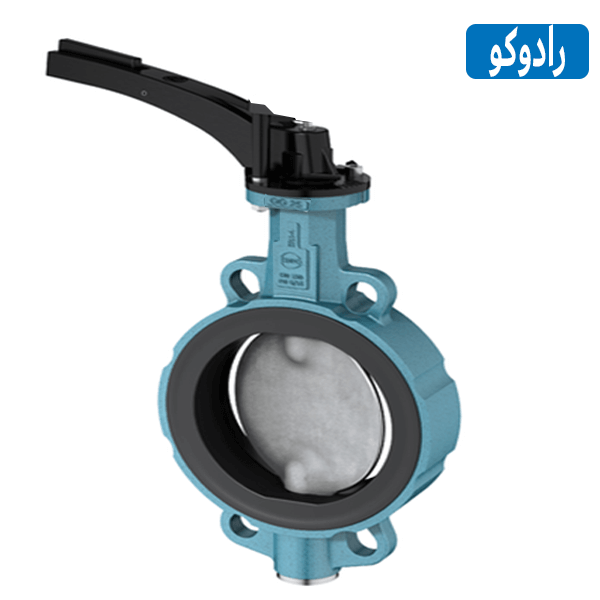

شیر پروانه ای 1 اینچ ابرو با جنس بدنه چدن و دیسک استیل و لاینر از EPDM و NBR با شافت از جنس استیل با عملگر اهرمی ساخت کشور آلمان عرضه می گردد، در ادامه مشخصات فنی و ابعاد این محصول درج شده است. برای دریافت مشاوره فنی رایگان قبل از خرید این مدل از شیر پروانه ای ابرو می توانید با کارشناسان واحد پایپینگ تماس بگیرید.

مشخصات فنی باترفلای ولو Ebro یک اینچ

مشخصات فنی
نام محصول	شیر پروانه ای
اسم لاتین	Butterfly valve
سایز	1 اینچ (یک اینچ)
کلاس	PN10/PN16
جنس بدنه	GG25
جنس دیسک (جنس پروانه)	استیل گرید 304
جنس لاینر (جنس سیت)	لاستیک EPDM
جنس استم(محور)	استیل 410 (S.S 410)
عملگر چرخشی	دسته اهرمی
برند	ابرو EBRO
ساخت کشور	آلمان
مدل	ویفری (Wafer Taype)
مدل مونتاژ	هم مرکز ( Centric )
فیس تو فیس	EN 558 Series 20 ISO 5752 Series 20 API 609 Table 1
استاندارد سوراخکاری	EN 1092 PN 6/10/16 ASME Class 150 AS 4087 PN 16
تحمل حرارتی (غیر مستقیم)	-40 درجه تا 200 درجه سانتی گراد
تحمل فشار کاری	تا 16 بار

ابعاد باترفلای ولو 1 اینچ ابرو

ابعاد شیر پروانه ای ابرو DN80
سایز	1 اینچ
A	104mm
B	45mm
C	149mm
D	63mm
DI	31.5mm
E	33mm
F	54mm
G	11mm
H1	12mm
H2	19mm
Z
