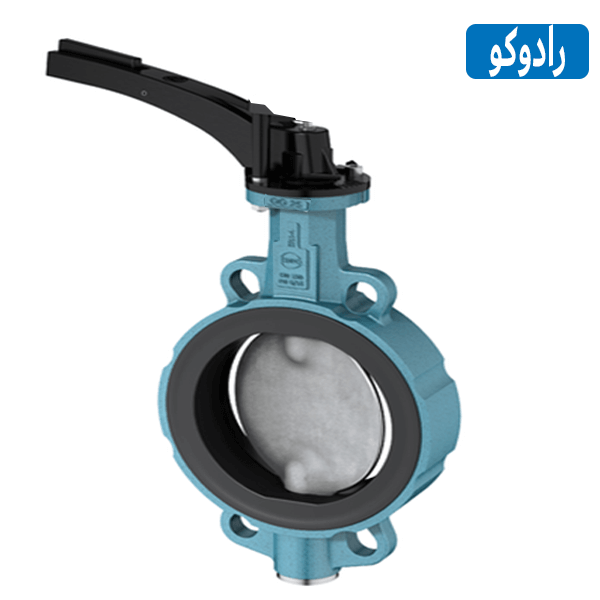

شیر پروانه ای 6 اینچ ابرو یا 150 میلیمتر برند EBRO ساخت کشور آلمان با جنس بدنه چدن و دیسک استیل با عملگر اهرمی یا گیربکسی عرضه می گردد شیر پروانه ای ابرو DN150 قابلیت نصب عملگر پنوماتیک را دارد.

مشخصات فنی باترفلای ولو شش اینچ Ebro

مشخصات فنی
نام محصول	شیر پروانه ای ابرو DN150
اسم لاتین	Butterfly valve
سایز	6 اینچ (شش اینچ) یا 150 میلیمتر
کلاس	PN10/PN16
جنس بدنه	GG25
جنس دیسک (جنس پروانه)	استیل گرید 304 و 316
جنس لاینر (جنس سیت)	EPDM و NBR
جنس استم(محور)	استیل
عملگر چرخشی	دسته اهرمی یا گیربکسی
برند	ابرو EBRO
ساخت کشور	آلمان
مدل	ویفری (Wafer Taype)
مدل مونتاژ	هم مرکز Centric
فیس تو فیس	EN 558 Series 20 ISO 5752 Series 20 API 609 Table 1
قابلیت نصب عملگر	دارد
استاندارد سوراخکاری	EN 1092 PN 6/10/16 ASME Class 150 AS 4087 PN 16
تحمل حرارتی (غیر مستقیم)	-40 درجه تا 200 درجه سانتی گراد
تحمل فشار کاری	تا 16 بار

ابعاد باترفلای ولو 6 اینچ ابرو

ابعاد شیر پروانه ای ابرو DN150
سایز	6 اینچ
A	203mm
B	150mm
C	353mm
D	212mm
DI	148mm
E	56mm
F	90mm
G	17mm
H1	19mm
H2	30mm
Z	139
