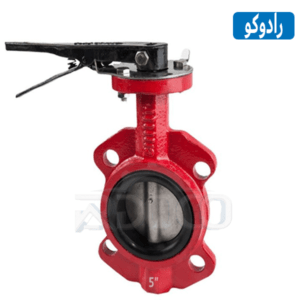

شیر پروانه ای کیستون ساخت شرکت بزرگ EMERSON KEYSTONE می باشد. شیر پروانه ای کیستون یکی از برند های معروف شیر پروانه ای در جهان می باشد. شیر پروانه ای کیستون در سه مدل شیر پروانه ای ویفری کیستون و شیر پروانه ای لاگ کیستون و شیر پروانه ای فلنج دار کیستون با انواع عملگر اهرم و گیربکس و پنوماتیک و عملگر برقی مونتاژ می شود.باترفلای ولو کیستون Butterfly Valve Keystone مطابق استاندارد API609 و استاندارد EN593 طراحی می شوند،شیر پروانه ای کیستون از سایز 1/2 اینچ تا سایز 72 اینچ با توجه به نوع ولو تولید می شوند.قیمت شیر پروانه ای در نمایندگی شیر پروانه ای کیستون ( رادوکو) با توجه سایز و نوع و جنس و نوع عملگر آن متفاوت می باشد. برای اطلاع قیمت و ابعاد و مشخصات فنی و کاتالوگ و مزایا و معایب و کاربرد باترفلای ولو کیستون با ما همراه باشید.
نمایندگی شیر پروانه ای کیستون
فروش شیر پروانه ای کیستون از سایز 2 اینچ تا تا سایز 28 اینچ در جنس های چدن و فولاد و استیل با عملگر اهرم و گیربکس و پنوماتیک و عملگر برقی در شرکت رادوکو وارد کننده شیر پروانه ای کیستون به مشتریان با تعداد تک و عمده عرضه می گردد.
اجزا باترفلای ولو کیستون
اجزا باترفلای ولو کیستون از بدنه و دیسک و لاینر و شافت تشکیل شده است که بوسیله قطعاتی دیگری مثل پین بوشن و اورینگ و پکینگ به هم متصل می شود و آببندی را انجام می دهد.
بدنه با توجه به نوع سیال و فشار و درجه حرارت در جنس های مختلف چدن معمولی و چدن نشکن و فولاد و استیل با گرید های مختلف و همچنین آلومینیوم برنز و سوپر دابلکس تولید می شود.
دیسک با توجه پارامترهای سیال و درجه حرارت و فشار در جنس های مختلف استیل و آومینیوم برنز و… تولید می شود.
لاینر که مهمترین قسمت برای آببندی می باشد در جنس های لاستیک و تفلون و فلز به فلز و وایتون و… تولید می شوند.
قیمت شیر پروانه ای کیستون
مدل ویفری ،بدنه فولاد و دیسک استیل CF8M لاینر EPDM و کلاس 150
تاریخ به روز رسانی قیمت 1405/03/24
| قیمت شیر پروانه ای کیستون کلاس150– قیمت باترفلای ولوکلاس 150 | قیمت(تومان) |
| قیمت شیر پروانه ای کیستون سایز 1 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای کیستون سایز 2 اینچ کلاس 150 | 9.300.000 |
| قیمت شیر پروانه ای کیستون سایز 3 اینچ کلاس 150 | 13.200.000 |
| قیمت شیر پروانه ایKeystone سایز 4 اینچ کلاس 150 | 17.000.000 |
| قیمت شیر پروانه ای Keystone سایز 5 اینچ کلاس 150 | 22.000.000 |
| قیمت شیر پروانه ای Keystone سایز 6 اینچ کلاس 150 | 26.000.000 |
| قیمت شیر پروانه ای Keystone سایز 8 اینچ کلاس 150 | 41.000.000 |
| قیمت شیر پروانه ای Keystone سایز 10 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای Keystone سایز 12 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای Keystone سایز 14 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای Keystone سایز 16 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای Keystone سایز 18 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای Keystone سایز 20 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای Keystone سایز 24 اینچ کلاس 150 | تماس بگیرید |
قیمت شیر پروانه ای چدن کیستون
جنس بدنه چدن GGG40 و دیسک استیل CF8M لاینر EPDM
تاریخ به روز رسانی قیمت 1405/03/24
| قیمت شیر پروانه ای کیستون PN16– قیمت باترفلای ولو PN16 | قیمت(تومان) |
| قیمت شیر پروانه ای کیستون سایز 2 اینچ PN16 | 8.000.000 |
| قیمت شیرپروانه ای کیستون سایز 3 اینچ PN16 | 9.500.000 |
| قیمت شیرپروانه ای کیستون سایز 4 اینچ PN16 | 13.000.000 |
| قیمت شیر پروانه ای کیستون سایز 5اینچ PN16 | 15.500.000 |
| قیمت شیرپروانه ای کیستون سایز 6 اینچ PN16 | 19.500.000 |
| قیمت شیرپروانه ای کیستون سایز 8 اینچ PN16 | تماس بگیرید |
| قیمت شیر پروانه ای Keystone سایز 10 اینچ PN16 | تماس بگیرید |
| قیمت شیر پروانه ای Keystone سایز 12 اینچ کلاس PN16 | تماس بگیرید |
| قیمت شیر پروانه ای Keystone سایز 14 اینچ کلاس PN16 | تماس بگیرید |
| قیمت شیر پروانه ای Keystone سایز 16 اینج کلاس PN16 | تماس بگیرید |
| قیمت شیر پروانه ای Keystone سایز 18 اینچ کلاس PN16 | تماس بگیرید |
| قیمت شیر پروانه ای Keystone سایز 20 اینچ کلاس PN16 | تماس بگیرید |
| قیمت شیر پروانه ای Keystone سایز 24 اینچ کلاس PN16 | تماس بگیرید |
قیمت باترفلای ولو بدنه فولاد کیستون
| باترفلای ولو کیستون | قیمت(تومان) |
| قیمت باترفلای ولو کیستون سایز 2 اینچ کلاس 150 | تماس بگیرید |
| قیمت باترفلای ولو کیستون سایز 3 اینچ کلاس 150 | تماس بگیرید |
| قیمت باترفلای ولو کیستون سایز 4 اینچ کلاس 150 | تماس بگیرید |
| قیمت باترفلای ولو کیستون سایز 5 اینچ کلاس 150 | تماس بگیرید |
| قیمت باترفلای ولو کیستون سایز 6 اینچ کلاس 150 | تماس بگیرید |
| قیمت باترفلای ولو کیستون سایز 8 اینچ کلاس 150 | تماس بگیرید |
| قیمت باترفلای ولو کیستون سایز 10 اینچ کلاس 150 | تماس بگیرید |
| قیمت باترفلای ولو کیستون سایز 12 اینچ کلاس 150 | تماس بگیرید |
| قیمت باترفلای ولو کیستون سایز 14 اینچ کلاس 150 | تماس بگیرید |
| قیمت باترفلای ولو کیستون سایز 16 اینچ کلاس 150 | تماس بگیرید |
| قیمت باترفلای ولو کیستون سایز 18 اینچ کلاس 150 | تماس بگیرید |
| قیمت باترفلای ولو کیستون سایز 20 اینچ کلاس 150 | تماس بگیرید |
| قیمت باترفلای ولو کیستون سایز 24 اینچ کلاس 150 | تماس بگیرید |
| قیمت باترفلای ولو کیستون سایز 28 اینچ کلاس 150 | تماس بگیرید |
قیمت باترفلای ولو کیستون
مدل ویفری ،بدنه چدن نشکن و دیسک آلومینیوم برنز لاینر EPDM و کلاس 150
| قیمت شیر پروانه ای کیستون کلاس150-قیمت باترفلای ولوکلاس 150 | قیمت(تومان) |
| قیمت شیر پروانه ای کیستون سایز 2اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 3اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 4اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 5اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 6اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 8اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 10اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 12اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 14اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 16اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 18اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 20اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 24اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 28اینچ کلاس 150 | تماس بگیرید |
قیمت باترفلای ولو ویفری کیستون
مدل ویفری ،بدنه چدن نشکن و دیسک استیل CF8M لاینر تفلون PTFEو کلاس 150
| قیمت شیر پروانه ای کیستون کلاس PN16-قیمت باترفلای ولو PN16 | قیمت(تومان) |
| قیمت شیرپروانه ای کیستون سایز 2اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 3اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 4اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 5اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 6اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 8اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 10اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 12اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 14اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 16اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 18اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 20اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 24اینچ کلاس 150 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 28اینچ کلاس 150 | تماس بگیرید |
قیمت شیر پروانه ای کیستون کلاس 300
بدنه فولاد و دیسک استیل CF8M و لاینر EPDM
| قیمت شیر پروانه ای کیستون کلاس300-قیمت باترفلای ولوکلاس 300 | قیمت(تومان) |
| قیمت شیرپروانه ای کیستون سایز 1/2 اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 3/4 اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 1 اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 1/2 1 اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 1/4 1 اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 2اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 3اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 4اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 5اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 6اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 8اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 10اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 12اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 14اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 16اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 18اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 20اینچ کلاس 300 | تماس بگیرید |
| قیمت شیرپروانه ای کیستون سایز 24اینچ کلاس 300 | تماس بگیرید |
انواع شیر پروانه ای کیستون
شیر پروانه ای Keystone از نظر نوع اتصال به ویفری و لاگ و فلنج دار و از نظر جنس در جنس های مختلف چدن و فولاد و استیل و برنز و از نظر عملگر با اهرم و گیربکس فلکه ای و عملگر پنوماتیک و عملگر برقی دسته بندی می شوند که به اختصار ابعاد و مشخصات چند مورد توضیح داده می شود.
شیر پروانه ای ویفری کیستون
باترفلای ولو ویفری کیستون از سایز 1 اینچ تا 20 اینچ در کلاس 150 یا PN10 و pn16 تولید می شوند،که می توان با عملگر های مختلف مونتاژ نمود و جنس بدنه چدن و فولاد واستیل با دیسک استیل و برنز و با لاینر لاستیک و تفلون و فلز به فلز تولید می شوند. شیر پروانه ای ویفری کیستون بیشترین مصرف را در بین محصولات کیستون دارد.
مشخصات فنی شیر پروانه ای ویفری کیستون
| سایز | A | B | C | D | E | F | G | Kg |
| 25 | 31 | 62 | 79 | 29 | 57 | 19 | 9.53 | 0.7 |
| 40 | 45 | 82 | 94 | 30 | 57 | 19 | 9.53 | 1.1 |
| 50 | 51 | 109 | 108 | 41 | 102 | 32 | 14.28 | 3.0 |
| 65 | 64 | 129 | 122 | 45 | 102 | 32 | 14.28 | 3.5 |
| 80 | 76 | 144 | 132 | 45 | 102 | 32 | 14.28 | 4.0 |
| 100 | 102 | 164 | 152 | 51 | 102 | 32 | 15.88 | 5.5 |
| 125 | 127 | 194 | 152 | 54 | 102 | 32 | 19.05 | 7.2 |
| 150 | 146 | 220 | 173 | 54 | 102 | 32 | 19.05 | 8.5 |
| 200 | 197 | 275 | 211 | 64 | 152 | 32 | 22.20 | 15.0 |
| 250 | 248 | 330 | 229 | 64 | 152 | 51 | 28.58 | 20.5 |
| 300 | 298 | 377 | 308 | 76 | 152 | 51 | 28.58 | 31.0 |
| 350 | 337 | 429 | 305 | 76 | 152 | 51 | 28.58 | 40.0 |
| 400 | 387 | 489 | 329 | 102 | 152 | 51 | 41.28 | 56.0 |
| 450 | 438 | 546 | 368 | 108 | 203 | 57 | 47.63 | 92.0 |
| 500 | 489 | 600 | 403 | 127 | 203 | 57 | 47.63 | 112.0 |
شیر پروانه ای لاگ کیستون
باترفلای ولو لاگ کیستون که دور تا دور آن سوراخ می باشد مطابق استاندارد API609 طراحی می شود و در جنس های بدنه فولاد و چدن و استیل با لاینر و دیسک های مختلف تولید می شود.
| سایز | A | B | B1 | C | C1 |
| 50 | 52 | 98 157 | 172 | 147 | 197 |
| 65 | 64 | 116 | 194 | 180 | 230 |
| 80 | 77 | 126 192 | 204 | 190 | 240 |
| 100 | 103 | 156 225 | 224 | 110 | 260 |
| 125 | 128 | 182 254 | 239 | 225 | 275 |
| 150 | 147 | 207 279 | 254 | 240 | 290 |
| 200 | 198 | 264 336 | 240 | 311 | |
| 250 | 249 | 317 406 | 275 | 346 | |
| 300 | 300 | 373 476 | 310 | 381 |
باترفلای ولو فلنج دار کیستون
| شماره | اسم قطعه | جنس | استاندارد | گرید |
| 1 | Shaft key | Carbon steel | ASTM A29/29M | AISI 1045 |
| 2 | Retaining plate | Zinc coated steel | ASTM A29/29M | AISI A570 GR.A |
| 3 | Back up rings | PTFE | N/A | Commercial |
| 4 | Replaceable O-rings | NBR | EN681-1 | NBR |
| 5 | Shaft bearings | PTFE & Zinc coated steel | ISO3547-4 | PTFE+1020 |
| 6 | Upper stub shaft | Stainless steel | ASTM A276 | AISI 420 |
| 7 | O-rings | NBR/EPDM | EN681-1 | NBR/EPDM-70 |
| 8 | Back up rings | PTFE | N/A | Commercial |
| 9 | Valve body | Ductile iron/FBE coated | EN1563 | EN-JS 1040 |
| 10 | Seat ring (seal) | EPDM (optional NBR) | EN681-1 | EPDM-70 |
| 11 | Locking washer | Stainless steel | ASTM A276 | AISI 304 |
| 12 | Fasteners | Stainless steel | ASTM A276 | AISI 304 |
| 13 | Formed pin retainer | Stainless steel | ASTM A276 | AISI 304 |
| 14 | Valve disc | Ductile iron/FBE coated | EN1563 | EN-JS 1040 |
| 15 | Lower stub shaft | Stainless steel | ASTM A276 | AISI 420 |
| 16 | Spacer | Stainless steel | ASTM A276 | AISI 304 |
| 17 | Bearing cover plate | Ductile iron/FBE coated | EN1563 | EN-JS 1040 |
| 18 | Cover fasterners | Stainless steel | ASTM A276 | AISI 304 |
| 19 | Bearing tension set screws | Stainless steel | ASTM A276 | AISI 304 |
| 20 | Bearing cover plate O-ring | NBR/EPDM | EN681-1 | NBR/EPDM-70 |
| 21 | Thrust bearing | Ball bearing | N/A | Commercial |
| 22 | Shaft disc pins | Carbon steel | ASTM A29/29M | AISI 1045 |
| 23 | Epoxy seal plug (in body) | Brass | ASTM B111/111M | C28000 |
| 24 | Shaft disc pins | Stainless steel | ASTM A276 | AISI 420 |
| 25 | Top plate set screws | Stainless steel | ASTM A276 | AISI 304 |
انواع عملگر
شیر پروانه ای پنوماتیک کیستون
باترفلای ولو پنوماتیک کیستون روی مدل ویفری و لاگ مونتاژ می شوند و به راحتی و بدون نیاز اپراتور باز و بسته و کنترل را به راحتی و با سرعت و دقت بالا انجام می دهد.و می توان با نصب پوزیشنر و با دریافت سیگنال 4 تا بیست میلی آمپر مسیر سیال عبوری را کنترل نمود.
| شماره | شرح | تعداد | جنس |
| 1 | Body | 1 | Aluminium |
| 2 | Piston | 2 | Aluminium (006-036) |
| Nylon (002-003) | |||
| 3 | End Cap | 1 | Aluminium |
| 4 | Gear shim (models 006 & 012 only | ||
| 5 | Pinion Shaft | 1 | Steel (003-036) |
| Nylon (002) | |||
| 6* | Bottom Bearing | 1 | Polymer |
| 7* | Bottom Bearing – Internal O-Ring | ||
| 8* | Bottom Bearing – External O- 1 | ||
| 9* | Top Bearing | 1 | Polymer |
| 10* | Top Bearing – Internal O- 1 | ||
| 11* | Top Bearing – External O-Ring | ||
| 12* | Internal Circlip | 1 | Spring steel |
| 13* | Piston O-ring | 2 | Nitrile |
| 14* | End Cap O-ring | 2 | Nitrile |
| 15 | Hex Screw | ||
| 16 | Lock Washer (M5 -002/006, M8 -012 | Steel | |
| 17 | Position Indicator | 1 | ABS |
| 18 | Backing pad | 2 | Polymer (006/036) |
| 19† | Travel Stop Bolt | ||
| 21 | Spring Retaining Cone | ||
| 22 | Spring Retaining Bolt (M8 x 55 -006, M8 x 60 -012 | ||
| M10 x 80 -024, M10 x 90 -036) | |||
| 23 | Plain washer (M8 -006/012, M10 -024/036) 2 | ||
| 24 | Spring (40/60/80 or 100 psi) 2 or 4 |
باتر فلای ولو گیربکسی کیستون
باترفلای ولو گیربکسی کیستون از یک گیربکس فلکه ای با چرخدنده حلزون استفاده شده که با نیروی دست اپراتور چرخیده و نیرو مکانیکی توسط چرخدنده حلزونی به شافت و دیسک انتقال پیدا کرده و در نتیجه دیسک چرخیده و سیال عبور می کند معمولا از گیربکس فلکه ای برای سایز های بالا که چرخیدن اهرم توسط اپراتور مشکل می باشد استفاده می شود.
چگونه تشخیص دهیم کیستون اصل خرید داری می کنیم؟
تمامی محصولات کیستون دارای سریال نامبر بوده که می توان از طریق کارخانه کیستون صحت اصل بودن کالا را پرسید.و نکته بعد حک نام kv یا Keystone روی بدنه و دیسک و لاینر می باشد همچنین اگر لاینر را برداشته می بیندید که زیر لاینر و روی بدنه باترفلای ولو کیستون نام کیستون با شماره سریال تولید حک شده است.
کاربرد باترفلای ولو کیستون
- برای خطوط انتقال انرژی می توان از تمامی مدل کیستون استفاده کرد.
- صنایع فولاد
- صنایع شیمیایی
- شرکت های نفتی و پتروشیمی
- سکوی نفتی
- صنایع کشتی سازی و کشتیرانی
- بخش کشاورزی
- تاسیسات برج های ساختمانی و تجاری و …
خرید شیر پروانه ای کیستون
برای خرید باترفلای ولو کیستون تنها با تماس با بخش پایپینگ شرکت رادوکو در اسرع وقت پیشنهاد فنی و مالی را دریافت نمایید.
