وقتی صحبت از دنیای پیچیده و گسترده سیالات به میان می آید، انتخاب یک ابزار مناسب برای کنترل جریان نه تنها یک تصمیم مهندسی، بلکه یک ضرورت اقتصادی و عملیاتی است. در میان انواع شیرآلات صنعتی، نامی که همیشه به دلیل سادگی و کارایی بالا درخشش خاصی دارد، شیر پروانه ای است.
این قطعه کوچک اما حیاتی، مانند یک دروازه بان باهوش در مسیر لوله ها قرار می گیرد تا با کمترین تلاش، بیشترین کنترل را بر حجم عظیمی از مایعات و گازها اعمال کند. اگر به دنبال درک دقیق این موضوع هستید که کاربرد شیرپروانه ای در کجاها حیاتی است و چرا مهندسان در پروژه های بزرگ تا این حد به آن اعتماد می کنند، این تمام ابعاد این تجهیز پرکاربرد را برای شما کالبدشکافی می کند.
شیر پروانه ای چیست و چرا در سیستم های مختلف استفاده می شود؟
برای شروع هر بحث تخصصی، ابتدا باید زیربنای آن را به خوبی بشناسیم تا درک مراحل بعدی آسان تر شود. شیر پروانه ای یکی از منعطف ترین ابزارهای قطع و وصل یا تنظیم جریان است که به دلیل طراحی منحصر به فردش، در دسته بندی شیرهای با حرکت چرخشی قرار می گیرد. دلیل محبوبیت بالای این تجهیز در سیستم های مختلف، به توازن میان قیمت مناسب، وزن کم و سرعت عمل بالای آن برمی گردد.
برخلاف بسیاری از شیرهای قدیمی که برای باز و بسته شدن نیاز به چندین دور چرخش کامل دسته داشتند، این نوع شیر تنها با یک ربع چرخش (۹۰ درجه) از حالت کاملاً بسته به حالت کاملاً باز تغییر وضعیت می دهد. همین ویژگی باعث شده تا در سیستم های اتوماسیون و مکان هایی که سرعت واکنش اهمیت دارد، حرف اول را بزند.
تعریف شیر پروانه ای به زبان ساده
اگر بخواهیم این وسیله را به زبان خیلی ساده و دور از اصطلاحات پیچیده مهندسی تعریف کنیم، باید بگوییم شیر پروانه ای دقیقاً شبیه به یک دریچه دایره ای شکل است که حول یک محور مرکزی می چرخد. تصور کنید یک سکه در وسط یک لوله قرار دارد و با چرخاندن یک میله، این سکه یا مسیر لوله را کاملاً مسدود می کند یا به موازات جریان قرار می گیرد تا سیال به راحتی عبور کند.
به این دیسک چرخنده، “دیسک” و به بدنه خارجی آن “بدنه شیر” می گویند. این سادگی در طراحی باعث می شود که خرابی قطعات به حداقل برسد و تعمیر و نگهداری آن برای تکنسین ها بسیار راحت تر از سایر مدل ها باشد.
نحوه عملکرد شیر پروانه ای
عملکرد این شیر بر پایه چرخش نود درجه ای استوار است. وقتی اپراتور یا عملگر برقی/پنوماتیکی دسته را می چرخاند، این نیرو به شفت منتقل شده و دیسک را در مسیر جریان حرکت می دهد. در وضعیت بسته، دیسک به طور کامل بر روی نشیمنگاه (سیت) قرار می گیرد و با ایجاد یک آب بندی محکم، مانع از عبور سیال می شود.
زمانی که شیر باز می شود، دیسک در راستای جریان قرار می گیرد؛ هرچند دیسک همواره در مسیر سیال باقی می ماند و ممکن است باعث افت فشار اندکی شود، اما طراحی های مدرن این افت فشار را به حداقل رسانده اند. این مکانیزم دقیق باعث شده که کاربرد شیرپروانه ای در مواقعی که نیاز به قطع و وصل سریع جریان داریم، بسیار موثر واقع شود.
مطالعه بیشتر:مدیریت ژنراتور برق در زمان قطعی طولانی
ویژگی هایی که شیر پروانه ای را کاربردی می کند
آنچه این تجهیز را از رقبایش متمایز می کند، مجموعه ای از ویژگی های ساختاری است که آن را برای شرایط مختلف ایده آل می سازد. اول از همه وزن بسیار پایین آن نسبت به شیرهای کشویی یا سماوری است که باعث می شود فشار کمتری به سازه لوله کشی وارد شود و نیاز به ساپورت های سنگین مرتفع گردد.
دومین ویژگی، اشغال فضای بسیار کم است؛ به طوری که در مدل های ویفری، عرض شیر بسیار باریک بوده و به راحتی بین دو فلنج قرار می گیرد. همچنین، قابلیت نصب انواع عملگرهای هوشمند بر روی این شیرها، آن ها را به گزینه ای عالی برای صنایع مدرن تبدیل کرده است که به دنبال کاهش دخالت دست و افزایش دقت در کنترل جریان هستند.

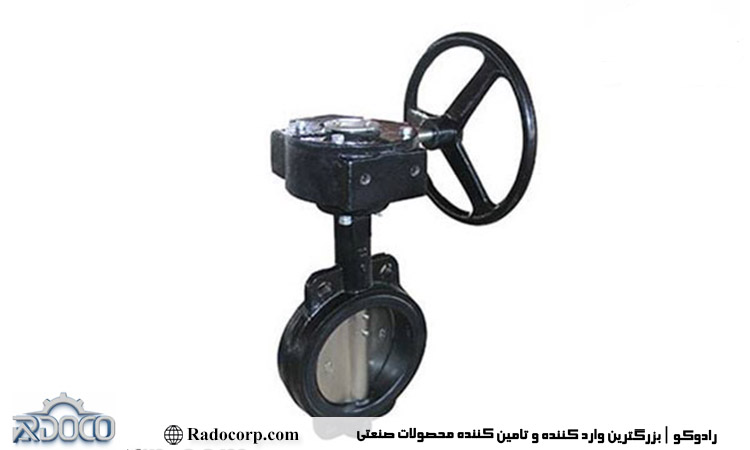

شیر پروانه ای مناسب چه کاربردهایی است؟
پاسخ به این سوال مستلزم نگاهی گسترده به صنایع مختلف است، چرا که این شیر تقریباً در هر جایی که لوله ای وجود دارد، راه خود را باز کرده است. از تصفیه خانه های بزرگ شهری گرفته تا موتورخانه های کوچک ساختمان ها، ردپای این تجهیز دیده می شود. اما به طور خاص، کاربرد شیرپروانه ای در مواردی که حجم سیال بالا و فشار متوسط است، بیشترین بازدهی را دارد.
این شیرها به دلیل تنوع در متریال بدنه و دیسک، می توانند برای سیالات مختلف از آب شیرین گرفته تا مواد شیمیایی خورنده و حتی گازهای داغ مورد استفاده قرار گیرند و در هر شرایطی عملکردی پایدار از خود نشان دهند.
کاربرد شیر پروانه ای در سیستم های لوله کشی آب
در شبکه های انتقال آب شهری و روستایی، کنترل حجم عظیم آب نیاز به شیرآلاتی دارد که هم قیمت تمام شده پایینی داشته باشند و هم در برابر پوسیدگی مقاوم بمانند. شیر پروانه ای به دلیل بدنه چدنی و دیسک های استیل یا با روکش اپوکسی، بهترین گزینه برای این کار است. در ایستگاه های پمپاژ، این شیرها برای تنظیم دبی خروجی پمپ ها استفاده می شوند تا فشار شبکه در حالت بهینه باقی بماند.
همچنین به دلیل سرعت عمل در باز و بسته شدن، در مواقع بروز شکستگی در لوله های اصلی، می توان با استفاده از این شیرها به سرعت مسیر را مسدود کرد و از هدررفت آب جلوگیری نمود.
استفاده از شیر پروانه ای در تأسیسات ساختمانی
موتورخانه های مجتمع های مسکونی و اداری قلب تپنده ساختمان هستند و کنترل آب گرم و سرد در این سیستم ها بر عهده شیرآلات است. در اینجا، کاربرد شیرپروانه ای بیشتر در بخش های مربوط به دیگ های بخار، چیلرها و برج های خنک کننده به چشم می خورد. به دلیل فضای محدود موتورخانه ها، نازک بودن این شیرها یک مزیت بزرگ محسوب می شود.
همچنین در سیستم های اطفاء حریق ساختمان ها، شیرهای پروانه ای با نظارت مستقیم سیستم های اعلام حریق، نقش کلیدی در تامین آب لازم برای پاشش در طبقات ایفا می کنند و اطمینان خاطر بالایی را برای ساکنان فراهم می آورند.
کاربرد شیر پروانه ای در سیستم های آب و فاضلاب
محیط های فاضلابی به دلیل وجود ذرات معلق، گازهای مخرب و خاصیت اسیدی یا بازی، برای تجهیزات فلزی بسیار خطرناک هستند. اما شیرهای پروانه ای با لاینرها یا نشیمنگاه های پلیمری مخصوص مانند EPDM یا PTFE، مقاومت خیره کننده ای در این شرایط دارند. در تصفیه خانه های فاضلاب، از این شیرها برای هدایت جریان به سمت مخازن ته نشینی یا هوادهی استفاده می شود.
طراحی دیسک به گونه ای است که کمترین رسوب روی آن جمع می شود و در صورت نیاز به شستشو یا تعمیر، جداسازی آن ها از خط لوله با سرعت بسیار بالایی انجام می گیرد که این موضوع در محیط های آلوده فاضلابی یک مزیت بهداشتی و عملیاتی مهم است.
نقش شیر پروانه ای در صنایع نفت، گاز و پتروشیمی
در بخش های حساس مانند نفت و پتروشیمی، شرایط کاری بسیار سخت گیرانه است. دماهای بسیار بالا یا پایین و فشارهای غیرمتعارف، انتخاب تجهیزات را دشوار می کند. در این صنایع، مدل های خاصی از شیر پروانه ای که به “سه بار مرکزگریز” یا High Performance معروف هستند، به کار گرفته می شوند.
کاربرد شیرپروانه ای در این بخش شامل خطوط انتقال فرآورده های نفتی، سیستم های خنک کننده پالایشگاه ها و حتی بخش های تخلیه مخازن است. این شیرها به گونه ای طراحی شده اند که حتی در برابر شعله های مستقیم آتش نیز تا مدت زمان مشخصی مقاومت کرده و مانع از گسترش حریق در سایت های صنعتی می شوند.
کاربرد شیر پروانه ای در صنایع غذایی و دارویی
بهداشت، حرف اول و آخر را در صنایع غذایی و داروسازی می زند. در این بخش ها، شیرهای پروانه ای تمام استیل با سطوح صیقلی (پولیش شده) استفاده می شوند تا هیچ گونه باکتری یا ذرات مواد غذایی در شیارها باقی نماند. از تولید شیر و نوشیدنی ها گرفته تا خطوط تولید داروهای حساس، این شیرها برای کنترل جریان مواد اولیه و محصولات نهایی به کار می روند.
قابلیت شستشوی آسان و مقاومت در برابر مواد ضدعفونی کننده قوی، باعث شده که این تجهیز به پای ثابت کارخانجات پیشرفته صنایع غذایی تبدیل شود و سلامت محصول نهایی را تضمین کند.
استفاده از شیر پروانه ای در سیستم های تهویه و HVAC
سیستم های گرمایش، سرمایش و تهویه مطبوع در ابعاد صنعتی، نیاز به کنترل دقیق جریان هوا و آب دارند. در کانال های بزرگ انتقال هوا، از شیرهای پروانه ای با دمپرهای مخصوص استفاده می شود تا حجم هوای ورودی به بخش های مختلف ساختمان تنظیم شود. همچنین در سیستم های تهویه مطبوع مرکزی (چیلرهای جذبی و تراکمی)، کنترل جریان آب خنک کننده توسط این شیرها انجام می پذیرد.
دقت در عملکرد و قابلیت اتصال به سیستم های مدیریت هوشمند ساختمان (BMS)، این شیرها را به عنصری جدایی ناپذیر در بهینه سازی مصرف انرژی در پروژه های مدرن ساختمانی تبدیل کرده است.
انتخاب شیر پروانه ای مناسب برای هر کاربرد
صرفاً خرید یک شیر پروانه ای تضمینی برای عملکرد صحیح سیستم شما نیست. انتخاب اشتباه می تواند منجر به نشتی، خوردگی زودرس یا حتی ترکیدگی خط لوله شود. برای اینکه بدانید کدام مدل برای پروژه شما ایده آل است، باید پارامترهای فنی متعددی را در نظر بگیرید. این فرآیند از بررسی ماهیت سیال شروع شده و به تحلیل دقیق شرایط محیطی ختم می شود.
یک انتخاب هوشمندانه نه تنها هزینه های جاری را کاهش می دهد، بلکه طول عمر کل سیستم لوله کشی را نیز به شکل چشمگیری افزایش می دهد و از توقف های ناخواسته در خط تولید جلوگیری می کند.
تأثیر نوع سیال بر انتخاب شیر پروانه ای
اولین قدم در تعیین کاربرد شیرپروانه ای، شناخت دقیق سیالی است که قرار است از آن عبور کند. آیا سیال مورد نظر آب است، یا یک اسید خورنده؟ آیا حاوی ذرات جامد و ساینده است؟ اگر سیال دارای خاصیت خورندگی باشد، حتماً باید از دیسک های استیل ۳۱۶ یا بدنه هایی با پوشش های پلیمری استفاده کرد.
در مقابل، برای سیالات غلیظ یا حاوی ذرات جامد، باید از مدل هایی استفاده کرد که دیسک آن ها مقاومت سایشی بالایی داشته باشد. عدم تطابق جنس شیر با نوع سیال، در کمتر از چند ماه باعث نابودی آب بندی و از کار افتادن کامل شیر خواهد شد.
اهمیت فشار و دمای کاری در کاربرد شیر پروانه ای
هر شیری برای یک محدوده مشخص از فشار و دما طراحی شده است که معمولاً با استانداردهایی مثل PN یا Class مشخص می شود. اگر فشار سیستم بالاتر از تحمل شیر باشد، احتمال تغییر شکل دیسک یا شکستن شفت وجود دارد. همچنین دما بر روی لاستیک های آب بندی (سیت) تاثیر مستقیم دارد.
به عنوان مثال، سیت های EPDM برای دمای آب معمولی عالی هستند اما در تماس با روغن یا دماهای بالای ۱۲۰ درجه سانتی گراد به سرعت از بین می روند. در کاربردهایی با دمای بسیار بالا، باید از شیرهای “متال به متال” استفاده کرد که در آن ها به جای لاستیک، از فلز برای آب بندی استفاده شده است.
انتخاب جنس بدنه و دیسک شیر پروانه ای
ترکیب متریال در ساخت شیر پروانه ای، تعیین کننده قیمت و کارایی آن است. بدنه های چدنی برای مصارف عمومی و آب و فاضلاب بسیار رایج و مقرون به صرفه هستند. اما در محیط های دریایی که شوری آب بالاست، استفاده از آلومینیوم برنز یا استیل ضدزنگ ضرورت می یابد.
دیسک شیر نیز که مستقیماً در معرض برخورد با سیال است، باید از جنسی انتخاب شود که کمترین استهلاک را داشته باشد. برای مثال، در سیستم های انتقال گاز، دیسک های با روکش نیکل یا کروم ترجیح داده می شوند تا در برابر سایش گازهای پرسرعت دوام بیاورند.
سایز شیر پروانه ای و ارتباط آن با نوع کاربرد
یکی از اشتباهات رایج در طراحی سیستم ها، انتخاب سایز شیر دقیقاً برابر با سایز لوله بدون توجه به دبی جریان است. اگرچه در اکثر موارد سایز شیر و لوله یکسان است، اما در مواردی که نیاز به کنترل دقیق جریان داریم، ممکن است از شیرهایی با یک سایز کوچک تر استفاده شود تا دقت تنظیم افزایش یابد.
شیرهای پروانه ای در سایزهای بسیار متنوعی از ۲ اینچ تا بیش از ۸۰ اینچ تولید می شوند. در پروژه های عظیم انتقال آب بین شهری، سایزهای بسیار بزرگ این شیرها به دلیل وزن کمتر و قیمت پایین تر نسبت به شیرهای کشویی، تنها گزینه منطقی و اقتصادی به حساب می آیند.
| پارامتر انتخابی | سیالات معمولی (آب) | سیالات شیمیایی/اسیدی | صنایع غذایی/دارویی |
| جنس بدنه | چدن داکتیل / خاکستری | فولاد ضدزنگ / چدن با روکش | استیل ضدزنگ (SS304/316) |
| جنس دیسک | استیل یا چدن با روکش اپوکسی | استیل ۳۱۶ / تفلون (PTFE) | استیل پولیش شده |
| نوع آب بندی | لاستیک EPDM | لاستیک Viton / PTFE | لاستیک های گرید غذایی (FDA) |
| نوع اتصال | ویفری یا فلنج دار | لاگ یا فلنج دار | کلمپی یا رزوه ای بهداشتی |
انواع شیر پروانه ای و کاربرد هر کدام
تنوع در ساختار باعث شده تا برای هر نوع اتصال و هر نوع نیازی، یک مدل خاص از شیر پروانه ای وجود داشته باشد. این تفاوت ها عمدتاً در نحوه قرارگیری بین لوله ها و نوع بدنه آن هاست. شناخت این تفاوت ها به مجریان پروژه ها کمک می کند تا در زمان نصب و تعمیرات، کمترین چالش را داشته باشند.
هر کدام از این مدل ها برای شرایط فشاری و محیطی خاصی بهینه شده اند و استفاده بجا از آن ها می تواند هزینه های نصب و نگهداری را به طور محسوسی کاهش دهد.
شیر پروانه ای ویفری مناسب چه کاربردهایی است؟
مدل ویفری محبوب ترین و ارزان ترین نوع شیر پروانه ای است. نام “ویفری” به دلیل ضخامت کم بدنه انتخاب شده است؛ این شیر مانند یک لایه نازک بین دو فلنج لوله قرار می گیرد و توسط پیچ های بلندی که از یک فلنج به فلنج دیگر می روند، در جای خود محکم می شود. کاربرد شیرپروانه ای ویفری بیشتر در مکان هایی است که با محدودیت فضا و بودجه مواجه هستیم.
این شیرها برای فشارهای پایین تا متوسط عالی هستند و در اکثر موتورخانه ها، سیستم های آبیاری و تصفیه خانه ها از این مدل استفاده می شود. تنها نکته این است که نمی توان از آن ها در انتهای خط لوله استفاده کرد، زیرا برای ثابت ماندن نیاز به فشار از هر دو طرف (بین دو فلنج) دارند.
شیر پروانه ای لاگ در چه سیستم هایی استفاده می شود؟
مدل لاگ (Lug) از نظر ظاهری شباهت زیادی به مدل ویفری دارد، با این تفاوت که در دور تا دور بدنه آن، سوراخ های رزوه شده ای تعبیه شده است. این رزوه ها اجازه می دهند که شیر به طور مستقل به هر یک از فلنج ها پیچ شود.
مزیت بزرگ این طراحی در این است که اگر بخواهید بخشی از خط لوله را برای تعمیرات باز کنید، می توانید شیر لاگ را در انتهای خط نگه دارید بدون اینکه سیال از سمت دیگر نشت کند. این ویژگی باعث شده که کاربرد شیرپروانه ای لاگ در انتهای خطوط انتقال و سیستم هایی که نیاز به تعمیرات دوره ای دارند، بسیار حیاتی باشد.
شیر پروانه ای فلنج دار و کاربردهای صنعتی آن
در سایزهای بسیار بزرگ و فشارهای کاری بالا، دیگر مدل های ویفری و لاگ پاسخگو نیستند و باید از شیرهای پروانه ای فلنج دار استفاده کرد. این شیرها دارای دو لبه پهن (فلنج) در دو طرف بدنه خود هستند که مستقیماً به فلنج های لوله پیچ و مهره می شوند.
ساختار تنومند این شیرها باعث می شود که در برابر لرزش های شدید و تنش های مکانیکی خطوط لوله بزرگ بسیار مقاوم باشند. کاربرد اصلی این مدل در سدها، نیروگاه ها، تصفیه خانه های عظیم آب شهری و خطوط انتقال نفت خام است که امنیت و پایداری سیستم در اولویت اول قرار دارد.
مزایا و محدودیت های شیر پروانه ای در کاربردهای مختلف
مانند هر ابزار دیگری در دنیای صنعت، شیر پروانه ای هم نقاط قوت و ضعف خاص خود را دارد. شناخت این موارد به مهندسان کمک می کند تا بدانند در چه جاهایی می توانند با خیال راحت از آن استفاده کنند و در چه مواردی باید به سراغ گزینه های جایگزین بروند.
تعادل میان این مزایا و معایب است که تعیین می کند آیا کاربرد شیرپروانه ای در یک پروژه خاص توجیه فنی دارد یا خیر. به طور کلی، مزایای این شیر به قدری زیاد است که در اکثر پروژه های مدرن، آن را به انتخاب اول تبدیل کرده است.
مزایای استفاده از شیر پروانه ای در پروژه های بزرگ
بزرگترین مزیت این شیر در پروژه های مقیاس بالا، صرفه جویی خیره کننده در هزینه هاست. قیمت یک شیر پروانه ای بزرگ گاهی تا ۵۰ درصد کمتر از یک شیر کشویی هم سایز خود است. علاوه بر قیمت، نصب آسان و سریع آن به دلیل وزن کم، هزینه های نیروی انسانی و جرثقیل را کاهش می دهد. همچنین، قطعات داخلی کمتر به معنای خرابی کمتر و هزینه های نگهداری پایین تر در درازمدت است.
قابلیت تنظیم جریان (Throttling) نیز یکی دیگر از مزایای مهم است؛ اگرچه این شیر برای تنظیم دقیق به اندازه شیرهای بشقابی قوی نیست، اما برای بسیاری از کاربردهای صنعتی عملکردی کاملاً رضایت بخش دارد.

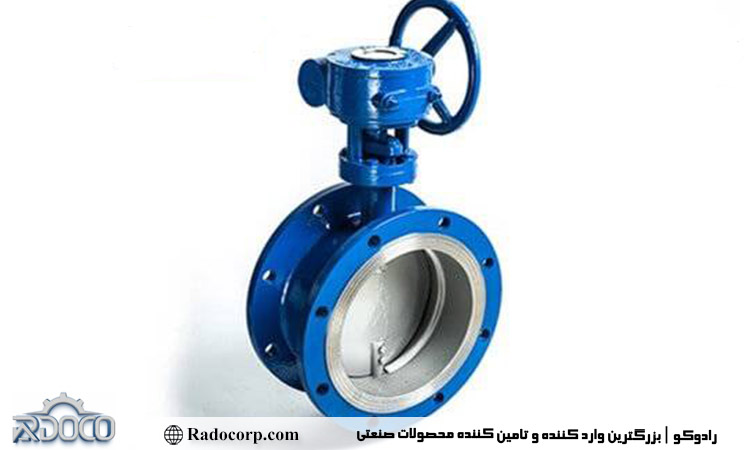

محدودیت های شیر پروانه ای در برخی کاربردهای خاص
با وجود تمام مزایا، نباید از محدودیت ها غافل شد. یکی از چالش های اصلی، پدیده کاویتاسیون در صورت باز بودن ناقص دیسک در فشارهای بالاست که می تواند به بدنه شیر آسیب بزند. همچنین، چون دیسک همواره در وسط جریان قرار دارد، امکان تمیز کردن لوله با استفاده از دستگاه های “پیگ” (Pigging) وجود ندارد.
در فشارهای بسیار بالا (فوق سنگین)، نشتی در شیرهای پروانه ای معمولی محتمل تر از شیرهای توپی است، مگر اینکه از مدل های گران قیمت High Performance استفاده شود. بنابراین در پروژه هایی که خلوص کامل یا فشار فوق العاده بالایی مدنظر است، باید با احتیاط بیشتری به سراغ این تجهیز رفت.
سخن پایانی
شیر پروانه ای بدون شک یکی از قهرمانان گمنام صنعت مدرن است. سادگی، سبکی و کارایی آن باعث شده تا مرزهای کاربرد خود را از یک لوله کشی ساده ساختمانی تا پیچیده ترین واحدهای پتروشیمی گسترش دهد. در این مقاله دیدیم که چگونه انتخاب صحیح متریال، سایز و نوع اتصال می تواند عملکرد این تجهیز را تضمین کند و همچنین با کاربرد شیرپروانه ای آشنا شدیم
با پیشرفت تکنولوژی و ابداع آلیاژهای جدید، محدودیت های قدیمی این شیرها در حال کمرنگ شدن است و انتظار می رود در آینده، سهم بیشتری از بازار شیرآلات جهانی را به خود اختصاص دهند. اگر به دنبال بهینه سازی سیستم های انتقال سیال خود هستید، در نظر گرفتن کاربرد شیرپروانه ای به عنوان یک گزینه اقتصادی و فنی برتر، قطعاً تصمیمی هوشمندانه خواهد بود.
سوالات متداول درباره ی کاربرد شیرپروانه ای
۱. آیا از شیر پروانه ای می توان برای تنظیم دقیق جریان استفاده کرد؟
بله، این شیر قابلیت تنظیم جریان (تراتلینگ) را دارد، اما بهترین عملکرد آن در زوایای بازشدگی بین ۳۰ تا ۸۰ درجه است و برای تنظیمات بسیار حساس، شیرهای کروی پیشنهاد می شوند.
۲. تفاوت اصلی شیر پروانه ای ویفری و لاگ در چیست؟
مدل ویفری بین دو فلنج محصور می شود، اما مدل لاگ دارای سوراخ های رزوه شده است که امکان بسته شدن به یک فلنج و استفاده در انتهای خط لوله را فراهم می کند.
۳. چرا شیر پروانه ای در صنایع غذایی محبوب است؟
به دلیل طراحی ساده و نداشتن حفره های مخفی، شستشوی آن بسیار آسان است و با استفاده از متریال استیل ضدزنگ، بالاترین استانداردهای بهداشتی را پاس می کند.
