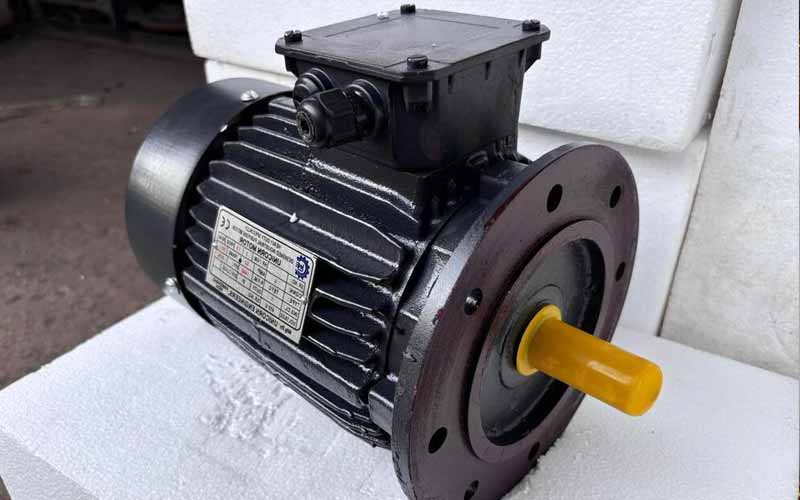

مفهوم الکتروموتور عمود نصب در نگاه اول شاید تنها به وضعیت قرارگیری موتور اشاره کند، اما در واقع پشت این ساختار ظاهری، مجموعه ای از ویژگی های فنی، مهندسی و کاربردی قرار گرفته که این نوع موتور را به یکی از مهم ترین تجهیزات صنعت تبدیل کرده است. بسیاری از سیستم های پمپاژ، تجهیزات دورانی، مخازن صنعتی، دستگاه های اختلاط و مکانیزم هایی که نیازمند انتقال نیرو در جهت عمودی هستند، تنها زمانی عملکرد قابل قبول و پایدار ارائه می دهند که از الکتروموتور عمود نصب استفاده شود.
این الکتروموتورها با طراحی ویژه، یاتاقان بندی متفاوت و توزیع متوازن نیرو، امکان کارکرد طولانی مدت در شرایط سخت را فراهم می کنند. در سال های اخیر با رشد مصرف الکتروموتورهای تخصصی، اهمیت شناخت دقیق الکتروموتور عمود نصب و تفاوت آن با سایر مدل ها بیشتر از گذشته مورد توجه قرار گرفته است.
ساختار و نحوه عملکرد الکتروموتور عمود نصب
الکتروموتور عمود نصب بر پایه اصول الکترومغناطیس کار میکند، اما آنچه آن را از سایر انواع الکتروموتورها متمایز میسازد، نحوه آرایش اجزای داخلی و شیوهی تحمل بار در راستای عمودی است. در این نوع موتور، محور به صورت عمودی قرار دارد و نیروهای وارد بر آن تنها به نیروهای شعاعی محدود نمیشوند، بلکه بخش قابل توجهی از بار به صورت نیروی محوری به مجموعه منتقل میشود. به همین دلیل، طراحی یاتاقانها، هوزینگ و پایهها تفاوت محسوسی با نمونههای افقی دارد؛ موضوعی که در فرآیند تعمیر الکتروموتور عمود نصب نیز اهمیت ویژهای پیدا میکند.
در الکتروموتورهای عمود نصب، توزیع وزن و کنترل ارتعاش در امتداد محور عمودی بهگونهای انجام میشود که حداقل تنش به هسته و سیمپیچها وارد گردد. این ویژگی باعث میشود موتور هنگام کار با تجهیزاتی مانند پمپها، توربینها یا میکسرهای صنعتی بزرگ، از پایداری بالاتری برخوردار باشد. همچنین در بسیاری از مدلها، سیستم خنککاری متناسب با جهت نصب طراحی شده تا جریان هوا یا روغن خنککننده به شکل مؤثرتری در اطراف سیمپیچها گردش کند. استفاده از بدنههای تقویتشده، بلبرینگهای مقاوم و شفتهای مستحکم در این موتورها، علاوه بر افزایش طول عمر، باعث میشود عملیات تعمیر الکتروموتور در صورت بروز خرابی، نیازمند بررسی دقیقتری نسبت به مدلهای افقی باشد.
تفاوت الکتروموتور عمود نصب با الکتروموتور افقی
اگرچه هر دو نوع الکتروموتور از نظر اصول کارکرد مشابه هستند، اما در ساختار و کاربرد تفاوت های اساسی وجود دارد. برای شناخت الکترموتور های عمود نصب خوب است که آن ها را با الکتروموتور های افقی مقایسه کنیم. در مدل افقی، شفت در راستای افق قرار گرفته و موتور برای تحمل نیروهای شعاعی طراحی شده است.
اما الکتروموتور عمود نصب علاوه بر نیروهای شعاعی باید در برابر نیروهای تراکمی و کششی در امتداد محور نیز مقاوم باشد. این تفاوت باعث می شود دسته ای از قطعات مانند بلبرینگ، پایه موتور و نوع کوپلینگ متفاوت انتخاب شوند. الکتروموتور افقی معمولاً در خطوط انتقال، نوار نقاله ها و کاربردهای عمومی به کار گرفته می شود، درحالی که الکتروموتور عمود نصب در شرایطی که بار به صورت عمودی به شفت وارد می شود، بهترین عملکرد را ارائه می دهد.
همچنین لرزش در مدل عمودی از حساسیت بیشتری برخوردار است، به همین دلیل طراحی آن ها شامل استانداردهای سخت گیرانه تری برای تعادل و پایداری است. در نگاه صنعتی، انتخاب اشتباه میان مدل افقی و عمودی می تواند موجب افزایش شدید استهلاک و کاهش طول عمر موتور شود. بنابراین شناخت دقیق تفاوت ها نقش بسیار مهمی در بهره وری تجهیزات دارد.
موارد استفاده الکتروموتور عمود نصب در صنایع مختلف
کاربردهای الکتروموتور عمود نصب بسیار گسترده است و در بسیاری از صنایع به عنوان موتور اصلی در تجهیزات دوار مورد استفاده قرار می گیرد. این موتور به دلیل ساختار عمودی، عملکرد بسیار مناسبی در پمپ های مستغرق و سانتریفیوژ دارد، زیرا شفت و پروانه در امتداد عمودی قرار گرفته و انتقال نیرو با کمترین اتلاف انجام می شود.
یکی دیگر از حوزه های مهم کاربرد، صنایع غذایی و دارویی است که در آن سیستم های میکسر و همزن صنعتی برای ایجاد یکنواختی و اختلاط مواد نیازمند نصب عمودی موتور هستند. همچنین صنایع نفت و پتروشیمی، به خصوص در بخش مخازن و خطوط انتقال سیالات، از این نوع موتور برای ایجاد جریان ثابت و مطمئن بهره می برند.
در حوزه تاسیسات شهری، بسیاری از پمپ های آب شهری، پمپ های آبرسانی برج ها، پمپ های آتش نشانی و سیستم های تهویه مطبوع نیز با الکتروموتور عمود نصب کار می کنند. این نوع موتور علاوه بر اینکه فضای کمتری اشغال می کند، کنترل لرزش و انتقال نیرو را نیز به شکل مؤثری انجام می دهد. در ادامه برخی از کاربردهای الکتروموتور عمود نصب رو بررسی میکنیم:
پمپ های مستغرق و سانتریفیوژ:
به دلیل قرارگیری شفت و پروانه در امتداد عمودی، انتقال نیرو با کمترین اتلاف انجام شده و راندمان سیستم افزایش می یابد.
صنایع غذایی و دارویی:
استفاده در میکسرها و همزن های صنعتی برای ایجاد یکنواختی و اختلاط دقیق مواد، که نیازمند نصب عمودی موتور هستند.
صنایع نفت، گاز و پتروشیمی:
به ویژه در مخازن و خطوط انتقال سیالات برای ایجاد جریان پایدار، مطمئن و قابل کنترل.
تأسیسات و زیرساخت های شهری:
شامل پمپ های آب شهری، پمپ های آبرسانی برج ها، پمپ های آتش نشانی و سیستم های تهویه مطبوع.
کاربردهای با محدودیت فضا:
به دلیل اشغال فضای کمتر در مقایسه با موتورهای افقی و کنترل بهتر لرزش و انتقال نیرو.
مزایا و محدودیت های الکتروموتور عمود نصب
الکتروموتور عمود نصب مزایای قابل توجهی دارد که آن را به یک انتخاب ایده آل در بسیاری از خطوط تولید تبدیل می کند. یکی از مهم ترین مزایا، توانایی تحمل نیروهای محوری است که معمولاً در سیستم های پمپاژ و اختلاط مشاهده می شود. این ویژگی باعث افزایش طول عمر یاتاقان ها و کاهش آسیب دیدگی شفت می شود.
مزیت مهم دیگر، اشغال فضای کمتر است. در تجهیزات صنعتی که با محدودیت فضا مواجه هستند، استفاده از الکتروموتور عمود نصب موجب می شود امکان نصب دستگاه در نقاط محدود فراهم شود. علاوه بر این، این نوع موتور به دلیل قرارگیری عمودی و طراحی خنک کاری مناسب، عملکرد پایدارتری در مدت طولانی ارائه می دهد.
در مقابل مزایا، محدودیت هایی نیز وجود دارد که باید به آن توجه کرد. این موتورها برای کاربردهای عمومی مناسب نیستند و اگر در تجهیز نامناسب نصب شوند، استهلاک آن ها بسیار سریع خواهد بود. همچنین در صورت انتخاب اشتباه نوع یاتاقان، امکان وارد شدن صدمات ناگهانی به موتور وجود دارد. هزینه اولیه برخی مدل های الکتروموتور عمود نصب نیز نسبت به مدل های افقی بیشتر است، اما معمولاً در بلندمدت این هزینه با کاهش تعمیرات جبران می شود.
جدول مقایسه ویژگی های الکتروموتور عمود نصب و افقی
| ویژگی | الکتروموتور عمود نصب | الکتروموتور افقی |
| نوع تحمل نیرو | محوری و شعاعی | عمدتاً شعاعی |
| نوع کاربرد | پمپ ها، میکسرها، مخازن | نوار نقاله، کمپرسورها |
| میزان لرزش | نیازمند کنترل دقیق | کمتر حساس |
| فضای مورد نیاز | کم تر | بیشتر |
| قیمت اولیه | بالاتر | پایین تر |
| طول عمر در کاربرد صحیح | بسیار بالا | متوسط |
نکات مهم در انتخاب الکتروموتور عمود نصب مناسب
انتخاب الکتروموتور عمود نصب مناسب یکی از مهم ترین تصمیمات مهندسی در صنایع است، زیرا نوع موتور مستقیماً بر عملکرد نهایی سیستم تأثیر می گذارد. برای انتخاب درست باید ابتدا نوع بار محوری، وزن بار، سرعت چرخش و نوع تجهیز مصرف کننده مشخص شود. در بسیاری از سیستم ها، پمپ ها و میکسرها بار قابل توجهی بر محور وارد می کنند و اگر موتور برای این بار طراحی نشده باشد، عملکرد آن در مدت کوتاه دچار افت خواهد شد.
پارامتر دیگری که در انتخاب اهمیت دارد، شرایط محیطی است. در محیط های مرطوب یا مناطق دارای ذرات معلق، استفاده از بدنه های ضدآب و موتورهای با استاندارد حفاظتی بالا ضروری است. نوع کلاس حرارتی موتور نیز باید متناسب با دمای محیط انتخاب شود تا سیم پیچ دچار آسیب نشود.
توان خروجی، نوع خنک کاری و طراحی یاتاقان از دیگر مواردی هستند که در هنگام انتخاب الکتروموتور عمود نصب نباید نادیده گرفته شوند. انتخاب یک موتور با کلاس انرژی مناسب نیز علاوه بر افزایش بازده، باعث کاهش مصرف برق و هزینه های عملیاتی می شود.
اصول نصب، نگهداری و افزایش طول عمر الکتروموتور عمود نصب
نصب صحیح الکتروموتور عمود نصب نقش اساسی در عملکرد و طول عمر آن دارد. در این نوع موتور، پایه ها باید کاملاً تراز باشند تا فشار اضافی به یاتاقان ها وارد نشود. هرگونه عدم تراز در این مدل موتور نسبت به الکتروموتورهای افقی اثر بیشتری دارد و می تواند ارتعاشات شدیدی ایجاد کند. هنگام نصب باید کوپلینگ دقیق تنظیم شود تا محور موتور و محور تجهیز متصل، کاملاً هم راستا باشند.
نگهداری دوره ای شامل بررسی بلبرینگ ها، اندازه گیری دما، کنترل ارتعاش و تمیزکاری هوزینگ است. در الکتروموتور عمود نصب، روانکاری یاتاقان ها اهمیت دوچندان دارد زیرا فشار عمودی بر محور بیشتر است. استفاده از گریس استاندارد و انجام سرویس منظم باعث افزایش طول عمر موتور خواهد شد.
در بسیاری از صنایع، استفاده از سیستم پایش لرزش و دما کمک می کند تا قبل از بروز آسیب جدی، مشکلات شناسایی شوند. این سیستم ها برای الکتروموتورهای عمودی بسیار مفید هستند، زیرا کوچک ترین تغییر در محور یا یاتاقان می تواند نشانه ای از نقص عملکرد باشد.
سخن پایانی
الکتروموتور عمود نصب یکی از کاربردی ترین و تخصصی ترین انواع الکتروموتورها در صنعت است. این موتور با طراحی ویژه، توانایی تحمل بارهای محوری سنگین و عملکرد پایدار در طولانی مدت را دارد. شناخت صحیح ساختار، کاربردها، مزایا و محدودیت ها به مهندسان و مدیران صنعتی کمک می کند بهترین انتخاب را برای سیستم های پمپاژ، میکسرها، مخازن و دیگر تجهیزات عمودی داشته باشند.
انتخاب دقیق و نگهداری اصولی نه تنها طول عمر موتور را افزایش می دهد، بلکه موجب صرفه جویی در هزینه ها و جلوگیری از توقف خط تولید می شود. هرچند هزینه اولیه برخی مدل ها ممکن است بیشتر باشد، اما در بلندمدت عملکرد قابل اعتماد و بازده بالا، این هزینه را کاملاً توجیه می کند. موضوعی که در انتخاب های مهندسی و مشاوره های تخصصی رادوکو همواره مورد توجه قرار می گیرد.
سوالات متداول درباره ی الکترو موتور عمود نصب
- الکتروموتور عمود نصب برای چه تجهیزاتی مناسب تر است؟
این نوع موتور برای پمپ های عمودی، سیستم های اختلاط، میکسرهای صنعتی و تجهیزات مخازن بهترین گزینه است، زیرا طراحی آن برای تحمل بارهای محوری انجام شده است. - آیا می توان الکتروموتور افقی را به جای عمودی استفاده کرد؟
در اغلب کاربردها خیر. الکتروموتور افقی برای تحمل بارهای محوری طراحی نشده و استفاده از آن در تجهیزات پمپاژ یا میکسر باعث کاهش شدید عمر یاتاقان ها خواهد شد. - چگونه می توان طول عمر الکتروموتور عمود نصب را افزایش داد؟
نصب صحیح، تراز دقیق، روانکاری منظم، پایش لرزش و انتخاب موتور مناسب با شرایط محیطی مهم ترین عوامل در افزایش طول عمر هستند.
