خرید و قیمت شیر پروانه ای 3 اینچ ابرو

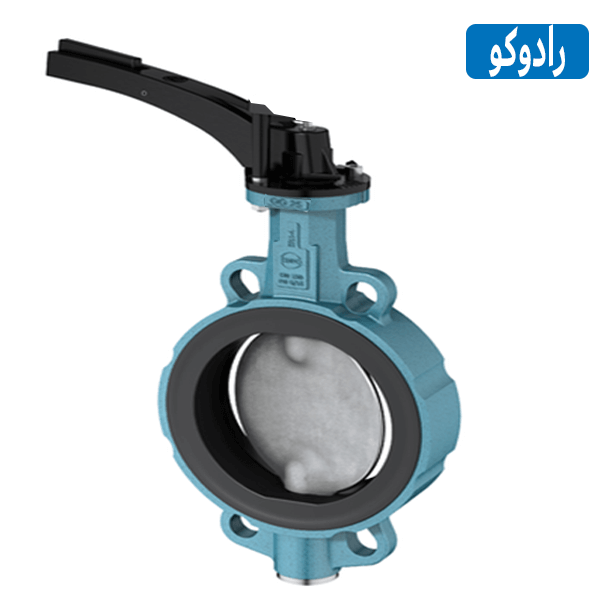

شیر پروانه ای 3 اینچ ابرو DN80 برند ابرو ساخت کشور آلمان با جنس بدنه از چدن خاکستری GG25 و با دیسک استیل و لاینر از جنس EPDM و NBR می باشد. قیمت شیر پروانه ای ابرو با توجه به نشیمنگاه آن که از جنس EPDM یا NBR متفاوت می باشد در ادامه مشخصات و ابعاد این مدل از شیر پروانه ای درج شده است.
مشخصات فنی باترفلای ولو سه اینچ Ebro
| مشخصات فنی | |
| نام محصول | شیر پروانه ای ابرو DN80 |
| اسم لاتین | Butterfly valve |
| سایز | 3 اینچ (سه اینچ) یا 80 میلیمتر |
| کلاس | PN10/PN16 |
| جنس بدنه | GG25 |
| جنس دیسک (جنس پروانه) | استیل گرید 304 و 316 |
| جنس لاینر (جنس سیت) | EPDM و NBR |
| جنس استم(محور) | استیل |
| عملگر چرخشی | دسته اهرمی |
| برند | ابرو EBRO |
| ساخت کشور | آلمان |
| مدل | ویفری (Wafer Taype) |
| مدل مونتاژ | هم مرکز Centric |
| فیس تو فیس | EN 558 Series 20 ISO 5752 Series 20 API 609 Table 1 |
| قابلیت نصب عملگر | دارد |
| استاندارد سوراخکاری | EN 1092 PN 6/10/16 ASME Class 150 AS 4087 PN 16 |
| تحمل حرارتی (غیر مستقیم) | -40 درجه تا 200 درجه سانتی گراد |
| تحمل فشار کاری | تا 16 بار |
ابعاد باترفلای ولو 3 اینچ ابرو
| ابعاد شیر پروانه ای ابرو DN80 | |
| سایز | 3 اینچ |
| A | 157mm |
| B | 104mm |
| C | 261mm |
| D | 138mm |
| DI | 78.5mm |
| E | 46mm |
| F | 65mm |
| G | 14mm |
| H1 | 16mm |
| H2 | 25mm |
| Z | 65mm |
توضیحات تکمیلی
| سایز | 3 اینچ |
|---|---|
| مدل | ویفری |
| نوع عملگر | اهرمی |
| جنس بدنه | |
| کلاس | PN16, PN10 |
| فشار کاری | PN10, PN16 |
