توضیحات
اکچویتور یا عملگر نوجیکس چیست؟
اکچویتور نوجیکس یا عملگر نوجیکس برای مونتاژ روی شیرآلات صنعتی در سه مدل اکچویتور پنوماتیک نوجیکس و اکچویتور برقی نوجیکس و اکچیتور بادی و برقی نوجیکس تولید می شود، عملگر نوجیکس ساخت کشور کره جنوبی و چین می باشند برای قطع و وصل و کنترل سیال به روش اتوماتیک مونتاژ می شوند.در ادامه نمایندگی اکچویتور نوجیکس و قیمت اکچیتور نوجیکس و انواع محصولات نوجیکس و مشخصات فنی عملگر نوجیکس و ابعاد عملگر نوجیکس و.. شرح داده می شود.
انواع اکچویتور نوجیکس
عملگر نوجیکس در سه مدل پنوماتیک و برقی و بادی برقی مونتاژ می شود که در ادامه هر کدام شرح داده می شوند.

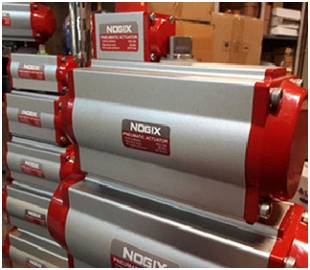

اکچویتور پنوماتیک نوجیکس
اکچویتور پنوماتیک نوجیکس با طراحی دقیق و آسان رک با پینیون و پیستون دوبل با تامین هوای فشرده خشک می توان با رفت و برگشت پیستون با سرعت و دقت بالا انجام شود.این پیستون ها با فنر هایی رفت برگشت نیروی پنوماتیک را به نیروی مکانیکی تبدیل کرده و با انتقال این نیرو به شافت شیرآلات صنعتی به راحتی دیسک شیر را باز و بسته می کند.
برای چرخاندن مجرابند شیرآلات صنعتی با توجه به سایز و فشار سیال به یک نیرو بیشتر از نیروی فشار سیال نیاز هست که بتوان با چرخش شافت مجرابند را با سرعت تغییر جهت داد. سایز عملگر پنوماتیک نوجیکس از برای سایز 1/2 اینچ تا 48 ابنچ با نیروی مناسب بر حسب نیوتون می توان استفاده شود.
هرچه سایز شیرآلات صنعتی و فشار بیشتر شود در عملگر پنوماتیک بادی نوجیکس از پیستون های بزرگ تر و فنر های با ضریب برگشت و استحکام بالاتری استفاده می شود.همیشه برای عملگر از هوای فشرده تمیز استفاده شود و برای اطمینان از خشک بودن و هوا و تمیز بودن روی خط از واحد مراقبت استفاده کنید.
اجزا عملگر پنوماتیک نوجیکس
عملگر نوجیکس ازسیلندر و پیستون و فنر و پیچ و قاب و موتور و بوش و پکینگ و اورینگ تشکیل شده است.بلوک سیلندر عملگر نوجیکس از جنس آلومینیوم اکسترود شده که با روکش تفلون ضریب اصطکاک و عمر این عملگر را افزایش داده است.و همچنین پکینگ آن های معمولا از جنس NBR می باشد.
برای جلوگیری از خوردگی و مقاومت بیشتر در مقابل حرارت اتصالات نظیر بوشن و فنر و اتصالات داخلی دیگر از جنس استنلس استیل مونتاژ می شوند .
عملکرد عملگر پنوماتیک نوجیکس چگونه می باشد؟
عملگر پنوماتیک نوجیکس به دو روش فنر برگشت و عملکرد دو طرفه کار می کند. در مدل فنر برگشت هوای فشرده از پورت وسط وارد شده و فنر های جانبی فشرده می شوند و سپس پیستون ها باز شده و و نیروی گشتاوری را به شافت انتقال داده می شود.
در لحظه اول بیشترین نیروی گشتاوری به شافت برای باز شدن وارد شده و این نیرو به صورت خطی کم می شود.
در روش عملکرد دوطرفه یکی از پورت های اتصال به محفظه جانبی سیلندر و یکه به محفظه میانی متصل می باشد و با وارد کردن فشار هوای فشرده به هر کدام از پورت ها هر کدا م از محفظه ها باز شده و شافت شیرآلات صنعتی در شروع به باز شدن با یک سرعت ثابت می کند.
فروش اکچیتور پنوماتیک نوجیکس
فروش این عملگر از سایز 32 نیوتون تا 400 نیوتون برای مونتاژ روی شیرآلات صنعتی با تعداد تک و عمده به مشتریان عرضه می گردد.
ابعاد عملگر پنوماتیک نوجیکس
| مدل | A | B | C | D | E | F | G | H |
| NOG AT-32 | 118 | 51 | 22.5 | 28.5 | 69 | 45 | 30 | 80 |
| NOG AT-50 | 146 | 47 | 29 | 41.5 | 95 | 69 | 30 | 80 |
| NOG AT-63 | 163 | 59 | 36 | 47.5 | 111 | 85 | 30 | 80 |
| NOG AT-75 | 214 | 68 | 43 | 51 | 128 | 102 | 30 | 80 |
| NOG AT-88 | 252 | 68 | 49.5 | 55.5 | 141 | 115 | 30 | 80 |
| NOG AT-100 | 270 | 95 | 56 | 64 | 153 | 127 | 30 | 80 |
| NOG AT-115 | 316 | 97 | 64.5 | 74.5 | 181 | 145 | 30 | 80 |
| NOG AT-125 | 354 | 97 | 69 | 78.5 | 193 | 157 | 30 | 80 |
| NOG AT-145 | 418 | 115 | 80 | 87 | 214 | 178 | 30 | 80/130 |
| NOG AT-160 | 450 | 118 | 89 | 104 | 236 | 200 | 30 | 80/130 |
| NOG AT-190 | 552 | 130 | 103 | 103 | 268 | 232 | 30 | 80/130 |
| NOG AT-210 | 556 | 130 | 113 | 113 | 293 | 257 | 30 | 130 |
| NOG AT-240 | 628 | 160 | 130 | 130 | 328 | 292 | 30 | 130 |
| NOG AT-270 | 750 | 160 | 147 | 147 | 367 | 331 | 30 | 130 |
| NOG AT-300 | 772 | 180 | 161 | 172 | 390 | 354 | 30 | 130 |
| NOG AT-350 | 860 | 270 | 190 | 190 | 346 | 410 | 30 | 130 |
| NOG AT-400 | 938 | 291 | 262 | 262 | 466 | 466 | 30 | 130 |
قیمت اکچویتور پنوماتیک نوجیکس
تاریخ به روز رسانی قیمت 1402/08/01
| شرح | قیمت(تومان) |
| قیمت اکچویتور پنوماتیک 32 نیوتون نوجیکس | 1.000.000 |
| قیمت اکچویتور پنوماتیک 52 نیوتون نوجیکس | 1.200.000 |
| قیمت اکچویتور پنوماتیک 63 نیوتون نوجیکس | 1.500.000 |
| قیمت اکچویتور پنوماتیک 75 نیوتون نوجیکس | 1.800.000 |
| قیمت اکچویتور پنوماتیک 83 نیوتون نوجیکس | 2.100.000 |
| قیمت اکچویتور پنوماتیک 92 نیوتون نوجیکس | 3.000.000 |
| قیمت اکچویتور پنوماتیک 105 نیوتون نوجیکس | 3.650.000 |
| قیمت اکچویتور پنوماتیک 125 نیوتون نوجیکس | 4.900.000 |
| قیمت اکچویتور پنوماتیک 140 نیوتون نوجیکس | 7.300.000 |
| قیمت اکچویتور پنوماتیک 160 نیوتون نوجیکس | 12.000.000 |
| قیمت اکچویتور پنوماتیک 190 نیوتون نوجیکس | 18.000.000 |
| قیمت اکچویتور پنوماتیک 210 نیوتون نوجیکس | تماس بگیرید |
| قیمت اکچویتور پنوماتیک 240 نیوتون نوجیکس | تماس بگیرید |
| قیمت اکچویتور پنوماتیک 270 نیوتون نوجیکس | تماس بگیرید |
| قیمت اکچویتور پنوماتیک 300 نیوتون نوجیکس | تماس بگیرید |
| قیمت اکچویتور پنوماتیک 350 نیوتون نوجیکس | تماس بگیرید |
| قیمت اکچویتور پنوماتیک 400 نیوتون نوجیکس | تماس بگیرید |
تمامی قیمت ها بدلیل نوسانات ارزی در حال به روز رسانی می باشند.
اکچویتور برقی نوجیکس
اکچیتور برقی نوجیکس برای مواقعی که امکان استفاده از هوای فشرده نمی باشد می توان استفاده شود این عملگر با برق 220 ولت و 24 VDC و 24 VAC استفاده می شود.
عملکرد عملگر برقی نوجیکس با تبدیل انرژی الکتریکی به انرژی مکانیکی شافت متصل به مجرابند را چرخانده و مسیر سیال را قطع و وصل می کند. زمان باز و بسته شدن یا همان صفر و یک در این عملگر تقریبا دو برابر عملگر پنوماتیک نوجیکس می باشد.
عملگر برقی نوجیکس برای دو حالت ON/OFF و کنترل سیال می توان مورد استفاده قرار گیرد.
قیمت عملگر برقی نوجیکس
قیمت عملگر برقی نوجیکس با توجه به سایز اکچویتور و برای مورد استفاده قطع و وصل و کنترل سیال متفاوت می باشد برای دریافت قیمت و مشاوره فنی با واحد ایزار دقیق شرکت رادوکو تماس بگیرید.
اکچویتور بادی برقی نوجیکس
این عملگر با استفاده از دریافت سیگنال برق و با استفاده از انرژی هوای فشرده نیروی مکانیکی لازم برای چرخش شافت و مجرابند را تامین می کند. از مونتاژ عمگلر پنوماتیک نوجیکس با شیر برقی یا سوییج باکس می توان مسیر سیال راکنترل کرد.
عملگر نوجیکس را می توان با انواع شیرآلات صنعتی مونتاژ کرد که در ادامه یک مورد از آن ها شرح داده می شود.
شیر توپی با عملگر نوجیکس
بدلیل عملکرد سریع و عمر طولانی بسیاری از شیرآلات صنعتی از جمله شیر توپی را با عملگر نوجیکس کوبل می شود.این عملگر قابلیت این را داد تا با انواع شیر توپی با جنس ها مختلف اعم از فولادی و استیل و UPVC و برنزی و .. مونتاژ شود.
شیر توپی با عملگر پنوماتیک نوجیکس که هم برای ON/OFF قطع و وصل با شیر توپی کوبل می شود و هم می توان با نصب سوئیچ باکس روی عملگر پنوماتیک با چهار تا بیست میلی آمپر مسیر سیال را به راحتی کنترل کرد.
شیر توپی با عملگر برقی برای جاهایی که زمان باز و بسته شدن نسبت به حالت پنوماتیک مد نظر نمی باشد مورد استفاده قرار می گیرد، این عملگر قابلیت صفر و یک و همچنین کنترل مسیر سیال را دارد.
روش نصب عملگر نوجیکس
برای مونتاژ عملگر نوجیکس روی شیرآلات صنعتی حتما شافت باید چهار گوش باشد که هنگام مونتاژ به راحتی با هم ست شوند و در غیر این صورت اگه شافت چهار گوش باشد بدلیل چرخش عملگر کنترلی روی آن ندارد.
به همین دلیل ولو هایی که شافت آن های گرد می باشند باید با دستگاه فراز به چهار گوش تبدیل شوند و یک رابط برای مونتاژ به عملگر روی آن نصب شود.
بعد از مونتاژ و محکم کردن عملگر نوجیکس روی ولو با استفاده از دستگاه تست میزان نیروی گشتاوری و زمان از باز تا بسته شدن تست می شود و در مواقعی که نیاز به تست فشار باشد زیر دستگاه هیدروتست تست فشار حداکثر برای کنترل یا صفر و یک تست می شود.
خرید عملگر نوجیکس
برای خرید عملگر پنوماتیک و برقی و بادی برقی از سایز 32 نیوتون تا 400 نیوتون با واحد ابزار دقیق شرکت رادوکو تماس بگیرید.
