توضیحات
شیر پروانه ای ویفری یکی از پرکاربردترین انواع شیرآلات صنعتی است که به دلیل طراحی ساده و وزن سبک، در سیستم‌های لوله‌کشی برای کنترل یا قطع جریان سیالات به‌کار می‌رود. این نوع شیر به‌صورت مستقیم بین دو فلنج نصب می‌شود و نیازی به قطعات اضافی برای اتصال ندارد، به همین دلیل فضای کمی اشغال می‌کند و نصب آسان‌تری دارد. دیسک چرخشی داخل شیر با چرخاندن اهرم یا عملگر، به‌سرعت باز یا بسته می‌شود و این ویژگی باعث واکنش سریع سیستم به تغییرات می‌گردد. شیر پروانه‌ای ویفری در صنایع مختلف از جمله پتروشیمی، آب و فاضلاب، تهویه مطبوع و نیروگاه‌ها کاربرد فراوانی دارد.

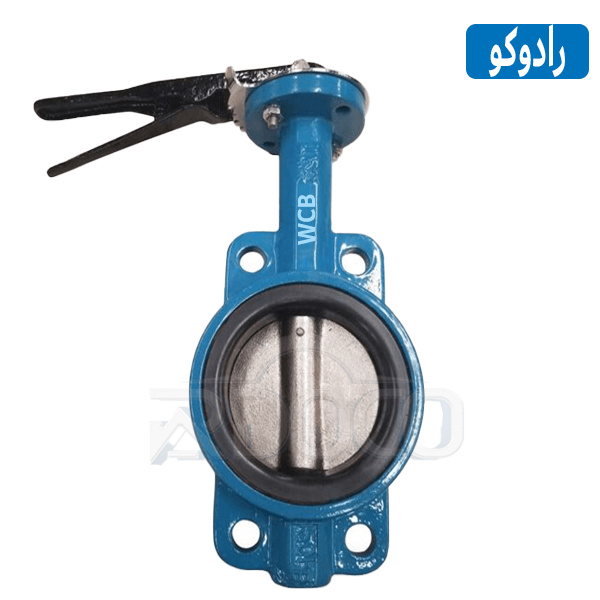

بازدید کننده محترم قیمت شیر پروانه ای 6 اینچ ویفری فولادی کلاس 150 با استاندارد طراحی برابر با API 609 و با جنس بدنه از جنس فولاد و دیسک از جنس استیل 316 و با لاینر از جنس EPDM می باشد. برای کسب اطلاع از سایر مشخصات فنی باترفلای ولو به جدول مشخصات مراجعه بفرمائید.
| مشخصات فنی | باترفلای ولو ویفری/شیر پروانه ای بین فلنجی |
| اسم لاتین | Butterfly valve |
| سایز | 6 اینچ (شش اینچ) |
| کلاس | 150 LB ANSI |
| جنس بدنه | فولاد گرید A216 GR.WCB |
| جنس دیسک (جنس پروانه) | استیل گرید 316 |
| جنس لاینر (جنس سیت) | ای پی دی ام/ EPDM |
| جنس استم(محور) | استیل 410 (S.S 410) |
| عملگر چرخشی | دسته اهرمی |
| برند | اورتون ORTON |
| ساخت کشور | چین China |
| مدل | ویفری (Wafer Type) |
| مدل مونتاژ | هم مرکز Centric |
| استاندارد طراحی | API609 |
| استاندارد تست | API598 |
| استاندارد سوراخکاری برای فلنج کلاس 150 | ASME B 16.5 (نکته: بدلیل ویفری بودن، به فلنج PN16 هم می توان وصل شود) |
| تحمل حرارتی (غیر مستقیم) | تا 130 درجه سانتی گراد |
| تحمل فشار کاری | تا 16 بار |
توضیحات تکمیلی
| سایز | 6 اینچ |
|---|---|
| مدل | ویفری |
| نوع عملگر | اهرمی |
| جنس بدنه | |
| کلاس | کلاس 150 |
| فشار کاری | PN10, PN16 |
