خرید و قیمت شیر پروانه ای 4 اینچ ابرو

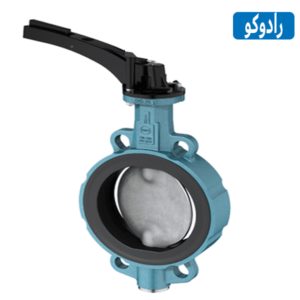

شیر پروانه ای 4 اینچ ابرو یا DN100 میلیمتر مطابق با استاندارد DIN طراحی و قابلیت نصب عملگر پنوماتیک و گیربکسی و برقی را دارد. با توجه به اینکه این مدل از شیر پروانه ای یک محصول اروپایی ساخت کشور آلمان می باشد نسبت به برند های چینی موجود در بازار ایران گرانتر است همچنین با توجه به نشیمنگاه آن که از جنس EPDM یا NBR قیمت متفاوت می باشد.
شیر پروانه ای ابرو یکی از طریف ترین طراحی ها را در انواع شیرآلات صنعتی دارد که مناسب برای خطوط تولید انبوه می باشد.
مشخصات فنی باترفلای ولو چهار اینچ Ebro
| مشخصات فنی | |
| نام محصول | شیر پروانه ای ابرو DN100 |
| اسم لاتین | Butterfly valve |
| سایز | 4 اینچ (چهار اینچ) یا 100 میلیمتر |
| کلاس | PN10/PN16 |
| جنس بدنه | GG25 |
| جنس دیسک (جنس پروانه) | استیل گرید 304 و 316 |
| جنس لاینر (جنس سیت) | EPDM و NBR |
| جنس استم(محور) | استیل |
| عملگر چرخشی | دسته اهرمی |
| برند | ابرو EBRO |
| ساخت کشور | آلمان |
| مدل | ویفری (Wafer Taype) |
| مدل مونتاژ | هم مرکز Centric |
| فیس تو فیس | EN 558 Series 20
ISO 5752 Series 20 API 609 Table 1 |
| قابلیت نصب عملگر | دارد |
| استاندارد سوراخکاری | EN 1092 PN 6/10/16
ASME Class 150 AS 4087 PN 16 |
| تحمل حرارتی (غیر مستقیم) | -40 درجه تا 200 درجه سانتی گراد |
| تحمل فشار کاری | تا 16 بار |
ابعاد باترفلای ولو 4 اینچ ابرو
| ابعاد شیر پروانه ای ابرو DN100 | |
| سایز | 4 اینچ |
| A | 167mm |
| B | 115mm |
| C | 282mm |
| D | 158mm |
| DI | 98.5mm |
| E | 52mm |
| F | 65mm |
| G | 14mm |
| H1 | 16mm |
| H2 | 25mm |
| Z | 85mm |
توضیحات تکمیلی
| سایز | 4 اینچ |
|---|---|
| مدل | ویفری |
| نوع عملگر | اهرمی |
| جنس بدنه | |
| کلاس | PN16, PN10 |
| فشار کاری | PN10, PN16 |
