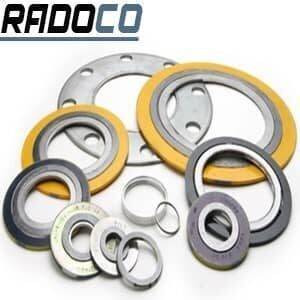

گسکت اسپیرال وند یا واشر اسپیرال وند Gasket Spiral Wound فضای خالی بین دو تا سطح را پر می کنند که آببندی و عدم نشتی یال انجام شود. واشر اسپیرال وند مطابق استاندارد استاندارد ASME B16.20 در دو مدل گست دو رینگ اسپیرال وند و گست تک رینگ اسپیرال وند تولید می شود. واشر اسپیرال وند یا با فیلر تفلون یا گرافیت پوشش داده می شود. در ادامه قیمت گسکت اسپیرال وند و انواع واشر اسپیرال وند و کاربرد و مزایا و معایب و ابعاد و استاندارد گسکت اسپیرال وند و … توضیح داده می شود.
فروش گسکت اسپیرال وند
فروش گسکت اسپیرال وند و یا فروش انواع واشر اسپیرال وند برای انواع پروژه های صنعتی و پتروشیمی و…با تعداد تک و عمده با برند کلینگر انگلیس در شرکت رادوکو انجام می شود. جهت خرید محصول با واحد پایپینگ رادوکو تماس بگیرید.
وارد کننده گسکت اسپیرال وند
شرکت رادوکو وارد کننده انواع گسکت اسپیرال وند با برند کلینگر انگلیس می باشد.
انواع واشر اسپیرال وند
انواع واشر اسپیرال وند یا انواع گسکت اسپیرال وند برای پر کردن فضای بین شیرآلات صنعتی و فلنج استفاده می شود. واشر اسپیرال وند مطابق استاندارد ASME B16.20 به دوم مدل دورینگ و تک رینگ تقیسم می شود.
گسکت اسپیرال وند تک رینگ
گسکت اسپیرال وند تک رینگ که شامل یک رینگ بیرونی و یک فیلر می باشد. که معمولا جنس رینگ هم استیل می باشد.استاندارد ابعادی گسکت اسپیرال وند تک رینگ مطابق استاندارد ASME B16.20 می باشد.
گسکت اسپیرال وند دو رینگ
گسکت اسپیرال وند دو رینگ دارای یک رینگ بیرونی و یک رینگ داخلی و یک فیلر یا پوشش گرافیت یا تفلون و.. می باشد.استاندارد ابعادی گسکت اسپیرال وند هم مطابق ASME B16.20 می باشد.
مشخصات گسکت اسپیرال وند
کاتالوگ استانداردGasket اسپیرال وند : دانلود
قیمت گسکت اسپیرال وند
قیمت گسکت اسپیرال وند و یا قیمت گسکت نسوز سیم دار و گسکت تفلونی و گسکت رینگی و … با توجه به سایز و جنس و ضخامت آن دارای قیمت متفاوتی می باشد برای اطلاع از قیمت ها فروش تک و عمده با واحد پایپینگ رادوکو تماس بگیرید.
لیست قیمت گسکت اسپیرال وند کلاس 150
بازدید کننده محترم قیمت درج شده برای واشر با فیلر گرافیت و همراه استیل 304 و رینگ بیرون کربن استیل و ابعاد مطابق استاندارد ASME B16.20 می باشد.
تاریخ به روز رسانی قیمت 1403/03/20
| شرحششررش | قیمت(تومان) |
| قیمت گسکت اسپیرال سایز 1/2 اینچ کلاس 150 | 24.000 |
| قیمت گسکت اسپیرال سایز 3/4 اینچ کلاس 150 | 28.000 |
| قیمت گسکت اسپیرال سایز 1 اینچ کلاس 150 | 33.000 |
| قیمت گسکت اسپیرال سایز 1/4 1 اینچ کلاس 150 | 38.000 |
| قیمت گسکت اسپیرال سایز 1/2 1 اینچ کلاس 150 | 43.000 |
| قیمت گسکت اسپیرال سایز 2 اینچ کلاس 150 | 65.000 |
| قیمت گسکت اسپیرال سایز 1.22 اینچ کلاس 150 | 80.000 |
| قیمت گسکت اسپیرال سایز 3 اینچ کلاس 150 | 85.000 |
| قیمت گسکت اسپیرال سایز 4 اینچ کلاس 150 | 130.000 |
| قیمت گسکت اسپیرال سایز 5 اینچ کلاس 150 | 150.000 |
| قیمت گسکت اسپیرال سایز 6 اینچ کلاس 150 | 180.000 |
| قیمت گسکت اسپیرال سایز 8 اینچ کلاس 150 | 210.000 |
| قیمت گسکت اسپیرال سایز 10 اینچ کلاس 150 | 300.000 |
| قیمت گسکت اسپیرال سایز 12 اینچ کلاس 150 | 420.000 |
قیمت گسکت pn16
بازدید کننده محترم قیمت درج شده مربوط به واشر تک رینگ با جنس فیلر گرافیت و جنس رینگ داخل استیل 316 می باشد.
تاریخ به روز رسانی قیمت 1403/03/20
| شرح | قیمت(ه) |
| قیمت گسکت اسپیرال سایز 1/2 اینچ PN16 | 24.000 |
| قیمت گسکت اسپیرال سایز 3/4 اینچ PN16 | 28.000 |
| قیمت گسکت اسپیرال سایز 1 اینچ PN16 | 33.000 |
| قیمت گسکت اسپیرال سایز 1/4 1 اینچ PN16 | 38.000 |
| قیمت گسکت اسپیرال سایز 1/2 1 اینچ PN16 | 43.000 |
| قیمت گسکت اسپیرال سایز 2 اینچ PN16 | 65.000 |
| قیمت گسکت اسپیرال سایز 3 اینچ PN16 | 85.000 |
| قیمت گسکت اسپیرال سایز 4 اینچ PN16 | 130.000 |
| قیمت گسکت اسپیرال سایز 5 اینچ PN16 | 150.000 |
| قیمت گسکت اسپیرال سایز 6 اینچ PN16 | 180.000 |
| قیمت گسکت اسپیرال سایز 8 اینچ PN16 | 210.000 |
| قیمت گسکت اسپیرال سایز 10 اینچ PN16 | 300.000 |
| قیمت گسکت اسپیرال سایز 12 اینچ PN16 | تماس بگیرید |
| قیمت گسکت اسپیرال سایز 14 اینچ PN16 | تماس بگیرید |
| قیمت گسکت اسپیرال سایز 16 اینچ PN16 | تماس بگیرید |
| قیمت گسکت اسپیرال سایز 18 اینچ PN16 | تماس بگیرید |
| قیمت گسکت اسپیرال سایز 20 اینچ PN16 | تماس بگیرید |
| قیمت گسکت اسپیرال سایز 24 اینچ PN16 | تماس بگیرید |
لیست قیمت گسکت اسپیرال وند کلاس 300
بازدید کننده محترم قیمت های درج شده مربوط به واشر تک رینگ با فیلر گرافیت و استیل کلاس 300 می باشد.
تاریخ به روز رسانی قیمت 1403/03/20
| شرح | قیمت(تومان) |
| قیمت گسکت اسپیرال سایز 1/2 اینچ کلاس 300 | 30.000 |
| قیمت گسکت اسپیرال سایز 3/4 اینچ کلاس 300 | 35.000 |
| قیمت گسکت اسپیرال سایز 1 اینچ کلاس 300 | 40.000 |
| قیمت گسکت اسپیرال سایز 1/4 1 اینچ کلاس 300 | 45.000 |
| قیمت گسکت اسپیرال سایز 1/2 1 اینچ کلاس 300 | 50.000 |
| قیمت گسکت اسپیرال سایز 2 اینچ کلاس 300 | 70.000 |
| قیمت گسکت اسپیرال سایز 21.2 اینچ کلاس 300 | 85.000 |
| قیمت گسکت اسپیرال سایز 3 اینچ کلاس 300 | 100.000 |
| قیمت گسکت اسپیرال سایز 4 اینچ کلاس 300 | 150.000 |
| قیمت گسکت اسپیرال سایز 5 اینچ کلاس 300 | 180.000 |
| قیمت گسکت اسپیرال سایز 6 اینچ کلاس 300 | 200.000 |
| قیمت گسکت اسپیرال سایز 8 اینچ کلاس 300 | 290.000 |
| قیمت گسکت اسپیرال سایز 10 اینچ کلاس 300 | 340.000 |
| قیمت گسکت اسپیرال سایز 12 اینچ کلاس 300 | 500.000 |
| قیمت گسکت اسپیرال سایز 14 اینچ کلاس 300 | 650.000 |
| قیمت گسکت اسپیرال سایز 16 اینچ کلاس 300 | 750.000 |
| قیمت گسکت اسپیرال سایز 18 اینچ کلاس 300 | 950.000 |
| قیمت گسکت اسپیرال سایز 20 اینچ کلاس 300 | 1.100.000 |
| قیمت گسکت اسپیرال سایز 24 اینچ کلاس 300 | 1.800.000 |
لیست قیمت گسکت اسپیرال وند کلاس 600
تاریخ به روز رسانی قیمت 1403/03/20
| شرح | قیمت(تومان) |
| قیمت گسکت اسپیرال سایز 1/2 اینچ کلاس 600 | 30.000 |
| قیمت گسکت اسپیرال سایز 3/4 اینچ کلاس 600 | 35.000 |
| قیمت گسکت اسپیرال سایز 1 اینچ کلاس 600 | 40.000 |
| قیمت گسکت اسپیرال سایز 1/4 1 اینچ کلاس 600 | 45.000 |
| قیمت گسکت اسپیرال سایز 1/2 1 اینچ کلاس 600 | 50.000 |
| قیمت گسکت اسپیرال سایز 2 اینچ کلاس 600 | 70.000 |
| قیمت گسکت اسپیرال سایز 21.2 اینچ کلاس 600 | 85.000 |
| قیمت گسکت اسپیرال سایز 3 اینچ کلاس 600 | 100.000 |
| قیمت گسکت اسپیرال سایز 4 اینچ کلاس 600 | 160.000 |
| قیمت گسکت اسپیرال سایز 5 اینچ کلاس 600 | 210.000 |
| قیمت گسکت اسپیرال سایز 6 اینچ کلاس 600 | 240.000 |
| قیمت گسکت اسپیرال سایز 8 اینچ کلاس 600 | 350.000 |
| قیمت گسکت اسپیرال سایز 10 اینچ کلاس 600 | 550.000 |
| قیمت گسکت اسپیرال سایز 12 اینچ کلاس 600 | 700.000 |
| قیمت گسکت اسپیرال سایز 14 اینچ کلاس 600 | 850.000 |
| قیمت گسکت اسپیرال سایز 16 اینچ کلاس 600 | 1.200.000 |
| قیمت گسکت اسپیرال سایز 18 اینچ کلاس 600 | 1.400.000 |
| قیمت گسکت اسپیرال سایز 20 اینچ کلاس 600 | 1.800.000 |
| قیمت گسکت اسپیرال سایز 24 اینچ کلاس 600 | 2.000.000 |
لیست قیمت گسکت اسپیرال وند کلاس 900
| شرح | قیمت(تومان) |
| اسپیرال وند سایز 1/2 اینچ کلاس 900 دو رینگ | 65.000 |
| اسپیرال وند سایز 3/4 اینچ کلاس 900 | 80.000 |
| اسپیرال وند سایز 1 اینچ کلاس 900 | 120.000 |
| اسپیرال وند سایز 1 1/2اینچ کلاس 900 | 130.000 |
| اسپیرال وند سایز 1 1/4اینچ کلاس 900 | 145.000 |
| اسپیرال وند سایز 2اینچ کلاس 900 | 235.000 |
| اسپیرال وند سایز 3اینچ کلاس 900 | 300.000 |
| اسپیرال وند سایز 4اینچ کلاس 900 | 380.000 |
| اسپیرال وند سایز 5اینچ کلاس 900 | 520.000 |
| اسپیرال وند سایز 6اینچ کلاس 900 | 650.000 |
| اسپیرال وند سایز 8اینچ کلاس 900 | 780.000 |
| اسپیرال وند سایز 10اینچ کلاس 900 | 1.050.000 |
| اسپیرال وند سایز 12اینچ کلاس 900 | تماس بگیرید |
| اسپیرال وند سایز 14اینچ کلاس 900 | تماس بگیرید |
| سایز 16اینچ کلاس 900 | تماس بگیرید |
| سایز 18اینچ کلاس 900 | تماس بگیرید |
| سایز 20اینچ کلاس 900 | تماس بگیرید |
| سایز 24اینچ کلاس 900 | تماس بگیرید |
لیست قیمت گسکت اسپیرال وند کلاس 1500
| شرح | قیمت(تومان) |
| اسپیرال سایز 1/2 اینچ کلاس 1500 | 65.000 |
| اسپیرال سایز 3/4 اینچ کلاس 1500 | 78.000 |
| اسپیرال سایز 1 اینچ کلاس 1500 | 117.000 |
| اسپیرال سایز 1 1/2اینچ کلاس 1500 | 130.000 |
| اسپیرال سایز 1 1/4اینچ کلاس 1500 | 143.000 |
| اسپیرال سایز 2اینچ کلاس 1500 | 234.000 |
| اسپیرال سایز 3اینچ کلاس 1500 | 299.000 |
| اسپیرال سایز 4اینچ کلاس 1500 | 377.000 |
| اسپیرال سایز 5اینچ کلاس 1500 | 520.000 |
| اسپیرال سایز 6اینچ کلاس 1500 | 700.000 |
| اسپیرال سایز 8اینچ کلاس 1500 | 850.000 |
| اسپیرال سایز 10اینچ کلاس 1500 | 1.040.000 |
| اسپیرال سایز 12اینچ کلاس 1500 | 1.430.000 |
| اسپیرال سایز 14اینچ کلاس 1500 | تماس بگیرید |
| اسپیرال سایز 16اینچ کلاس 1500 | تماس بگیرید |
| اسپیرال سایز 18اینچ کلاس 1500 | تماس بگیرید |
| اسپیرال سایز 20اینچ کلاس 1500 | تماس بگیرید |
| اسپیرال سایز 24اینچ کلاس 1500 | تماس بگیرید |
لیست قیمت گسکت اسپیرال وند کلاس 2500
| شرح | قیمت(تومان) |
| واشر اسپیرال سایز 1/2 اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 3/4 اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 1 اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 1 1/2اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 1 1/4اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 2اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 3اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 4اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 5اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 6اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 8اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 10اینچ کلاس 1500 | تماس بگیرید |
| واشر اسپیرال سایز 12اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 14اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 16اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 18اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 20اینچ کلاس 2500 | تماس بگیرید |
| واشر اسپیرال سایز 24اینچ کلاس 2500 | تماس بگیرید |
با عرض پوزس به علت نوسانات ارزی قیمت محصولات تغییر کرده است لطفا برای موجودی و قیمت محصولات تماس بگیرید.
کاربرد واشر اسپیرال وند
- صنایع غذایی
- صنایع دارویی
- صنایع شیمیایی
- کارخانه های فولاد
- کارخانه های سیمان
- صنایع اتومبیل سازی
- خطوط گاز و ایستگاه گاز
- پتروشیمی و پالایشگاه ها
- کارخانه سرامیک و کاشی سازی و …
مزایا واشر اسپیرال وند
- طول عمر بالا
- قیمت مناسب
- برای کاربری های مختلف استفاده می شود.
- آببندی در هر دو طرف را انجام می دهد.
- امکان تعویض آن در محل نصب وجود دارد.
- برای سیال های مختلف می توان از آن استفاده کرد.
روش نصب واشر اسپیرال وند
روش نصب واشر اسپیرال وند به این گونه هست که ابتدا یک سطح واشر را به فلنج چسبانده و حتما باید جوری تنظیم شود که لبه واشر روی سوراخ های فلنج نباشد. بعد از تنظیم واشر با دو روش چسب قطرهای یا با روش نگه داشتن با دست و چسباندن فلنج دیگر به واشر و بستن آرام پیچ ها نصب شود.
بستن پیچ ها باید آرام و همگی باهم باشد تا گسکت حرکت نکرده و آببندی انجام شود. پیشنهاد می شود با توجه به مهارت در روش دوم و همچنین زمان بیشتر از چسب قطره ای در دو نقطعه بالا و پایین استفاده کرده و سپس فلنج دوم یا ولو را روی آن بسته و پیچ ها را به آرامی محکم کنید.
برای نصب گسکت اسپیرال وند باید مطابق استاندارد و سایز و کلاس فلنج سفارش گذاری انجام شود.فلنج های مطابق استاندارد ASME B16.5 تا سایز 24 اینچ و از سایز 26 اینچ به بالا مطابق استاندارد ASME B16.47 دارای دو سری A,B می باشند که هنگام نصب باید دقت کرد که گسکت مطابق فلنج انتخاب شده باید زیرا پیچ های فلنج به خوبی بسته نمی شود و عملا آببندی لازم انجام نمی گیرد.
سازنده گسکت اسپیرال وند
معتبرترین و با کیفیت ترین برند سازنده گسکت اسپیرال وند شرکت کیلینگر انگلیس می باشد.
جدول ابعاد گسکت اسپیرال وند گسکت اسپیرال وند کلاس 150
گسکت اسپیرال وند کلاس 150 مطابق استاندارد ASME B16.20 می باشد و برای آببندی بین فلنج کلاس 150 و شیرآلات صنعتی با فلنج کلاس 150 استفاده می شود.
|
سایز اینچ |
رینگ مرکزی | المنت آببندی | رینگ داخلی | |||
| قطر داخلی | قطر خارجی | قطر داخلی | قطر خارجی | قطر داخلی | قطر خارجی | |
| میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | |
| 1/2 | 47.8 | 30.3 | 31.8 | 19.1 | 20.1 | 14.2 |
| 3/4 | 57.2 | 38.1 | 39.6 | 25.4 | 26.4 | 20.6 |
| 1 | 66.8 | 46.3 | 47.8 | 31.8 | 32.8 | 26.9 |
| 1/4 1 | 76.2 | 59.0 | 60.5 | 47.8 | 48.8 | 38.1 |
| 1/2 1 | 85.9 | 68.4 | 69.9 | 54.1 | 55.6 | 44.5 |
| 2 | 104.9 | 84.4 | 85.9 | 69.9 | 71.4 | 55.6 |
| 1/2 2 | 124.0 | 97.1 | 98.6 | 82.6 | 84.1 | 66.5 |
| 3 | 136.7 | 119.2 | 120.7 | 101.6 | 103.1 | 81.0 |
| 4 | 174.8 | 147.9 | 149.4 | 127.0 | 128.5 | 106.4 |
| 5 | 196.9 | 176.3 | 177.8 | 155.7 | 157.2 | 131.8 |
| 6 | 222.3 | 208.1 | 209.6 | 182.6 | 184.1 | 157.2 |
| 8 | 279.4 | 262.2 | 263.7 | 233.4 | 234.9 | 215.9 |
| 10 | 339.9 | 316.0 | 317.5 | 287.3 | 288.8 | 268.2 |
| 12 | 409.7 | 373.2 | 374.7 | 339.9 | 341.4 | 317.5 |
| 14 | 450.9 | 404.9 | 406.4 | 371.6 | 373.1 | 349.3 |
| 16 | 514.4 | 462.1 | 463.6 | 422.4 | 423.9 | 400.1 |
| 18 | 549.4 | 525.6 | 527.1 | 474.7 | 476.2 | 449.3 |
| 20 | 606.6 | 576.4 | 577.9 | 525.5 | 527.0 | 500.1 |
| 24 | 717.6 | 684.3 | 685.8 | 628.7 | 630.2 | 603.3 |
گسکت اسپیرال وند کلاس 300
واشر اسپیرال وند کلاس 300 مطابق استاندارد ASME B16.20 و برای آببندی بین فلنج کلاس 300 مورد استفاده قرار می گیرد.
|
سایز اینچ |
رینگ مرکزی | المنت آببندی | رینگ داخلی | |||
| قطر داخلی | قطر خارجی | قطر داخلی | قطر خارجی | قطر داخلی | قطر خارجی | |
| میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | |
| 1/2 | 54.1 | 30.3 | 31.8 | 19.1 | 20.1 | 14.2 |
| 3/4 | 66.8 | 38.1 | 39.6 | 25.4 | 26.4 | 20.6 |
| 1 | 73.2 | 46.3 | 47.8 | 31.8 | 32.8 | 26.9 |
| 1/4 1 | 82.6 | 59.0 | 60.5 | 47.8 | 48.8 | 38.1 |
| 1/2 1 | 95.3 | 68.4 | 69.9 | 54.1 | 55.6 | 44.5 |
| 2 | 111.3 | 84.4 | 85.9 | 69.9 | 71.4 | 55.6 |
| 1/2 2 | 130.3 | 97.1 | 98.6 | 82.6 | 84.1 | 66.5 |
| 3 | 149.4 | 119.2 | 120.7 | 101.6 | 103.1 | 81.0 |
| 4 | 181.1 | 147.9 | 149.4 | 127.0 | 128.5 | 106.4 |
| 5 | 215.9 | 176.3 | 177.8 | 155.7 | 157.2 | 131.8 |
| 6 | 251.0 | 208.1 | 209.6 | 182.6 | 184.1 | 157.2 |
| 8 | 308.1 | 262.2 | 263.7 | 233.4 | 234.9 | 215.9 |
| 10 | 362.0 | 316.0 | 317.5 | 287.3 | 288.8 | 268.2 |
| 12 | 422.4 | 373.2 | 374.7 | 339.9 | 341.4 | 317.5 |
| 14 | 485.9 | 404.9 | 406.4 | 371.6 | 373.1 | 349.3 |
| 16 | 539.8 | 462.1 | 463.6 | 422.4 | 423.9 | 400.1 |
| 18 | 596.9 | 525.6 | 527.1 | 474.7 | 476.2 | 449.3 |
| 20 | 654.1 | 576.4 | 577.9 | 525.5 | 527.0 | 500.1 |
| 24 | 774.7 | 684.3 | 685.8 | 628.7 | 630.2 | 603.3 |
گسکت اسپیرال وند کلاس 600
|
سایز اینچ |
رینگ مرکزی | المنت آببندی | رینگ داخلی | |||
| قطر داخلی | قطر خارجی | قطر داخلی | قطر خارجی | قطر داخلی | قطر خارجی | |
| میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | |
| 1/2 | 54.1 | 30.3 | 31.8 | 19.1 | 20.1 | 14.2 |
| 3/4 | 66.8 | 38.1 | 39.6 | 25.4 | 26.4 | 20.6 |
| 1 | 73.2 | 46.3 | 47.8 | 31.8 | 32.8 | 26.9 |
| 1/4 1 | 82.6 | 59.0 | 60.5 | 47.8 | 48.8 | 38.1 |
| 1/2 1 | 95.3 | 68.4 | 69.9 | 54.1 | 55.6 | 44.5 |
| 2 | 111.3 | 84.4 | 85.9 | 69.9 | 71.4 | 55.6 |
| 1/2 2 | 130.3 | 97.1 | 98.6 | 82.6 | 84.1 | 66.5 |
| 3 | 149.4 | 119.2 | 120.7 | 101.6 | 103.1 | 81.0 |
| 4 | 193.8 | 147.9 | 149.4 | 120.7 | 122.2 | 102.6 |
| 5 | 241.3 | 176.3 | 177.8 | 147.6 | 149.1 | 128.3 |
| 6 | 266.7 | 208.1 | 209.6 | 174.8 | 176.3 | 154.9 |
| 8 | 320.8 | 262.2 | 263.7 | 225.6 | 227.1 | 205.7 |
| 10 | 400.1 | 316.0 | 317.5 | 274.6 | 276.1 | 255.3 |
| 12 | 457.2 | 373.2 | 374.7 | 327.2 | 328.7 | 307.3 |
| 14 | 492.3 | 404.9 | 406.4 | 362.0 | 363.5 | 342.9 |
| 16 | 565.2 | 462.1 | 463.6 | 412.8 | 414.3 | 389.9 |
| 18 | 612.9 | 525.6 | 527.1 | 469.9 | 471.4 | 438.2 |
| 20 | 682.8 | 576.4 | 577.9 | 520.7 | 522.2 | 489.0 |
| 24 | 790.7 | 684.3 | 685.8 | 628.7 | 630.2 | 590.6 |
واشر اسپیرال وند کلاس 900
|
سایز اینچ |
رینگ مرکزی | المنت آببندی | رینگ داخلی | |||
| قطر داخلی | قطر خارجی | قطر داخلی | قطر خارجی | قطر داخلی | قطر خارجی | |
| میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | |
| 1/2 | 63.5 | 30.3 | 31.8 | 19.1 | 20.1 | 14.2 |
| 3/4 | 69.9 | 38.1 | 39.6 | 25.4 | 26.4 | 20.6 |
| 1 | 79.5 | 46.3 | 47.8 | 31.8 | 32.8 | 26.9 |
| 1/4 1 | 88.9 | 59.0 | 60.5 | 39.6 | 40.6 | 33.3 |
| 1/2 1 | 98.6 | 68.4 | 69.9 | 47.8 | 49.3 | 41.4 |
| 2 | 143.0 | 84.4 | 85.9 | 58.7 | 60.2 | 52.3 |
| 1/2 2 | 165.1 | 97.1 | 98.6 | 69.9 | 71.4 | 63.5 |
| 3 | 168.4 | 119.2 | 120.7 | 95.3 | 96.8 | 78.7 |
| 4 | 206.5 | 147.9 | 149.4 | 120.7 | 122.2 | 102.6 |
| 5 | 247.7 | 176.3 | 177.8 | 147.6 | 149.1 | 128.3 |
| 6 | 289.1 | 208.1 | 209.6 | 174.8 | 176.3 | 154.9 |
| 8 | 358.9 | 255.8 | 257.3 | 222.3 | 223.8 | 196.9 |
| 10 | 435.1 | 309.7 | 311.2 | 276.4 | 277.9 | 246.1 |
| 12 | 498.6 | 366.8 | 368.3 | 323.9 | 325.4 | 292.1 |
| 14 | 520.7 | 398.6 | 400.1 | 355.6 | 357.1 | 320.8 |
| 16 | 574.8 | 455.7 | 457.2 | 412.8 | 414.3 | 374.7 |
| 18 | 638.3 | 519.2 | 520.7 | 463.6 | 465.1 | 425.5 |
| 20 | 698.5 | 570.0 | 571.5 | 520.7 | 522.2 | 482.6 |
| 24 | 838.2 | 678.0 | 679.5 | 628.7 | 630.2 | 590.6 |
واشر اسپیرال وند کلاس 1500
|
سایز اینچ |
رینگ مرکزی | المنت آببندی | رینگ داخلی | |||
| قطر داخلی | قطر خارجی | قطر داخلی | قطر خارجی | قطر داخلی | قطر خارجی | |
| میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | |
| 1/2 | 63.5 | 30.3 | 31.8 | 19.1 | 20.1 | 14.2 |
| 3/4 | 69.9 | 38.1 | 39.6 | 25.4 | 26.4 | 20.6 |
| 1 | 79.5 | 46.3 | 47.8 | 31.8 | 32.8 | 26.9 |
| 1/4 1 | 88.9 | 59.0 | 60.5 | 39.6 | 40.6 | 33.3 |
| 1/2 1 | 98.6 | 68.4 | 69.9 | 47.8 | 49.3 | 41.4 |
| 2 | 143.0 | 84.4 | 85.9 | 58.7 | 60.2 | 52.3 |
| 1/2 2 | 165.1 | 97.1 | 98.6 | 69.9 | 71.4 | 63.5 |
| 3 | 174.8 | 119.2 | 120.7 | 92.2 | 93.7 | 78.7 |
| 4 | 209.6 | 147.9 | 149.4 | 117.6 | 119.1 | 97.8 |
| 5 | 254.0 | 176.3 | 177.8 | 143.0 | 144.5 | 124.5 |
| 6 | 282.7 | 208.1 | 209.6 | 171.5 | 173.0 | 147.3 |
| 8 | 352.6 | 255.8 | 257.3 | 215.9 | 217.4 | 196.9 |
| 10 | 435.1 | 309.7 | 311.2 | 266.7 | 268.2 | 246.1 |
| 12 | 520.7 | 366.8 | 368.3 | 323.9 | 325.4 | 292.1 |
| 14 | 577.9 | 398.6 | 400.1 | 362.0 | 363.5 | 320.8 |
| 16 | 641.4 | 455.7 | 457.2 | 406.4 | 407.9 | 368.3 |
| 18 | 704.9 | 519.2 | 520.7 | 463.6 | 465.1 | 425.5 |
| 20 | 755.7 | 570.0 | 571.5 | 514.4 | 515.9 | 476.3 |
| 24 | 901.7 | 678.0 | 679.5 | 616.0 | 617.5 | 577.9 |
واشر اسپیرال وند کلاس 2500
|
سایز اینچ |
رینگ مرکزی | المنت آببندی | رینگ داخلی | |||
| قطر داخلی | قطر خارجی | قطر داخلی | قطر خارجی | قطر داخلی | قطر خارجی | |
| میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | میلیمتر | |
| 1/2 | 69.9 | 30.3 | 31.8 | 19.1 | 20.1 | 14.2 |
| 3/4 | 76.2 | 38.1 | 39.6 | 25.4 | 26.4 | 20.6 |
| 1 | 85.9 | 46.3 | 47.8 | 31.8 | 32.8 | 26.9 |
| 1/4 1 | 104.9 | 59.0 | 60.5 | 39.6 | 40.6 | 33.3 |
| 1/2 1 | 117.6 | 68.4 | 69.9 | 47.8 | 49.3 | 41.4 |
| 2 | 146.1 | 84.4 | 85.9 | 58.7 | 60.2 | 52.3 |
| 1/2 2 | 168.4 | 97.1 | 98.6 | 69.9 | 71.4 | 63.5 |
| 3 | 196.9 | 119.2 | 120.7 | 92.2 | 93.7 | 78.7 |
| 4 | 235.0 | 147.9 | 149.4 | 117.6 | 119.1 | 97.8 |
| 5 | 279.4 | 176.3 | 177.8 | 143.0 | 144.5 | 124.5 |
| 6 | 317.5 | 208.1 | 209.6 | 171.5 | 173.0 | 147.3 |
| 8 | 387.4 | 255.8 | 257.3 | 215.9 | 217.4 | 196.9 |
| 10 | 476.3 | 309.7 | 311.2 | 270.0 | 271.5 | 246.1 |
| 12 | 549.4 | 366.8 | 368.3 | 317.5 | 319.0 | 292.1 |
| 14 | 69.9 | 30.3 | 31.8 | 19.1 | 20.1 | 14.2 |
| 16 | 76.2 | 38.1 | 39.6 | 25.4 | 26.4 | 20.6 |
| 18 | 85.9 | 46.3 | 47.8 | 31.8 | 32.8 | 26.9 |
| 20 | 104.9 | 59.0 | 60.5 | 39.6 | 40.6 | 33.3 |
| 24 | 117.6 | 68.4 | 69.9 | 47.8 | 49.3 | 41.4 |
