شیر پروانه ای کیتز که به آن باترفلای ولو کیتز هم گفته می شود مطابق استاندارد API609,MSS-SP 67,EN593,JIS B 2032 طراحی و در مدل های شیر پروانه ای ویفری کیتز و شیر پروانه ای لاگ کیتز تولید می شوند. باترفلای ولو کیتز با عملگر های مختلفی مثل اهرم و گیربکس و پنوماتیک و عملگر برقی مونتاژ می شود. شیر پروانه ای گیربکسی کیتز و شیر پروانه ای پنوماتیک کیتز بیشتر از دو مدل دیگر استفاده می شوند. شیر پروانه ای KITZ به راحتی با چرخش دیسک متصل شافت می توان مسیر سیال را کنترل یا مسدود کند، کیتز یکی از کارخانه های معتبر جهان می باشد که در کنار شیر پروانه ای ابرو و شیر پروانه ای کیتز توانسته به خوبی رضایت مشتریان را بدست آورد. در ادامه انواع و مزایا و معایب و مشخصات فنی و نحوه نصب و نمایندگی شیر پروانه ای کیتز و قیمت فروش شیر پروانه ای کیتز و..توضیح داده می شود.
نمایندگی شیر پروانه ای کیتز
نمایندگی فروش شیر پروانه ای، فروش انواع شیر پروانه ای کیتز از سایز 2 اینچ تا 28 اینچ با عملگر های اهرم و گیربکس و پنوماتیک و برقی در سه مدل ویفری و لاگ و فلنج دار به صورت تک و عمده به مشتریان گرامی عرضه می کند.
اجزا باترفلای ولو کیتز
مشخصات فنی شیر پروانه ای کیتز
- می توان شیر پروانه ای Kitz را با حالت های افقی و عمودی و یا زاویه دلخواه نصب کرد.
- آببندی صد درصد در تمامی حالت های نصب انجام می شوند.
- امکان تعویض قطعات آن وجود دارد.
- تعمیر آن در محل نصب انجام می شود.
- مطابق تمامی استاندارد های API,EN,.. تولید می شوند.
- با توجه به سیال ها در متریال های مختلف تولید می شوند.
- با سرعت و اطمینان بالا در روی تمام خطوط نصب می شود.
- قابلیت نصب عملگرهای مختلف روی آن وجود دارد.
قیمت شیر پروانه ای کیتز
قیمت شیر پروانه ای ویفری کیتز
| قیمت شیر پروانه ای کیتز کلاس150 | قیمت(تومان) |
| قیمت فروش شیرپروانه ای کیتز سایز 1 اینچ کلاس 150 | تماس بگیرید |
| قیمت فروش شیرپروانه ای کیتز سایز 2 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 3 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 4 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 5اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 6اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 8 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 10اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 12اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 14اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 16اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 18 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 20اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 24 اینچ کلاس 150 | تماس بگیرید |
قیمت شیرپروانه ای چدنی کیتز
|
قیمت شیر پروانه ای کیتز PN16 |
قیمت(تومان) |
| قیمت باترفلای ولو کیتز سایز 2 اینچ PN16 | تماس بگیرید |
| قیمت باترفلای ولو کیتز سایز 3 اینچ PN16 | تماس بگیرید |
| قیمت باترفلای ولو کیتز سایز 4 اینچ PN16 | تماس بگیرید |
| قیمت باترفلای ولو کیتز سایز 5 اینچ PN16 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 6 اینچ PN16 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 8 اینچ PN16 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 10 اینچPN16 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 12اینچ کلاس PN16 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 14 اینچ کلاس PN16 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 16 اینچ کلاس PN16 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 18 اینچ کلاس PN16 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 20 اینچ کلاس PN16 | تماس بگیرید |
| قیمت شیر پروانه ای KITZ سایز 24 اینچ کلاس PN16 | تماس بگیرید |
قیمت شیر پروانه ای لاگ کیتز
| قیمت شیر پروانه ای لاگ KITZ کلاس150 | قیمت(تومان) |
| قیمت شیر پروانه ای لاگ KITZ سایز2 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای لاگ KITZ سایز3اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای لاگ KITZ سایز4 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای لاگ KITZ سایز5 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای لاگ KITZ سایز6 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای لاگ KITZ سایز8 اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای لاگ KITZ سایز10اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای لاگ KITZ سایز12اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای لاگ KITZ سایز14اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای لاگ KITZ سایز16اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای لاگ KITZ سایز18اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای لاگ KITZ سایز20اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای لاگ KITZ سایز24اینچ کلاس 150 | تماس بگیرید |
| قیمت شیر پروانه ای لاگ KITZ سایز28اینچ کلاس 150 | تماس بگیرید |
با عرض پوزش به دلیل نوسان قیمت ارز قیمت برخی از محصولات تغییر کرده است لطفا جهت اطلاع از موجودی و همچنین قیمت باترفلای ولو کیتز با واحد پایپینگ تماس بگیرید.
انواع شیر پروانه ای کیتز

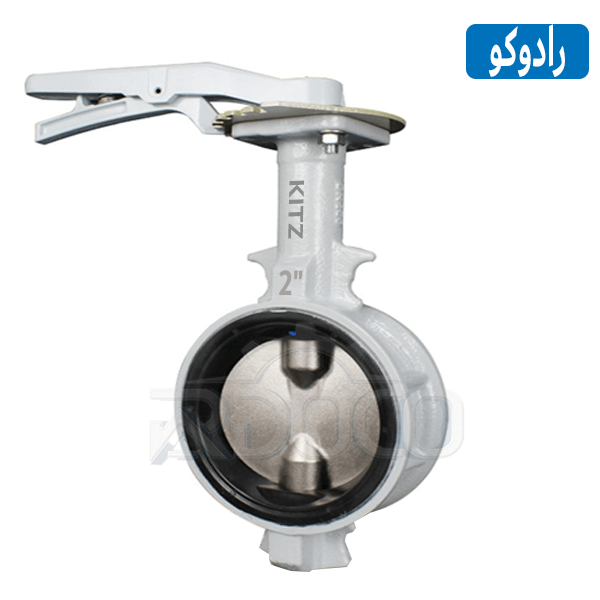

شیر پروانه ای ویفری کیتز
شیرپروانه ای ویفری کیتز یا باترفلای ولو ویفری کیتز در جنس های مختلف چدن و آلومینیوم برنز و فولاد و استیل در کلاس های 150 و یا PN10,PN16,PN25 با عملگر های مختلف اهرم و گیربکس و پنوماتیک و برقی مونتاژ می شوند. جنس لاینر باترفلای ولو کیتز در جنس های لاستیک EPDM و تفلون PTFE و استیل یا برنز با توجه به نوع سیال و درجه حرارت و فشار کاری مونتاژ می شود.
ابعاد باترفلای ولو ویفری کیتز
| سایز | d | H | H1 | H2 | L | |
| 2 | 50 | 50 | 191 | 147 | 67 | 43 |
| 1/2 2 | 65 | 65 | 199 | 155 | 75 | 46 |
| 3 | 80 | 80 | 217 | 173 | 91 | 46 |
| 4 | 100 | 100 | 227 | 183 | 101 | 52 |
| 5 | 125 | 125 | 265 | 211 | 127 | 56 |
| 6 | 150 | 150 | 277 | 223 | 139 | 56 |
| 8 | 200 | 197 | 295 | 248 | 169 | 60 |
شیر پروانه ای گیربکسی کیتز
باترفلای ولو گیربکسی کیتز با عملگر گیربکس فلکه ای مونتاژ می شود، اپراتور به راحتی با چرخاندن فلکه میتوان نیروی مکانیکی را توسط چرخدنده حلزونی به دیسک منتقل می کند و سریع مسیر سیال را کنترل می کند.
ابعاد شیرپروانه ای گیربکسی کیتز
| سایز | d | H | H1 | H2 | H3 | L | D | |
| 2 | 50 | 50 | 194 | 147 | 67 | 19 | 43 | 90 |
| 21/2 | 65 | 65 | 202 | 155 | 75 | 19 | 46 | 104 |
| 3 | 80 | 80 | 236 | 173 | 91 | 24 | 46 | 124 |
| 4 | 100 | 100 | 246 | 183 | 101 | 24 | 52 | 146 |
| 5 | 125 | 125 | 274 | 211 | 127 | 24 | 56 | 176 |
| 6 | 150 | 150 | 286 | 223 | 139 | 24 | 56 | 206 |
| 8 | 200 | 197 | 325 | 248 | 169 | 32 | 60 | 257 |
| 10 | 250 | 246 | 381 | 304 | 219 | 32 | 68 | 312 |
| 12 | 300 | 295 | 406 | 329 | 244 | 32 | 78 | 364 |
| 14 | 350 | 334 | 447 | 360 | 309 | 47 | 78 | 407 |
| 16 | 400 | 385 | 502 | 415 | 341 | 47 | 102 | 466 |
| 18 | 450 | 434 | 526 | 439 | 365 | 47 | 114 | 522 |
| 20 | 500 | 482 | 587 | 488 | 414 | 60 | 127 | 575 |
| 24 | 600 | 579 | 635 | 536 | 463 | 60 | 154 | 680 |
شیر پروانه ای پنوماتیک کیتز
باترفلای پنوماتیک کیتز با عملگر پنوماتیک مونتاژ می شود که با متصل شدن یک ورودی باد و با دریافت یک سیگنال برق به روش بادی و برقی با چرخش دیسک به روش مکانیزه و اتوماتیک دیسک باز و بسته می شود. شیرپروانه ای پنوماتیک کیتز از سایز 1/2 اینچ تا 12 اینچ با عملگر پنوماتیک مونتاژ می شود.
ابعاد باترفلای ولو پنوماتیک کیتز
| سایز | d | H | H1 | H2 | H3 | L | |
| 1/2 1 in | 40 mm | 40 | 251 | 128 | 40 | 181 | 33 |
| 2 | 50 | 50 | 255 | 132 | 66 | 185 | 43 |
| 1/2 2 | 65 | 65 | 287 | 141 | 74 | 207 | 46 |
| 3 | 80 | 80 | 295 | 149 | 83 | 215 | 46 |
| 4 | 100 | 100 | 36 | 160 | 94 | 226 | 52 |
| 5 | 125 | 125 | 357 | 195 | 122 | 271 | 56 |
| 6 | 150 | 150 | 369 | 207 | 135 | 283 | 56 |
| 8 | 196 | 196 | 435 | 234 | 161 | 327 | 60 |
| 10 | 245 | 245 | 573 | 328 | 238 | 441 | 68 |
| 12 | 295 | 295 | 627 | 353 | 263 | 475 | 78 |
میزان عبور دبی شیرپروانه ای کیتز(ویفری)
| سایز
in |
میزان باز شدن دیسک شیر پروانه ای kitz | |||
| 2 | 10 | 23 | 47 | 124 |
| 1/2 2 | 22 | 50 | 102 | 270 |
| 3 | 33 | 74 | 149 | 397 |
| 4 | 55 | 125 | 252 | 671 |
| 5 | 83 | 189 | 381 | 1013 |
| 6 | 126 | 286 | 576 | 1532 |
| 8 | 230 | 522 | 1050 | 2792 |
| 10 | 325 | 743 | 1514 | 4025 |
| 12 | 493 | 1123 | 2260 | 6010 |
| 14 | 617 | 1371 | 2829 | 7525 |
| 16 | 826 | 1787 | 3760 | 10080 |
| 18 | 1076 | 2441 | 4933 | 13120 |
| 20 | 1311 | 2969 | 6012 | 15990 |
| 24 | 1942 | 4449 | 8907 | 23690 |
شیر پروانه ای لاگ کیتز
باترفلای ولو کیتز که به آن شیر پروانه ای دور سوراخ کیتز گفته می شود، با پیچ به به فلنج بسته می شود و اطمینان آببندی این مدل از مدل ویفری به دلیل تعداد پیچ بیشتر می باشد. باترفلای ولو لاگ کیتز از مدل ویفری کمتر استفاده می شود و یکی از دلیل هایش شاید قیمت بیشتر این مدل نسبت به مدل ویفری باشد.
| سایز | d | H | H1 | H2 | H3 | L | D | |
| 2 | 50 | 50 | 194 | 147 | 67 | 19 | 43 | 90 |
| 2 1/2 | 65 | 65 | 202 | 155 | 75 | 19 | 46 | 104 |
| 3 | 80 | 80 | 236 | 173 | 91 | 24 | 46 | 124 |
| 4 | 100 | 100 | 246 | 183 | 101 | 24 | 52 | 146 |
| 5 | 125 | 125 | 274 | 211 | 127 | 24 | 56 | 176 |
| 6 | 150 | 150 | 286 | 223 | 139 | 24 | 56 | 206 |
| 8 | 200 | 197 | 325 | 248 | 169 | 32 | 60 | 257 |
| 10 | 250 | 246 | 381 | 304 | 219 | 32 | 68 | 312 |
| 12 | 300 | 295 | 406 | 329 | 244 | 32 | 78 | 364 |
| 14 | 350 | 333 | 461 | 360 | 309 | 60 | 78 | 407 |
| 16 | 400 | 385 | 516 | 415 | 348 | 60 | 102 | 466 |
| 18 | 450 | 434 | 540 | 439 | 372 | 60 | 114 | 522 |
| 20 | 500 | 482 | 623 | 488 | 423 | 65 | 127 | 575 |
| 24 | 600 | 579 | 671 | 536 | 472 | 65 | 154 | 680 |
رنج تولید شیر پروانه ای KITZ
| استاندارد | ASME | EN | |||||
| مدل | ویفری | لاگ | ویفری | لاگ | ویفری | لاگ | |
| سایز | 150 | 150 | PN10 | PN10 | PN16 | PN16 | |
| 2 | 50 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 2 1/2 | 65 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 3 | 80 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 4 | 100 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 5 | 125 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 6 | 150 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 8 | 200 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 10 | 250 | ✓ | ✓ | ✓ | ✓ | ✓ | |
| 12 | 300 | ✓ | ✓ | ✓ | ✓ | ✓ | |
| 14 | 350 | ✓ | ✓ | ✓ | ✓ | ✓ | |
| 16 | 400 | ✓ | ✓ | ✓ | ✓ | ||
| 18 | 450 | ✓ | ✓ | ✓ | ✓ | ||
| 20 | 500 | ✓ | ✓ | ✓ | ✓ | ||
| 22 | 550 | ||||||
| 24 | 600 | ✓ | ✓ | ✓ | ✓ | ||
| 28 | 50 | ✓ | ✓ | ✓ | ✓ | ||
انواع لاینر شیر پروانه ای KITZ
لاینر با توجه به نوع سیال و درجه حرارت و فشار کاری در جنس های لاستیک و تفلون و ان بی آر و وایتون و فلز به فلز مونتاژ می شوند.
ابتدا باترفلای ولو کیتز را بین دو تا فلنج قرار داده و سپس سوراخ های شیر پروانه ای KITZ را با فلنج همر مرکز هم قرار داده و سپس یکم با پیچ محکم نموده و لوله را با نقطه جوش به فلنج جوشی داده و یعد باترفلای ولو کیتز رو باز کرده و و لوله را به فلنج کامل جوش داده و بعد شیرپروانه ای کیتز را می بندیم.
فروش شیر پروانه ای کیتز
باترفلای ولو کیتز ژاپن از سایز 2 اینچ تا 28 اینچ در مدل ویفری و لاگ با جنس بدنه چدن و فولاد و استیل با لاینر و دیسک مختلف در شرکت رادوکو انجام می شود. برای خرید شیرپروانه ای کیتز با واحد پایپینگ تماس بگیرید.
شیر پروانه ای کیتز اصل
شیر پروانه ای کیتز اصل ساخت کشور ژاپن می باشد که روی بدنه و زیر لاینر دارای سریال نامبر می باشد می توان این کد ها را از کارخانه کیتز ژاپن استعلام گرفت.
