شیر پروانه ای

شیر پروانه ای برای تنظیم یا باز و بسته کردن جریان سیال استفاده می‌شود. مکانیزم باز و بسته شدن این شیر بر مبنای یک دیسک است که باز و بسته می‌شود. این نوع شیر در صنایع نفتی و شیمیایی، انتقال سوخت، سیستم‌های بخار، تولید برق، سیستم‌های دریایی و… کاربرد دارد. در ادامه بیشتر با شیر پروانه ای آشنا می‌شویم.

شیر پروانه ای چیست و چه کاربردهایی دارد؟

شیر پروانه ای یک دستگاه چرخشی است که برای کنترل جریان سیال در سیستم لوله‌کشی استفاده می‌شود. این شیر با یک دیسک دوار که در مسیر جریان قرار دارد عمل می‌کند. دیسک توسط یک محرک خارجی که از طریق یک ساقه متصل است، کنترل می‌شود. هنگامی که دیسک با جهت جریان همسو می‌شود، جریان را به طور کامل مسدود می‌کند. برعکس، زمانی که دیسک عمود بر جریان باشد، به سیال اجازه عبور می‌دهد. باز کردن یا بستن شیر به چرخش 90 درجه دیسک نیاز دارد.

شیرهای پروانه ای از نوع شیرهای یک چهارم چرخشی مانند شیرهای توپی و شیرهای سماور هستند. آنها ساختار و مکانیسم عملیاتی نسبتاً ساده‌ای دارند و دارای اندازه جمع و جور هستند که برای قرار دادن دو فلنج لوله طراحی شده است. شیر پروانه ای را می‌توان به صورت دستی یا با مکانیزم فعال‌سازی خودکار که در سیستم کنترل فرآیند خط لوله ادغام شده است، مورد استفاده قرار داد. این شیرها برای برنامه‌های خاموش و روشن ایده‌آل هستند، اما کاربرد آنها برای کاهش جریان محدود است.

کاربرد اصلی این نوع شیرها در صنایع دارویی، شیمیایی و غذایی و یا در کنترل جریان آب در سدها و نیروگاه‌های برق آبی است. در دو کاربرد اخیر، شیرهای پروانه‌ای یا با عملکرد کنترل یا عملکرد حفاظتی استفاده می‌شوند.

انواع جنس باترفلای ولو

جنس بدنه شیر پروانه ای با توجه به شرایط کاری از جمله درجه حرارت و فشار کاری و نوع کاربری در جنس های چدن و فولاد و استیل و آلومینیوم برنز و سوپر دابلکس و … و دیسک این محصول معمولا از جنس های مقاوم خوردگی مانند استیل و یا جنس فولاد و چدن با پوشش آب کرم 13 % تولید می شوند.

یکی از عوامل طول عمر این محصول کیفت و نوع جنس لاینر آن می باشد که با توجه به نوع سیال و درجه حرارت و فشار کاری در جنس های لاستیک و تفلون و فلز به فلز و وایتون و … با بدنه و دیسک مونتاژ می شود.

شیرآلات صنعتی از مواد مختلفی از جمله فلزی و غیرفلزی ساخته می‌شوند. هنگام انتخاب یک ماده، محیط عملیاتی (به عنوان مثال گرمای محیط)، طول عمر (یعنی تعمیر و نگهداری) و سیال (مانند گاز یا مایع) باید در نظر گرفته شود. متداول‌ترین ماده برای ساخت انواع شیرآلات فولاد کربنی است زیرا به گرمای بالا بسیار خوب پاسخ می‌دهد، به راحتی در دسترس و ارزان است. با این حال، برای مواد خورنده مناسب نیست. فولاد ضد زنگ قوی است و در برابر خوردگی و دماهای بالا مقاومت نشان می‌دهد، اما هزینه بیشتری نسبت به فولاد کربنی دارد. آلیاژهای ویژه برای کاربردهای شدید مانند فشار بالا یا مواد بسیار خورنده استفاده می‌شود.

با توجه به آنچه گفته شد، بدنه شیر پروانه ای را می توان از چدن، چدن شکل پذیر، آلومینیوم، فولاد کربنی، فولاد ضد زنگ و آلیاژهای دیگر ساخت.

با توجه به عملکرد و انتظاری که از کار دیسک می‌رود، این مواد برای ساخت آن استفاده می‌شود: فولاد ضد زنگ، آلومینیوم/ برنز، چدن انعطاف‌پذیر، روکش انعطاف‌پذیر/ اپوکسی، روکش انعطاف‌پذیر/ نیکل، روکش انعطاف‌پذیر/ نایلون و همچنین موارد دیگر. از آنجایی که دیسک مستقیماً در جریان برخورد با سیال قرار دارد، باید در تعیین مواد مناسب ساخت و شکل آن دقت شود.

انواع شیر پروانه ای

شیرهای پروانه‌ای در انواع و طرح‌های مختلفی وجود دارند که هر کدام برای دما، فشار و سرعت جریان متفاوتی رتبه‌بندی می‌شوند. این شیرها برای برآوردن نیازهای خاص سیستم‌های خط لوله که هم مایعات و هم گازها را مدیریت می‌کنند، طراحی شده‌اند.

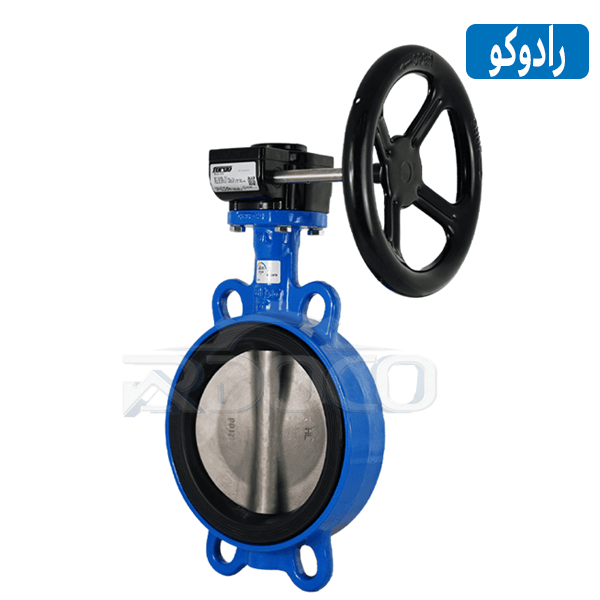

شیر پروانه ای ویفری

شیر پروانه ای ویفری یا باترفلای ولو ویفری Wafer Type بدنه باریک و وزن کم با دو  سوراخ بالا و دو  سوراخ پایین به باترفلای ولو بین فلنجی معروف است. این مدل شیر رایج ترین نوع Butterfly Valve می باشد و به راحتی مابین دوتا فلنج نگه داشته می شود و با دو پیچ از بالا و دو از پایین بین فلنج محکم می شود. این مدل شیر بدلیل وزن کم دارای قیمت مناسب تر نسبت به سایر مدل ها می باشد. در جنس های مختلف چدن نشکن و فولاد و استیل با گرید های مختلف و آلومینیوم برنز و… لاینر های و دیسک یا جنس های مختلف تولید می شود. باترفلای ولو ویفری مطابق استاندارد API69 و استاندارد EN558 Series 20 طراحی می شوند و با توجه به نوع جنس بدنه و دیسک و سیت از دمای -40 درجه تا +600 درجه سانتی گراد برای سیال های متفاوت با فشار کاری متفاوت استفاده می شود.

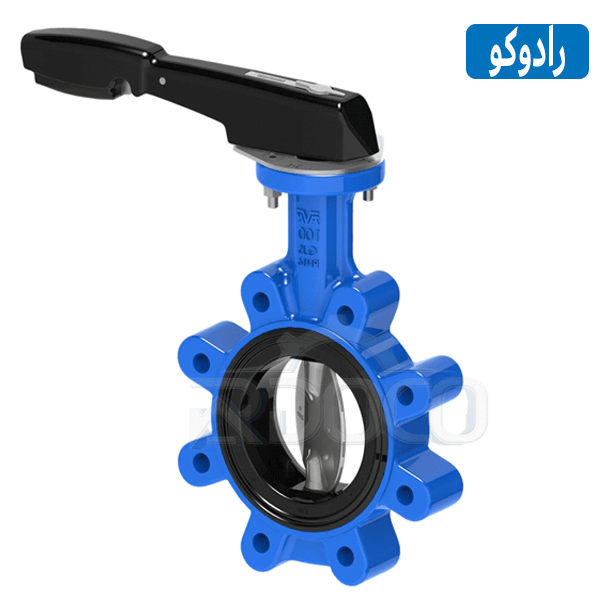

شیر پروانه ای لاگ

شیر پروانه ای لاگ یا باترفلای ولو لاگ Butterfly Valve Lug Type دارای نام دیگر باترفلای ولو دور سوراخ می باشد از این مدل شیر از لحاظ ضخامت ما بین ویفری و فلنجی می باشد و برای مواقعی که فشار سیال بالاست و امکان بازدید از خط به طور مستمر وجود ندارد از Butterfly valve lug استفاده می شود.

باترفلای ولو لاگ مطابق استاندارد API609 , EN558 طراحی شده و برای فشار های مختلف و سیال های متفاوت با جنس بدنه و دیسک فولاد و چدن و استیل و آلومینیوم برنز و .. با سیت تفلون و لاستیک و وایتون و فلز به فلز و .. معمولا با عملگر گیریکس و اهرم و پنوماتیک مونتاژ می شود. مدل لاگ با توجه به دور سوراخ بودن آن نسبت به مدل ویفری فشار بیشتری تحمل می کند.

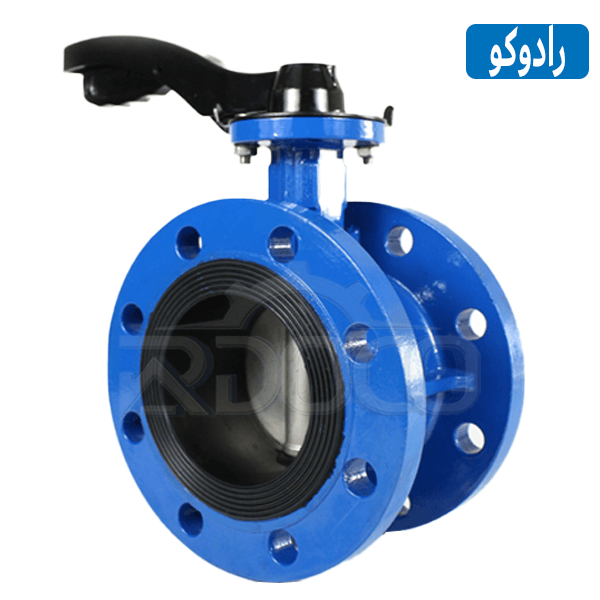

شیر پروانه ای فلنج دار

شیرفلنج دار یا باترفلای ولو فلنج دارد Flange Type دارای بیشترین عرض نسبت به سایر مدل ها می باشد و معمولا در آب‌بندی کامل و تحمل فشار بیشتری نسبت به مدل های دیگر دارد و در خطوط انتقال انرژی آب و فاضلاب و نفت و… با بسته شدن بین فلنج های مطابق فلنج نصب شده بسته می شود.

شرکت رادوکو با توجه به نیاز کارفرما شیر پروانه ای فلنج دار از سایز ۲ اینچ تا ۱۰ اینچ را با برند اورتون و با جنس بدنه چدن نشکن GGG 40 وجنس دیسک CF8M و جنس لاینر EPDM و با عملگر گیربکس وارد ایران می‌کند تا گامی دیگر برای رفع نیاز صنعتگران عزیز برداشته شود. استاندارد فلنج آن مطابق ASME B16.5,ASME B16.47 می باشد

شیر پروانه‌ای بدنه باریک

شیر پروانه ای بدنه باریک یا باترفلای ولو بدنه باریک Butterfly Valve Sami Lug ترکیبی از دو مدل لاگ و ویفر می باشد و برای موارد انتهای خط که به ضخامت کم نیاز هست بر حسب نیاز مشتری تولید می شود که از سایر مدل ها کم تر استفاده می شود.

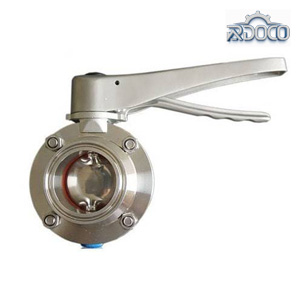

شیر پروانه ای دستی

شیر پروانه ای دستی سبک، مقرون‌به‌صرفه و با ابعاد کوچکتری هستند که در مقایسه با انواع دیگر شیرها، به فضای کمتری برای نصب نیاز دارند. شیرهای پروانه ای دستی را می‌توان برای انتقال گازها، بخار، آب و سایر مایعات و خدمات خلاء استفاده کرد.

شیر پروانه ای برقی

شیر پروانه ای برقی از یک محرک الکتریکی و شیر پروانه ای تشکیل شده است، بنابراین دارای مزایای عملکرد آسان و ساختار ساده است که معمولاً در شیر پروانه ای بهداشتی دیده می‌شود. همچنین این نوع می‌تواند به طور گسترده در صنایع شیمیایی، دارویی و سایر صنایع استفاده شود.

شیر پروانه ای فشار قوی

شیر پروانه ای فشار قوی بالا چندین مزیت دارد. کوچک و سبک است، چرخشش هم است. همچنین قیمت کمتری نسبت به انواع دیگر شیرها دارد.

شیرهای پروانه ای فشار قوی حرکت مایعات را در لوله‌ها متوقف یا تنظیم می‌کنند. هنگامی که آنها کاملا بسته می‌شوند، دیسک‌های فلزی آنها لوله‌ها را مسدود می‌‍‌‌کنند. هنگامی که این نوع شیر باز می‌شود، دیسک آن در زاویه 90 درجه نسبت به جریان مایع یا گاز قرار می‌گیرد.

قیمت شیر پروانه ای یا butterfly valve

قیمت شیر پروانه ای یا باترفلای ولو به عواملی مثل کشور سازنده آن (برند آن)، سایز آن، جنس آن و مدل آن بستگی دارد که در ادامه لیست قیمت انواع باترفلای ولو، مشخصات شیر پروانه ای در سایز های مختلف قرار داده شده است.

.

شیر پروانه ای مطابق استاندارد API,DIN طراحی و در چهار مدل شیر پروانه ای ویفری، شیر پروانه ای لاگ، شیر پروانه ای فلنج دار و شیر پروانه ای بدنه باریک تولید می شود.

 قیمت شیر پروانه ای درج شده در جدول زیر برای با جنس بدنه چدن با دیسک استیل با جنس لاینر لاستیک EPDM ساخت کشور چین می باشد.

شرح محصول	سایز (اینچ)	مدل	عملگر	کلاس	قیمت به تومان
شیرپروانه ای	2	ویفری	اهرم	PN16	900.000
شیرپروانه ای	2 1.2	ویفری	اهرم	PN16	1.000.000
شیرپروانه ای	3	ویفری	اهرم	PN16	1.200.000
شیرپروانه ای	4	ویفری	اهرم	PN16	1.600.000
شیرپروانه ای	5	ویفری	اهرم	PN16	2.100.000
شیرپروانه ای	6	ویفری	اهرم	PN16	2.500.000
شیرپروانه ای	8	ویفری	اهرم	PN16	3.500.000
شیرپروانه ای	10	ویفری	اهرم	PN16	تماس بگیرید
شیرپروانه ای	12	ویفری	اهرم	PN16	تماس بگیرید
شیرپروانه ای	14	ویفری	اهرم	PN16	تماس بگیرید
شیرپروانه ای	16	ویفری	اهرم	PN16	تماس بگیرید
شیرپروانه ای	18	ویفری	اهرم	PN16	تماس بگیرید
شیرپروانه ای	20	ویفری	اهرم	PN16	تماس بگیرید
شیرپروانه ای	24	ویفری	اهرم	PN16	تماس بگیرید
شیرپروانه ای	30	ویفری	اهرم	PN16	تماس بگیرید
شیرپروانه ای	36	ویفری	اهرم	PN16	تماس بگیرید

قیمت باترفلای ولو درج شده در جدول زیر با جنس بدنه چدن GGG40 با جنس دیسک استیل با لاینر از جنس لاستیک مدل ویفری ساخت کشور چین می باشد.

شرح محصول	سایز (اینچ)	مدل	عملگر	کلاس	قیمت به تومان
باتر فلای ولو	2	ویفری	گیربکسی	PN16	1.700.000
باتر فلای ولو	2 1.2	ویفری	گیربکسی	PN16	2.000.000
باتر فلای ولو	3	ویفری	گیربکسی	PN16	2.500.000
باتر فلای ولو	4	ویفری	گیربکسی	PN16	3.000.000
باتر فلای ولو	5	ویفری	گیربکسی	PN16	3.500.000
باتر فلای ولو	6	ویفری	گیربکسی	PN16	4.000.000
باتر فلای ولو	8	ویفری	گیربکسی	PN16	5.000.000
باتر فلای ولو	10	ویفری	گیربکسی	PN16	تماس بگیرید
باتر فلای ولو	12	ویفری	گیربکسی	PN16	تماس بگیرید
باتر فلای ولو	14	ویفری	گیربکسی	PN16	تماس بگیرید
باتر فلای ولو	16	ویفری	گیربکسی	PN16	تماس بگیرید
باتر فلای ولو	18	ویفری	گیربکسی	PN16	تماس بگیرید
باتر فلای ولو	20	ویفری	گیربکسی	PN16	تماس بگیرید
باتر فلای ولو	24	ویفری	گیربکسی	PN16	تماس بگیرید
باتر فلای ولو	30	ویفری	گیربکسی	PN16	تماس بگیرید
باتر فلای ولو	36	ویفری	گیربکسی	PN16	تماس بگیرید

 شیر پروانه ای کلاس 150

قیمت شیر پروانه ای کلاس 150 برای مدل ویفری با جنس بدنه فولاد A126 GR.WCB با جنس دیسک استیل 316 با لاینر از جنس لاستیک EPDM با جنس شافت از استیل 401 ساخت کشور چین وارداتی این شرکت دارای برگه تست و آنالیز و سرتیفیکت اورجینال می باشد.

شرح محصول	سایز (اینچ)	مدل	عملگر	کلاس	قیمت به تومان
شیرپروانه ای فولادی	2	ویفری	اهرمی	150	1.800.000
شیرپروانه ای فولادی	21.2	ویفری	اهرمی	150	2.400.000
شیرپروانه ای فولادی	3	ویفری	اهرمی	150	2.800.000
شیرپروانه ای فولادی	4	ویفری	اهرمی	150	3.600.000
شیرپروانه ای فولادی	5	ویفری	اهرمی	150	5.700.000
شیرپروانه ای فولادی	6	ویفری	اهرمی	150	7.000.000
شیرپروانه ای فولادی	8	ویفری	اهرمی	150	12.000.000
شیرپروانه ای فولادی	10	ویفری	گیربگس دار	150	19.000.000
شیرپروانه ای فولادی	12	ویفری	گیربگس دار	150	21.000.000
شیرپروانه ای فولادی	14	ویفری	گیربگس دار	150	26.000.000
شیرپروانه ای فولادی	16	ویفری	گیربگس دار	150	35.000.000
شیرپروانه ای فولادی	18	ویفری	گیربگس دار	150	58,000,000
شیرپروانه ای فولادی	20	ویفری	گیربگس دار	150	70,000,000
شیرپروانه ای فولادی	24	ویفری	گیربگس دار	150	تماس بگیرید
شیرپروانه ای فولادی	26	ویفری	گیربگس دار	150	تماس بگیرید
شیرپروانه ای فولادی	28	ویفری	گیربگس دار	150	تماس بگیرید
شیرپروانه ای فولادی	36	ویفری	گیربگس دار	150	تماس بگیرید

قیمت شیر پروانه ای لاگ

قیمت شیر پروانه ای لاگ یا همان دور سوراخ، با جنس بدنه فولاد A216 GR.WCB، با جنس دیسک استیل 316، با جنس لاینر EPDM، با جنس شافت استیل 401، همراه با برگه تست آنالیز متریال و تست فشار و سرتیفیکت اورجینال ساخت کشور چیندر لیست زیر آمده است:

شرح محصول	سایز (اینچ)	مدل	عملگر	کلاس	قیمت به تومان
باترفلای ولو	2	لاگ	اهرمی	150	2.500.000
باترفلای ولو	2 1.2	لاگ	اهرمی	150	2.800.000
باترفلای ولو	3	لاگ	اهرمی	150	3.800.000
باترفلای ولو	4	لاگ	اهرمی	150	6.000.000
باترفلای ولو	5	لاگ	اهرمی	150	7.000.000
باترفلای ولو	6	لاگ	اهرمی	150	8.000.000
باترفلای ولو	8	لاگ	اهرمی	150	14.000.000
باترفلای ولو	10	لاگ	گیربگس دار	150	19.000.000
باترفلای ولو	12	لاگ	گیربگس دار	150	23.000.000
باترفلای ولو	14	لاگ	گیربگس دار	150	42.000.000
باترفلای ولو	16	لاگ	گیربگس دار	150	57.000.000
باترفلای ولو	18	لاگ	گیربگس دار	150	70.000.000
باترفلای ولو	20	لاگ	گیربگس دار	150	85.000.000
باترفلای ولو	24	لاگ	گیربگس دار	150	130.000.000
باترفلای ولو	26	لاگ	گیربگس دار	150	150.000.000
باترفلای ولو	28	لاگ	گیربگس دار	150	170.000.000
باترفلای ولو	36	لاگ	گیربگس دار	150	تماس بگیرید

قیمت شیر پروانه ای کلاس 300

قیمت شیرپروانه ای کلاس 300 مدل لاگ، با جنس بدنه فولاد A216 GR.WCB تریم، با جنس فولاد A105، با پوشش 13 درصد کروم، با عملگر گیربکسی ساخت کشور ایتالیا در لیست زیر آمده است.

شرح محصول	سایز (اینچ)	مدل	عملگر	کلاس	قیمت به تومان
شیرپروانه ای استیل	2	لاگ	گیربکس	300	تماس بگیرید
شیرپروانه ای استیل	21.2	لاگ	گیربکس	300	تماس بگیرید
شیرپروانه ای استیل	3	لاگ	گیربکس	300	تماس بگیرید
شیرپروانه ای استیل	4	لاگ	گیربکس	300	تماس بگیرید
شیرپروانه ای استیل	5	لاگ	گیربکس	300	تماس بگیرید
شیرپروانه ای استیل	6	لاگ	گیربکس	300	تماس بگیرید
شیرپروانه ای استیل	8	لاگ	گیربکس	300	تماس بگیرید
شیرپروانه ای استیل	10	لاگ	گیربکس	300	تماس بگیرید
شیرپروانه ای استیل	12	لاگ	گیربکس	300	تماس بگیرید
شیرپروانه ای استیل	14	لاگ	گیربکس	300	تماس بگیرید
شیرپروانه ای استیل	16	لاگ	گیربکس	300	تماس بگیرید
شیرپروانه ای استیل	18	لاگ	گیربکس	300	تماس بگیرید
شیرپروانه ای استیل	20	لاگ	گیربکس	300	تماس بگیرید
شیرپروانه ای استیل	24	لاگ	گیربکس	300	تماس بگیرید
شیرپروانه ای استیل	30	لاگ	گیربکس	300	تماس بگیرید

انواع طراحی شیر های پروانه ای

طراحی و ساخت شیر پروانه­ ای می­تواند متفاوت باشد و دیسک­های آن­ها به صورت هم­مرکز یا غیرهم­مرکز از بدنه باشد. بر این اساس شیرهای باترفلای را می­توان به سه شکل زیر نیز دسته­بندی کرد.

Zero Offset Butterfly Valve

در این نوع از طراحی شیر باترفلای، محور دیسک و شفت با بدنه شیر در یک مرکز قرار می­گیرد. در موقیت­های باز، دیسک در مرکز قرار می­گیرد و جریان سیالات را به دو قسمت مساوی تقسیم می­کند. به همین دلیل است که این مدل شیرآلات پروانه­ای بیشتر در سیستم­هایی با دما و فشار پایین مورد استفاده قرار می­گیرند.

DOUble offset Butterfly Valve

طراحی و ساخت این نوع از سوپاپ­های پروانه­ای به گونه­ای است که دیسک از محور مرکزی شیر و بدنه آن منحرف می­شود. این امر باعث بالا آمدن میزان آب­بندی در زمان انجام عملیات می­شود.

DOUble offset باعث می­شود تا باز و بسته کردن شیر راحت­تر صورت بگیرد. زیرا اصطکاک وارده (به صورت تقریبی در حدود 10 درجه) فقط در چند درجه اول و آخر زمان باز شدن و بسته شدن شیر اعمال می­شود.

مشخصات باترفلای ولو

1. تعمیر و نگهداری آن بسیار آسان می باشد.
2. قیمت بسیار مناسب نسبت به سایر شیرآلات صنعتی
3. قابلیت نصب در سه حالت عمودی و افقی و مایل را دارد.
4. قابلیت تعویض سیت یا همان لاینر در محل نصب می باشد.
5. از Butterfly valve برای قطع و وصل و کنترل جریان استفاده می شود.
6. قابلیت نصب انواع عملگر گیربکس،پنوماتیک،برقی و هیدولیک روی آن وجود دارد.

معرفی اجزا باترفلای ولو

بدنه Butterfly valve با توجه به نوع سیال و فشار کاری و درجه حرارت از جنس چدن معمولی،چدن نشکن،فولاد ریختگی،فولاد آلیاژی،استنلیس استیل با گرید مختلف، آلیاژهای نیکل وبرنز و… تولید و به کار برده می شود.

دیسک Butterfly Valve

جنس دیسک به دلیل برخورد بیشتر با سیال معمولا از جنس بدنه بهتر در نظر گرفته می شود. از جنس های چدن معمولی، چدن نشکن، فولاد ریختگی، فولاد آلیاژی، استنلس استیل با گرید مختلف، آلیاژهای نیکل و برنز و… تولید و به کار برده می شود.

لاینر باترفلای ولو

1. لاستیکی EPDM
2. تفلونی PTFE
3. ان بی آر NBR
4. وایتون VITON
5. لاینر R PTFE
6. فلز به فلز METAL TO METAL

شیر پروانه ای در کجا استفاده می شود؟

بعد از آشنایی با جنس، مدل های مختلف و مزایای استفاده از شیر پروانه ای حال نوبت به معرفی مواردی که می توانید از وسیله مذکور استفاده کرد می رسیم.

پالایشگاه ها، تاسیسات و کارخانه های صنعتی و صنایع آب و فاضلاب و بخش کشاورزی جاهایی هستند که بیشترین میزان استفاده را از شیر پروانه ای دارند و می توانیم بگوییم که یکی از مهم ترین وظایف این قطعه در مکان های نام برده قطع و وصل سریع با دقت بالا می باشد.

برای استفاده باید به نوع سیالی که قرار است عبور کند توجه شود و مدل مورد نظر را با متریال مناسب خریداری کرد.

در کارخانه جات و پالایشگاه ها از مدل های مختلف شیر پروانه ای برای انتقال مایع، گاز و آب استفاده می شود.

در خطوط انتقال انرژی و آب که معمولا لوله ها با قطر بالا و سیال با فشار بالایی عبور می کند از شیر پروانه ای فلنج دار با طراحی خارج از مرکز و با عملگر های اتوماتیک و یا گیربکس دستی مورد استفاده قرار می گیرد و جنس بدنه و دیسک و سیت  این محصول با توجه به نوع سیال متفاوت می باشد.

قیمت فروش شیر پروانه ای بنا به نوع مدل و جنس و سایز و فشار کاری و نوع اتوماتیک یا دستی ان متفاوت می باشد . در بعضی موارد عواملی نظیر برند و کشور تولید کننده و کیفیت تولید و هزینه حمل  و نقل تا داخل کشور ایران در قیمت این محصول نیز تاثیر داشته باشد.

پیشنهاد می شود قبل از خرید هر کدام از مدل های مختلف به مطالعه عملکرد آن و نوع استفاده به پردازید تا با دیدی بازتر اقدام به خرید کرده باشید.

مزایای شیرپروانه ای

1. لاستیک آببندی یا همان لاینر به آسانی تعویض می گردد.
2. در هر دو سمت به خوبی آببندی کامل را انجام می دهد.
3. در سه حالت عمودی و افقی و مایل قابل نصب می باشد.
4. بدلیل حجم و ابعاد کوچک حمل و نقل و انبارداری آسان می باشد.
5. برای قطع و وصل و کنترل سیال از شیر پروانه ای استفاده می شود.
6. هزینه و قیمت آن مناسب تر از سایر شیرآلات صنعتی و… می باشد.
7. افت فشار کمی را ایجاد می کند و بیشتر حجم سیال را عبور می دهد.
8. به راحتی و با کم ترین زمان آموزش نصب و قابل اجرا در تمامی خطوط پایپینگ می باشد.

استاندارد باترفلای ولو

شیر پروانه ای یا باترفلای ولو Butterfly valve مطابق استاندارد API یا DIN طراحی و با جنس های مختلفی از جمله چدن، فولاد، استیل، آلومینیوم برنز با مدل های مختلف WAFER, LUG, FLANGE با برند های مختلف از واردات شرکت رادوکو با گارانتی و خدمات پس از فروش همراه با سرتیفیکت معتبر عرضه می گردد.

همان طور که گفته شد این محصول از شیرآلات صنعتی و در مدل های مختلف ویفری و لاگ و فلنج دار و بدنه باریک و با توجه به دو استاندارد API609 و DIN.EN593(3354) طراحی و تولید می شوند.

باترفلای ولو یکی از پر کاربردترین شیرآلات صنعتی می باشد که به راحتی توسط اپراتور و یا عملگر با چرخش دیسک مسیر سیال عبوری را باز و بسته یا کنترل می کند. Butterfly valve مطابق استاندارد API و DIN شرکت های سازنده را ملزم به رعایت استاندارد مربوطه می کند که به یکپارچه سازی شرکت های تولید کمک می کند.

این قطعه با استاندارد API 609 و استاندارد DIN EN593(DIN3354) طراحی می شود، تست Butterfly valve مطابق استاندارد API 598 و یا استاندارد DIN EN12266 ویا استاندارد ISO 5208 انجام می شود.

مکانیزم عملکرد شیرهای پروانه ‌ای

محرک‌ها در دو نوع در بازار وجود دارند. نوع ساده محرک‌ها وجود دارند که مکانیکی هستند و با دست باز و بسته می‌شوند. اما نوع دوم این محرک‌ها الکتریکی هستند. مدل‌های الکتریکی قیمت بالاتری دارند. اما در مواقعی که شیر باید مرتبا باز یا بسته شود، باید از این نوع محرک‌ها استفاده نمود تا خطای اوپراتور انسانی را کاهش داد.

در شیرهای توپی، زمانی که شیر باز است، مسیر جریان سیال کاملا خالی است. اما در شیر پروانه‌ ای، حتی در شرایطی که شیر به‌صورت 100 درصد باز است، دیسک در مسیر جریان سیال قرار دارد. این مسئله باعث ایجاد مقداری افت فشار در جریان سیال می‌شود.

شیرهای پروانه‌ای از خانواده شیرهای ربع گرد هستند. به این معنی که می‌توانید با چرخش 90 درجه‌ای محرک، شیر را کامل باز یا بسته کنید. در هنگام بسته بودن شیر، دیسک به طور کامل جریان سیال را مسدود می‌کند. البته این دسته از شیرها معمولا با نشتی نیز همراه هستند. درگذشته میزان نشتی این شیرها بسیار زیاد بود اما رفته‌رفته روی مسئله آب‌بندی این گروه از شیرها بسیار کار شد و در نتیجه از نظر این مسئله مقداری بهبود پیدا کرد. ولی روی هم رفته در خصوص خطوط لوله‌ای که در زمینه آب‌بندی بسیار حساس هستند، استفاده از این شیرها به هیچ وجه توصیه نمی‌شود.

انواع عملگر شیر پروانه ای

باترفلای ولو که یکی از انواع شیرآلات صنعتی می‌باشد، با توجه به سایز و فشار کاری و نیاز به اپراتور و یا اتوماتیک بودن خط نوع عملگر یا اکچیتور انتخاب می شود. باترفلای ولو با عملگر اهرم، باتر فلای ولو گیربکسی، باترفلای ولو پنوماتیک برقی(بادی و برقی)، باترفلای ولو برقی انواع عملگر نصب شده روی شیر پروانه ای را تشکیل می دهند:

• هم مرکز
• دو برابر غیر هم مرکز
• سه برابر غیر هم مرکز

محدودیت‌های استفاده از شیر پروانه‌ ای

برای شیرهای پروانه‌ای چند نقطه ضعف مطرح است. یکی این که کار آب‌بند جریال سیال را نمی‌تواند به‌صورت 100 درصد انجام دهد و معمولا مقداری نشتی دارد؛ لذا در خطوط انتقال سیالات بسیار حساس از شیرها استفاده نمی‌شود.

نقطه ضعف بعدی در زمینه تمیز کردن لوله‌ها است. حتما می‌دانید که در اثر عبور سیالات از خطوط انتقال، بسته به نوع سیال، با گذر زمان، مقداری رسوب در لوله‌ها تشکیل می‌شود. در صورتی که لوله‌ها هرچند مدت یک بار تمیز نشوند، میزان تجمع رسوب در آنها افزایش پیدا می‌کند و این مسئله باعث انسداد لوله‌ها می‌گردد.

لذا در این گونه مواقع باید در دوره‌های زمانی مشخصی اقدام به تمیز کردن داخل لوله‌ها نمود. یک روش برای انجام این کار اصطلاحا به روش pigged مشهور است. در این روش از ابتدای خطوط لوله یک میله استوانه‌ای شکل وارد لوله می‌کنند. در قسمت سطح خارجی این استوانه تیغه‌هایی شبیه به برس شانه وجود دارد. به کمک انرژی الکترومغناطیسی این استوانه هم به سمت جلو حرکت داده می‌شود و هم به دوران می‌کند. به این ترتیب رسوبات جمع شده داخل لوله‌ها کنده می‌شوند. پس از این کار با برقرار کردن جریان آب داخل لوله‌ها، رسوبات را از آن خارج می‌کنند.

نحوه نصب و نگهداری شیر پروانه ای

در اینجا سعی می‌کنیم به طور مختصر نحوه نصب و نگهداری شیر پروانه ای را بیان کنیم.

نصب

نصب شیر پروانه ای مراحل متعددی دارد که در اینجا مختصر و مفید این مراحل را آورده‌ایم:

1. قبل از نصب شیر، فلنج‌های لوله اتصال را به طور دقیق تراز کنید. فاصله کافی بین فلنج‌های لوله ایجاد کنید تا بدنه شیر بدون تماس با سطوح فلنج بین آنها قرار گیرد. سوپاپ را با احتیاط کنترل کنید تا از آسیب احتمالی به دیسک یا صفحه صندلی جلوگیری کنید.
2. قبل از سفت کردن کامل پیچ‌ها، اطمینان حاصل کنید که شیر بین فلنج‌ها قرار دارد، سپس شیر را به دقت باز و بسته کنید تا حرکت آزاد و بدون مانع دیسک را تأیید کنید.
3. پیچ‌های فلنج را به طور یکنواخت محکم کنید و به ترتیب نشان داده شده در شکل بچسبانید تا فشرده‌سازی ثابتی حاصل شود.
4. شیر را به حداکثر موقعیت باز باز کنید و سپس به حالت کاملا بسته برگردید و تنظیمات توقف حرکت محرک را برای تراز صحیح دیسک بررسی کنید. بسیار مهم است که شیر بدون هیچ گونه تداخلی کار کند.

نگهداری

تعمیر و نگهداری دوره‌ای شیر پروانه ای شامل تمیز کردن، روانکاری و آزمایش جریان و فشار جریان برگشتی است. مراحل نگهداری از شیرهای پروانه ای به تفکیک از این قرارند: بررسی منظم، روانکاری، تمیز کردن، تعویض مهر و موم، بررسی محرک و تراز کردن.

جمع بندی

مفروش انواع باترفلای ولو چدنی GGG40,GG25 و فولادی A216 Gr. WCB و استیل۳۰۴، استیل۳۱۶، استیل CF8M/316L، شیر آلومینیوم برنز یا همان برنزی AL.B و شیر پروانه ای تفلونی PTFE، یک از خدمات شرکت رادوکو، وارد کننده انواع شیر پروانه ای در ایران است.

سوالات متداول

تفاوت شیر پروانه‌ای و شیر توپی چیست؟

شیرهای توپی برای کنترل جریان به طور کامل باز یا کاملا بسته استفاده می‌شوند. یعنی معمولا در موقعیت‌های کاملا باز یا کاملا بسته خود استفاده می‌شوند اما شیرهای پروانه‌ای معمولاً در موقعیت‌های نیمه باز یا نیمه بسته استفاده می‌شوند. یعنی برای محدود کردن یا کنترل جزئی جریان مناسب‌ترند.

آیا نگهداری شیر پروانه‌ای نیاز به تخصص خاصی دارد؟

طول عمر شیر پروانه ای به عواملی مانند شرایط کاری، کیفیت شیر ​​و شیوه نگهداری از آن بستگی دارد. در حالت عادی، طول عمر شیر پروانه ای طولانی است. با این حال، بازرسی مکرر و تعمیر و نگهداری مناسب، فاکتورهای مهمی در حفظ و افزایش کارکرد شیر پروانه ای هستند و به افزایش این مدت کمک می‌کنند.
