شیر توپی نیپون Ball Valve NIPPON ساخت کشور ژاپن و مطابق استاندارد API 6D طراحی می شود که در دو جنس شیر توپی فولادی نیپون و شیر توپی استیل نیپون و با نوع اتصال فلنجی و دنده ای تولید می شود.
نام دیگر این محصول شیر گازی نیپون می باشد که با نوع اتصال فلنجی مطابق استاندارد ASME B16.5 و ASME B16.47 در کلاس های 150,300,600,900 و با سفارش در کلاس های 1500,2500 و با نوع اتصال دنده ای 1000 WOGتولید می شود.
در ادامه قیمت شیر توپی و نمایندگی شیر توپی نیپون و قیمت شیر توپی نیپون و انواع و کاربرد و استاندارد و ابعاد و نحوه نصب و تعمیر و خدمات پس از فروش شرح داده می شود.
بال ولو نیپون
بال ولو نیپون زیر مجموعه شیرآلات صنعتی برای کنترل و قطع و وصل جریان مسیر سیال مورد استفاده قرار می گیرد. و با چرخش صفر تا نود درجه ای اهرم یا همان عملگر دستی که روی شافت نصب و متصل به توپی (گوی کروی) می باشد.
بال ولو نیپون به طور منظم در جنس های فولاد و استیل تولید می شود و امکان سفارش گذاری جنس های مونل و اینکونل و آلومینیوم برنز در سایز و کلاس های مختلف می باشد.
بال ولو نیپون ساخت کشور ژاپن یکی از پر مصرف ترین و با کیفیت ترین برندهای موجود در جهان از جمله ایران می باشد که بدلیل تولید تمامی قطعات با بروز ترین دستگاه ها عمر و کیفیت محصول را بالا برده است که در نهایت رضایت مصرف کننده را در پی داشته است.
مشخصات فنی شیر توپی نیپون
- قابلیت تعمیر و تعویض قطعات این محصول امکان پذیر می باشد.
- سرعت عملکرد بالا در کنترل جریان سیال
- حداکثر حجم سیال عبوری را بدون افت فشار عبور می دهد.
- امکان نصب عملگر گیربکس و پنوماتیک و برقی روی آن وجود دارد.
- امکان نصب در حالت های عمودی و افقی و زاویه را دارد.
- برای تمامی کاربری ها مناسب می باشد.
- امکان تعویض سیت با توجه به نوع سیال و فشار و درجه حرارت می باشد.
- برای حالت صفر و یک و کنترل جریان سریال می توان Ball Valve Nippon استفاده کرد.
نمایندگی شیر توپی نیپون
شرکت رادوکو انواع شیر توپی نیپون را از سایز 3/8 اینچ تا 24 اینچ با جنس های فولاد A 216 GR WCB ,A105 و با جنس های استیل 304,316,316L با تعداد کم و عمده عرضه می کند.
اجزا داخلی بال ولو نیپون
بدنه و توپی و سیت و محور از اصلی ترین قسمت های این محصول می باشد که با پکینگ و اورینگ و عملگر و پیچ و مهره مونتاژ می شود و هر چه تولید و مونتاژ با دستگاه پیشرفته انجام شود عمر آن افزایش پیدا می کند.
بدنه از جنس های فولاد و استیل و برنز و مونل و … در کلاس های مختلف با قالب گیری و ریخته گیری و سپس تراش کاری و پرداخت کاری و عملیات حرارتی و پوشش رنگ استاندارد انجام می شود.
توپی در اکثر مواقع با جنس استیل با گریدهای مختلف 304,316,316L با توجه به درصد خورندگی سیال تولید می شوند.
سیت آببندی معمولا از جنس تفلون تولید می شود ولی با توجه با درجه حرارت و فشار کاری از وایتون و NBR و کلینگر و بقیه آببندها می توان استفاده کرد.
انواع شیر توپی نیپون
انواع این محصول را می توان با توجه به جنس فولادی و استیل و بر اساس نوع اتصال به دنده ای و فلنجی و براساس عمگر به اهرمی و گیربکسی و پنوماتیک و برقی و با توجه به نوع بور ردیوس بور و فول بور دسته بندی می شوند.
شیر توپی فولادی نیپون
بال ولو فولادی نیپون در دو نوع اتصال دنده ای 1000 WOG و مطابق استاندارد ASME B16.5 در کلاس های مختلف 150,300,600,900,1500,2500 با متریال A216 WCB با عملگر های اهرمی و گیربکس مونتاژ می شوند.
این محصول در سایز های پایین با اهرم های دسته گازی مونتاژ می شود ولی در سایز های بالا با گیربکس فلکه ای مونتاژ می شوند. در این مدل محصول جنس توپی استیل و لاینر تفلون می باشد.
پر مصرف ترین نوع این محصول شیر توپی فولادی کلاس 150 می باشد که با نوع اتصال فلنجی برای اتصال به لوله های با فلنج کلاس 150 استفاده می شود.

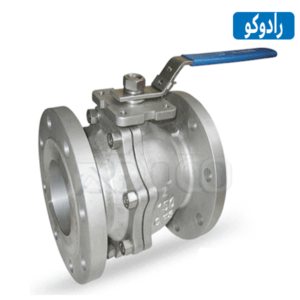

شیر توپی استیل نیپون
این محصول برای سیال های که خورندگی آن ها بالاست در جنس بدنه استیل و توپی استیل با گرید های مختلف 304,316,316L با سیت تفلون و… مونتاژ می شوند از نظر نوع اتصال با دو نوع دنده ای و فلنج دار تولید می شوند.
از لحاظ عملکرد این محصول نیپون با دیگر مدل های توپی نیپون مشابه می باشد تنها اختلاف آن در جنس بدنه و بونت و توپی و سیت آن می باشد.
تفاوت شیر توپی ردیوس بور نیپون و فول بور نیپون چیست؟
تفاوت همانطور که از اسم این دو محصول مشخص است در نوع بور آن های می باشد و در نوع فول بور قطر خط عبور سیال با اندازه ورودی بور گوی کروی یکسان می باشد و سیال بدون افت فشار با حداکثر حجم عبور می کند.
در مدل ردیوس بور قطر سوراخ توپی کوچکتر از قطر خط عبور سیال می باشد و در نتیجه سیال با حجم دبی کمتری عبور می کند و افت فشار و افت حجم دبی عبوری همزمان اتفاق می افتد.
طرز کار بال ولو نیپون چگونه می باشد؟
این محصول مانند شیر توپی یک از شیرآلات صنعتی که برای ON/OFF و کنترل جریان عبوری استفاده می شود با توجه به نوع استفاده در دو نوع عملگر اپراتور و اتوماتیک مونتاژ می شود.
اگه اپراتور باشد با هندویل دسته گازی یا گیربکس فلکه ای مونتاژ می شود که برای چرخش باید اهرم دسته گاز مخالف عقربه ساعت 90 درجه حرکت داد تا مسیر سیال باز شود و در موقعه ای که گیربکس باشد با چرخاندن فلکه انجام می شود.
عملگر به استم یا همان شافت نصب می شود و شافت به توپی متصل است و با انتقال نیرو توسط اپراتور توپی چرخیده و قسمت بور یا همان سوراخ روبروی جریان سیال قرار گرفته و مسیر سیال باز می شود.
برای روش اتوماتیک می توان از عملگر پنوماتیک و عملگر برقی استفاده کرد که توسط PLC کنترل و باز و بست و کنترل را با دقت و سرعت بالا انجام می دهد.
تفاوت بال ولو نیپون فلوتینگ با بال ولو ترینیون چیست؟
از نظر مهار توپی(گوی کروی) دو نوع نگهداری وجود دارد که نوع فلوتینگ تنها از بالا به گوی متصل می باشد و هنگامی که سیال به گوی فشار می آورد گوی به نشیمنگاه یا همان سیت می چسبد و آببندی انجام می شود.
در حالت ترینیون گوی کروی هم از بالا و هم از پایین نگهداری می شود و کاملا به سیت چسبیده و آببندی با اطمینان بیشتری انجام می شود.
مزایا شیر توپی
1- قابلیت باز و بسته شدن در تعداد دفعات بالا را دارد.
2- با کمترین افت فشار سیال را عبور می دهد.
3- طول عمر این محصول به دلیل کیفیت بالای قطعات نسبت به سایر رقبا بالاتر می باشد.
5- برای تمامی سیال ها با درجه حرارت ها و فشار مختلف می توان از محصولات شرکت نیپون استفاده کرد.
6- قابلیت نصب انواع عمگر برقی و عملگر پنوماتیک و عملگر هیدرولیکی و … را دارد.
7- امکان تعویض قطعات و تعمیر در محل نصب وجود دارد.
کاربرد شیر گازی نیپون
- پتروشیمی و پالایشگاه ها
- کارخانجات فولاد
- کارخانه سیمان و فارسیت
- صنایع شیمیایی
- تاسیسات برج های مسکونی
- سکوهای نفتی
- کشتیرانی
- معادن زغال سنگ
- خطوط انتقال نفت و گاز و آب و …
- ایستگاه های گاز و … از این محصول شرکت نیپون با بیش از 25 سال سابقه استفاده می کنند.
استاندارد بال ولو نیپون
طراحی این محصول مطابق استاندارد API 6D طراحی و ابعادآن مطابق استاندارد ASME B16.10 و استاندارد فلنج ها مطابق دو استاندارد ASME B16.5 و استاندارد ASME B16.47 و برای تست مطابق استاندارد API 598 استفاده می شود.
قیمت شیر توپی نیپون
قیمت این محصول با توجه به نوع جنس و نوع اتصال و همچنین نوع عملگر در کلاس های 150 تا 1500 مختلف می باشد.
قیمت شیر توپی فولادی نیپون
جنس بدنه فولاد A216 GR WCB و بال با جنس استیل 316 و سیت از جنس تفلون می باشد تا سایز 6 اینچ با دسته گازی و بیشتر از این سایز با عملگر گیربکس فلکه ای مونتاژ می شود. قیمت بال ولو فولادی کلاس 150 نیپون را مشاهده بفرمایید.
تاریخ به روز رسانی قیمت ها 1401/03/01
| شرح | قیمت (تومان) |
| قیمت شیر توپی نیپون سایز 1/2 اینچ | تماس بگیرید |
| قیمت شیر توپی نیپون سایز 3/4 اینچ | تماس بگیرید |
| قیمت شیر توپی نیپون سایز 1 اینچ | 1,200,000 |
| قیمت شیر توپی نیپون سایز 2اینچ | 1,450,000 |
| قیمت شیر توپی نیپون سایز 3اینچ | 2,700,000 |
| قیمت شیر گازی نیپون سایز 4اینچ | 4,100,000 |
| قیمت شیر گازی نیپون سایز 5اینچ | 5,200,000 |
| قیمت شیر گازی نیپون سایز 6اینچ | 6,300,000 |
| قیمت شیر گازی نیپون سایز 8اینچ | تماس بگیرید |
| قیمت شیر گازی نیپون سایز 10اینچ | تماس بگیرید |
| قیمت شیر گازی نیپون سایز 12اینچ | تماس بگیرید |
| قیمت شیر گازی نیپون سایز 14اینچ | تماس بگیرید |
| قیمت شیر گازی نیپون سایز 16اینچ | تماس بگیرید |
| قیمت شیر گازی نیپون سایز 18اینچ | تماس بگیرید |
| قیمت شیر گازی نیپون سایز 20اینچ | تماس بگیرید |
| قیمت شیر گازی نیپون سایز 24اینچ | تماس بگیرید |
با عرض پوزش به علت نوسان قیمت ارز قیمت برخی از مجصولات تغییر کرده است لطفا جهت اطلاع از موجودی و قیمت شیر توپی نیپون با واحد پایپینگ شرکت رادوکو تماس بگیرید.
قیمت بال ولو استیل نیپون
جنس بدنه استیل 316 و جنس بال SS 316 سیت تفلون،فلنج کلاس 150 می باشد.
| شرح | قیمت (تومان) |
| قیمت بال ولو استیل نیپون سایز 1/2 اینچ | تماس بگیرید |
| قیمت بال ولو استیل نیپون سایز 3/4 اینچ | تماس بگیرید |
| قیمت بال ولو استیل نیپون سایز 1 اینچ | تماس بگیرید |
| قیمت بال ولو استیل نیپون سایز 2اینچ | تماس بگیرید |
| قیمت بال ولو استیل نیپون سایز 3اینچ | تماس بگیرید |
| قیمت بال ولو استیل نیپون سایز 4اینچ | تماس بگیرید |
| قیمت شیر گازی استیل نیپون سایز 5اینچ | تماس بگیرید |
| قیمت شیر گازی استیل نیپون سایز 6اینچ | تماس بگیرید |
| قیمت شیر گازی استیل نیپون سایز 8اینچ | تماس بگیرید |
| قیمت شیر گازی استیل نیپون سایز 10اینچ | تماس بگیرید |
| قیمت شیر گازی استیل نیپون سایز 12اینچ | تماس بگیرید |
| قیمت شیر گازی استیل نیپون سایز 14اینچ | تماس بگیرید |
| قیمت شیر گازی استیل نیپون سایز 16اینچ | تماس بگیرید |
| قیمت شیر گازی استیل نیپون سایز 18اینچ | تماس بگیرید |
| قیمت شیر گازی استیل نیپون سایز 20اینچ | تماس بگیرید |
| قیمت شیر گازی استیل نیپون سایز 24اینچ | تماس بگیرید |
قیمت شیر گازی 1000 وگ استیل نیپون
| قیمت شیر توپی کلاس 600 | قیمت (تومان) |
| قیمت شیر گازی 1000 وگ استیل نیپون سایز 1/2 اینچ | 97,000 |
| قیمت شیر گازی 1000 وگ استیل نیپون سایز 3/4 اینچ | 135,000 |
| قیمت شیر گازی 1000 وگ استیل نیپون سایز 1 اینچ | 205,000 |
| قیمت شیر گازی 1000 وگ استیل نیپون سایز 11.4 اینچ | 320,000 |
| قیمت شیر گازی 1000 وگ استیل نیپون سایز 11.2 اینچ | 420,000 |
| قیمت شیر گازی 1000 وگ استیل نیپون سایز 2اینچ | 610,000 |
با عرض پوزش به علت نوسان قیمت ارز قیمت برخی از مجصولات تغییر کرده است لطفا جهت اطلاع از موجودی و قیمت شیر توپی نیپون با واحد پایپینگ شرکت رادوکو تماس بگیرید.
شیر سه راهی نیپون و شیر چهار راهه نیپون
شیر سه راهی نیپون یکی از شیرهای می باشد که داری که ورودی و دو خروجی می باشد و همچنین شیر چها راهه نیپون یکی دیگر از محصولات توپی شرکت نیپون می باشد که برای کاربری ها که نیاز یه خروجی های بیشتر می باشد مورد استفاه قرار می گیرد.
ابعاد بال ولو نیپون
ابعاد این محصول مطابق استاندارد ASME B16.10 می باشد که می توان اندازه فلنج تا فلنج و ارتفاع و ضخامت و وزن شیر توپی را از تصویر جدول زیر مطابق استاندارد مربوطه مشاهده کرد.
معرفی شرکت نیپون
شرکت نیپون در سال 1995 در کشور ژاپن تاسیس گردید و با به کارگیری از نیروهای متخصص از کشور آمریکا توانست تجهیزات به روز و تکنولوژی پیشرفته را در خط تولید کارخانه نیپون نصب کند.
اولین محصول نیپون را که با برند NBV که مخفف NIPPON BALL VALVE می باشد را تولید و کارخانجات ژاپن را تامین کند و با اعلام رضایت مشتری و تقاضای بیشتر خط تولید خود را گسترش داد و بیشتر کشورهای جهان از جمله ایران صادرات را انجام داد.
برای خرید شیر توپی نیپون با واحد پایپینگ شرکت رادوکو تماس بگیرید.
