شیرآلات صنعتی

شیرآلات صنعتی با توجه به نوع کاربری برای قطع و وصل و کنترل و یا منحرف کردن سیال عبوری روی لوله نصب می شود.در ادامه قیمت شیرآلات صنعتی، نحوه انتخاب و در مورد وارد کننده شیرآلات صنعتی بیشتر توضیح خواهیم داد.

قیمت شیرآلات صنعتی

قیمت شیرآلات صنعتی با توجه به نوع جنس و سایز و کلاس آن دارای قیمت های مختلفی می باشد. برای اطلاع از قیمت شیرآلات به قسمت شیرآلات واحد پایپینگ رادوکو  مراجعه بفرمایید. رادوکو وارد کننده انواع شیرآلات صنعتی (از کشورهای اروپایی و از کشور چین) در ایران می باشد. برای دریافت پیسنهاد فنی و مالی خود با واحد پایپینگ رادوکو  تماس بگیرید.

انواع شیرآلات صنعتی

در ادامه انواع شیرالات صنعتی مورد استفاده در صنعت را مورد برررسی قرار داده تا با این شیرالات بیشتر آشنا شوید.

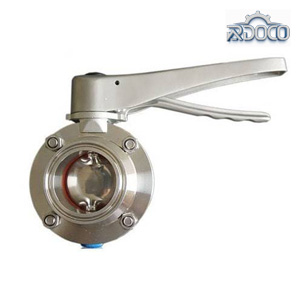

شیر پروانه ای

شیر پروانه ای یا باترفلای ولو (Butterfly Valve) برای قطع و وصل و کنترل مسیر سیال استفاده می شود. رادوکو وارد کننده انواع شیر پروانه ای و نمایندگی انحصاری شیر پروانه ای اورتون در ایران می باشد.

انواع شیر پروانه ای

1.شیر پروانه ای ویفری

باترفلای ولو ویفری که به آن شیر پروانه ای بین فلنجی هم گفته می شود. شیر پروانه ای ویفری دارای وزن سبک و ابعاد کوچکتر و همچنین قیمت کمتر نسبت به سایر مدل ها می باشد.

باترفلای ولو ویفری پر مصرف ترین شیر پروانه ای می باشد و مطابق استاندارد API/DIN طراحی می شود روی این شیر می توان انواع عملگر پنوماتیک و برقی و بادی و یا هیدرولیکی رو مونتاژ نمود.

2.شیر پروانه ای لاگ

شیر پرونه ای لاگ که به آن شیر پروانه ای دور سوراخ هم گفته می شود دارای ضخامت بیشتری نسبت به مدل ویفری می باشد و با پیچ به فلنج متصل می شود.

3.شیر پروانه ای فلنج دار

شیر پروانه ای فلنج دار توسط دو عدد فلنج که مطابق استاندارد ASME B16.5 و ASME B16.47 می باشد به هم متصل می شوند. این شیر بدلیل سختی چرخاندن اهرمی معمولا با گیربکس یا عملگرهای دیگر کوبل می شود.

4.شیر پروانه ای بدنه باریک

شیر پروانه ای بدنه باریک تقریبا میشه گفت ترکیبی از مدل ویفری و لاگ می باشد. که دور تا دور آن سوراخ و با پیچ به فلنج بسته می شود.

نحوه انتخاب باترفلای ولو

برای انتخاب صحیح شیر پروانه ای حتما باید پارامتر های نوع سیال و درجه حرارت و فشار کاری را داشته باشیم.لازم بذکر است قبل از خرید حتما با یک کارشناس فنی مشورت نمایید، با تغییر هر یک از پارامترهای فشار و حرارت و سیال، نوع جنس شیر پروانه ای اعم از بدنه و دیسک و سیت تغییر می کند.

به عنوان مثال برای سیال اسید از شیر پروانه ای دور تفلون و دیسک استیل استفاده می شود ولی اگر حرارت و یا غلظت سیال بالا رود دیسک شیر پروانه ای هم باید تفلون در نظر گرفته شود و جنس بدنه حداقل فولاد در نظر گرفته شود.

شیر کشویی

گیت ولو یا شیر کشویی Gate Valve با چرخاندن فکله،شافت دیسک را جا به جا کرده و با حرکت عمودی برای قطع و وصل مسیر سیال استفاده می شود.گیت ولو برای کاربرد قطع و وصل استفاده می شود.

طراحی شیر کشویی یا گیت ولو به گونه ای می باشد که دیسک یا مجرابند آن به حالت گوه ای می باشد و با چرخاندن فلکه جابه جا می شود.مجرابند تمامی شیرهای کشویی عمود بر حرکت سیال مسیر سیال را قطع می کند .از مشخصات شیرکشویی می توان به طول  عمر بالا و تعمیر و نگهداری آن اشاره کرد.از شیر کشویی برای مصارف های مختلف نظیر آب و فاضلاب و کشاورزی و خطوط انتقال انرژی و… استفاده می شود.

شیر توپی

شیر توپی یا بال ولو Ball Valve برای قطع و وصل و کنترل سیال با چرخش توپی(گوی کروی شکل) انجام
می شود.

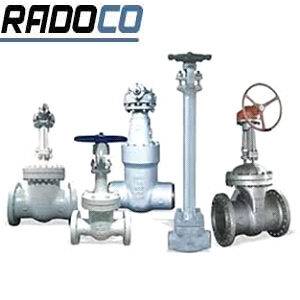

شیر کروی

شیر کروی (Globe Valve) یا شیر بشقابی با چرخاندن دیسک مخروطی آن با حرکت عمودی مسیر سیال را قطعو وصل یا کنترل می کنند.گلوب ولو در سه نوع گلوب ولو Z شکل و Y شکل و انگل ولو تولید می شود.

گلوب ولو در جنس های مختلف برنج و برنز و چدن نشکن و فولاد و استیل با نوع اتصال دنده ای وفلنجی و جوشی تولید می شود.این شیر بدلیل اینکه سیال از ورود تا خروج دچار انحراف میشه به همین خاطر افت فشار کمی ایجاد می شود.شیر کروی را می توان با انواع عملگر مونتاژ نمود. از گلوب ولو در تمامی صنایع و تاسیسات برج ها و صنایع سیمان و فولاد و آب و گاز و… با توجه به جنس و نوع اتصال استفاده می شود.قیمت گلوب ولو با توجه به جنس و سایز و نوع اتصال متفاوت می باشد.

شیر یک طرفه

شیر یک طرفه (Check Valve) بدون نیاز به اپراتور مسیر سیال را قطع و وصل می کنند.

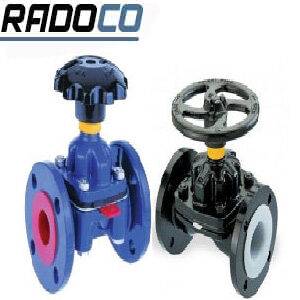

شیر دیافراگمی

شیر دیافراگمی یا دیافراگم ولو Diaphragm Valve با حرکت عمودی دیفراگم قطع و وصل سیال را انجام می دهد. دیافراگم ولو با توجه به نوع سیال برای مدل های بدنه چدن و فولاد و استیل و برنز تولید می گردند.مهم ترین قسمت شیر دیافراگمی که بیسترین تماس را با سیال را دارد دیافراگم آن می باشد.

دیافراگم شیر دیافراگمی باید با توجه به نوع سیال و درجه حرارت و فشار کاری انتخاب شود. این دیافراگم در جنس های مختلف مثل تفلون و لاستیک و UPVC و … تولید می شوند. شیر دیافراگمی در دو مدل با برآمدگی و بدون برآمدگی تولید می‌شوند. مدل بدون برآمدگی برای سیال های دارای ناخالصی و با برآمدگی بیشتر برای سیال های بدون ناخالصی و روان استفاده می شود.

شیر سماوری

شیر سماوری (Plug Valve) با چرخش پلاگ برای قطع و وصل و تنظیم جریان سیال عبوری استفاده می شود. پلاگ ولو دارای یک مجرابند یا پلاگ به شکل مخروطی استوانه ای می باشد که به شافت متصل می باشد و با چرخش عملگر یا اهرم مسیر سیال را باز یا مسدود می کند. شیر سماوری دارای دو مدل بدون نیاز به روغنکاری و نیاز به روغن کاری تولید می شوند.

مدل که نیاز به روغنکاری دارند معمولا بدون سیت می باشندو با تزریق مواد نظیر روغن مخصوص یا گریس صنعتی از برخورد و اصطکاک فلز به فلز جلوگیری می شود.واکثرا برای روش دفنی زیر خاک استفاده می شوند که یک مجرا همراه بااستم به سطح زمین انتقال داده می شود و مطابق زمان‌بندی مواد روان‌کننده انتقال داده می شود شیر سماوری در دو حالت مونتاژ از بالا که شیر سماوری استاندارد و مونتاژ از پایین شیر سماوری وارونه تولید می شود.

شیر سوزنی

شیر سوزنی یا نیدل ولو Needle Valve بیشتر برای صنعت آزمایشگاهی استفاده می شوند و معمولا در سایز های پایینبرای قطع و وصل و تتنظیم جریان استفاده می شوند و معمولا در سایز های پایین برای قطع و وصل و تنظیم جریان استفاده می شوند.

نیدل ولو یا شیر سوزنی برای فشار بالا و حجم دبی عبوری کم استفاده می شوند.نیدل ولو دارای یک مجرابند سوزنی می باشد که با چرخش فله توسط اپراتور مسیر سیال را با حرکت عمودی قطع یا وصل می کند.جنس نیدل ولو بدلیل برخورد با سیال آزمایشگاهی از استیل با گرید های مختلف و در کلاس هاس 3000و6000بیشترین تولید و مصرف را دارد.نوع اتصال نیدل ولو در دو نوع رزوه داخل و بیرون به لوله معمولا استیل متصل می شوند.

شیر اطمینان

شیر اطمینان (Safety Valve) برای اطمینان از بالا نرفتن فشار مجاز در خطوط پایپینگ اسنتفاده می شود. انواع این شیر در دو مدل اهرم دار و ساده برای اطمینان از بالا نرفتن فشار خط استفاده می شود. با تنظیم شیر اطمینان روی فشار مجاز خط، هر موقعه فشار خط بالا رود شیر اطمینان به طور اتوماتیک سیال را از خط خارج می کند تا فشار سیال به میزان مجاز رسیده و دوباره اتوماتیک وصل می شود.در حالت اهرم دار هم به روش اتوماتیک توسط فنر و هم دستی توسط اهرم می توان سیال را از مسیر خارج نمود. جنس شیر اطمینان با توجه به نوع سیال برنج و چدن و فولاد و استیل تولید می شود.

شیر فشار شکن

شیر فشار شکن یا ریلف ولو Relief Valve برای کاستن فشار حداکثر به فشار تنظیمی بر روی خطوط پایپینگ مورد استفاده قرار می گیرد.شیر فشار شکن برای تبدیل یک فشار بالا به یک فشار پایین‌تر استفاده می شود. این فشار پایین‌تر همان فشار مجاز سیستم می باشد.در بعضی مواقع ممکن است با خراب شدن پمپ یا وسیله که سیال را به خط انتقال می دهد باعث افزیش فشار  شود. با قرار دادن فشار شکن می توان به طور دائم یا موقت فشار یک سیال عبوری را تا میزان دلخواه پایین آورد.

شیر چند راهی

شیر چند راهی Tee /Four Way Valve برای عبوری یا مخلوط کردن دو یا چند سیال مختلف در صنایع مختلف استفاده می شود و دارای یک مسیر ورودی و چند مسیر خروجی می باشد که با تنظیم می توان مسییر عبور خروج سیال را با دست توسط اپراتور و یا اتوماتیک با عملگر تعیین می شود.

شیر صافی

شیر صافی یا (Strainer Valve) تقریبا روی همه خطوط نسب می شود،کار شیر صافی جلوگیری از عبور ناخالصیهای سیال می باشد. انواع استرینر در مدل های مختلف سبدی و Y شکل و دو سبدی و … تولید می شوند کار همه صافی جلوگیری از عبور ناخالصی به داخل خط پایپینگ می باشد. شیر صافی دارای یک توری می باشد که روی آن سوراخ می باشد میزان اندازه مش نوع سیال عبوری را مشخص می کند. این توری باید هر چند وقت یک بار تمیز شود.

شیر شناوری

شیر شناوری یا فلوتینگ ولو Floating Valve جز شیر های کاربرد های خاص می باشدوباتنظیم دستی نسبت به سطح سیال باز و بسته می شوند.

شیر روتاری

روتاری ولو یا شیر روتاری Rotary Valve یا شیر وایرلاک در زیر مخزن ها و سیلوها برای جلوگیری از ورود غبار و همچنین کنترل سیال عبوری (پودر ، گندم و سیمان و…) با جنس های مختلف تولید می شود.

شیر بلایند

شیر بلایند  line blind valve شیر جز دسته شیر های کارایی خاص می باشد.و از لحاظ کارایی باز و بست آسانی دارد.به دلیل امکاننفوذ رسوبات و گرد غبار داخل شیر بلایند در صنعت کمتر استفاده ی شود. در شیر بلایند عضومسدودکنندهمعمولا در خارج حالت شیر قرار دارد و با حرکت فکله اهرم وارد شیر می شود.

مشخصات شیرآلات پایپینگ

انواع شیرآلات در تجهیزات پایپینگ سه عضو اصلی دارند :

1- بدنه شیرآلات صنعتی Body Valve

عضو اصلی یک شیر می باشد که با توجه به نوع سیال و نوع کاربری و فسار و درجه حرارت در جنس های و نوع های مختلف تولید می شود.

2- عضو مسدود کننده شیرآلات پایپینگ

در شیرآلات صنعتی عضو مسدود کننده به حالت گوی و دیسک و مخروط و … می باشد، که با تنظیم عضو مسدود کننده می توان مسیر عبوری سیال را قطع و وصل یا کنترل کرد.

3- سیت یا لاینر شیرآلات صنعتی Seat Valve

سیت وظیفه  آببندی اطرف عضو مسدود کننده را دارد و از خروجی نشتی سیال جلو گیری می کند.

تعمیر شیرآلات صنعتی

رادوکو با توجه به داشتن نمایندگی شیرآلات صنعتی از جمله نمایندگی شیر پروانه ای اورتون در ایران و نمایندگی شیر دیافراگمی ساندرز در ایران می باشد، ما مجهز کردن کارگاهی در شهرک صنعتی چهار دانگه با به روزترین دستگاه های CNC تراش و فرز و دستگاه تست هیدرواستاتیک تمامی شیرآلات صنعتی، از سایز 2 اینچ  تا 88 با گارانتی یک سال پس از تعمیر یا پس از نصب توانسته به خوبی بخش خدمات پس از فروش را پشتیبانی کند.
