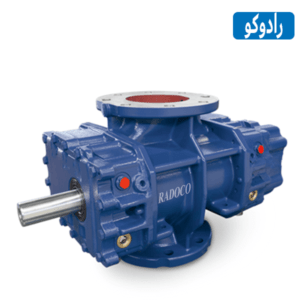

روتس بلوئر

روتس بلوئر (Roots Blower) یکی از تجهیزات مکانیکی پرکاربرد در صنایع مختلف است که برای جابجایی هوا و گازها با فشار مشخص به کار می‌رود. این دستگاه به دلیل عملکرد پایدار و طراحی مهندسی خاص خود، نقش مهمی در سیستم‌های صنعتی، تصفیه آب و فاضلاب، صنایع غذایی، پتروشیمی، و بسیاری از فرآیندهای تولیدی ایفا می‌کند.

روتس بلوئرها در دسته پمپ‌ های جابجایی مثبت قرار می‌گیرند و به دلیل مکانیسم خاص خود، فشار یکنواخت و کنترل‌شده‌ای را فراهم می‌کنند. برخلاف کمپرسورها که هوا را درون خود فشرده می‌کنند، این محصول با استفاده از دو روتور چرخشی، حجم ثابتی از هوا را جابه‌جا کرده و در نتیجه یک جریان پایدار و بدون نوسان ایجاد می‌کند.

بازه قیمتی روتس بلوئر بین 25.000.000 تا 4.690.000.000 تومان است و توسط شرکت رادوکو، وارد کننده و نماینده معتبر انواع برندهای روتس بلوئر در ایران عرضه می‌شود.

پمپ روتس بلوئر با اسامی دیگری همچون پمپ کمپرسور هوا یا پمپ وکیوم (Vacuum Pump) نیز نامیده شده و توسط برندهای جهانی مطرحی نظیر پدروگیل، ارزن، لانگ تک و روبوسکی طراحی و تولید می‌شود.

روتس بلوئر چیست؟

بلوئر روتس (Roots Blower) یک نوع پمپ هوا تراکمی است که برای انتقال گازها یا هوا به حجم بالا و فشار متوسط به کار می‌رود. این پمپ‌ها از دو پیستون افقی و متقابل با شکل خاص به‌عنوان پیستون‌های روتاسیونی یا لوپتوس استفاده می‌کنند. این دو پیستون در داخل محفظه‌ای مخصوص حرکت می‌کنند و بین آن‌ها فضای مجازی به‌نام سر بلوئر (Blower Casing) وجود دارد.

به دلیل عملکرد پایدار و طراحی خاص، در صنایع مختلف از جمله تصفیه آب و فاضلاب، پتروشیمی، صنایع غذایی، تولید فولاد و سیستم‌های انتقال مواد پنوماتیک نقش مهمی ایفا می‌کنند.

قیمت روتس بلوئر

بسته به عوامل مختلفی مانند برند، توان، فشار و ظرفیت هوادهی متفاوت است. معمولاً مدل‌های کوچک‌تر و با دبی کمتر قیمت پایین‌تری دارند، درحالی‌که مدل‌های صنعتی با توان و ظرفیت بالاتر قیمت بالاتری خواهند داشت.

عوامل تأثیرگذار بر قیمت عبارتند از:

• برند تولیدکننده (برندهای اروپایی و آمریکایی معمولاً گران‌تر از مدل‌های چینی هستند.)
• ظرفیت دبی (Cubic Meters per Hour)
• فشار کاری (Bar یا Psi)
• توان موتور (کیلووات یا اسب بخار)
• نوع کوپلینگ (مستقیم یا تسمه‌ای)

در ادامه بازه حدودی قیمت انواع برند های روتس بلوئر آورده شده است:

برند	کشور سازنده	محدوده قیمت (تومان)
ارزن (Aerzen)	آلمان	330.000.000 تا 4.690.000.000
گریتک (Greatech)	تایوان	35.000.000 تا 2.370.000.000
لانگ تک (Longtech)	تایوان	25.000.000 تا 480.000.000
روبوسکی (Robuschi)	ایتالیا	61.000.000 تا 625.000.000
شوفو (Showfou)	تایوان	تماس با کارشناسان رادوکو
پدروگیل (Pedro Gil)	اسپانیا	41.000.000 تا 148.000.000
تراندین (Tairendi)	چین	تماس با کارشناسان رادوکو
مپرو ایر (Mapro Air)	ایتالیا	تماس با کارشناسان رادوکو

انواع روتس بلوئر

بر اساس تعداد مراحل فشرده‌سازی و میزان فشار تولیدی به انواع مختلفی تقسیم می‌شوند که شامل تک‌مرحله‌ای، دو‌مرحله‌ای و فشار قوی هستند. مدل تک‌مرحله‌ای برای کاربردهای سبک تا متوسط مانند تصفیه آب و صنایع غذایی مناسب است، در حالی که مدل دو‌مرحله‌ای برای صنایع سنگین‌تر مانند فولاد و پتروشیمی که به فشار بیشتری نیاز دارند، به کار می‌رود. روتس بلوئرهای فشار قوی نیز برای فرآیندهایی که نیازمند فشار بسیار بالا و عملکرد مداوم هستند، مانند نیروگاه‌ها و سیستم‌های انتقال گاز صنعتی، گزینه ایده‌آلی محسوب می‌شوند. انتخاب نوع مناسب این دستگاه به عواملی مانند نیاز به فشار، حجم هوای جابجایی و شرایط کاری بستگی دارد.

روتس بلوئر دو‌مرحله‌ ای

دو‌ مرحله‌ ای نوعی از بلوئرهای جابجایی مثبت است که برای تولید فشار بالاتر نسبت به مدل‌های تک‌مرحله‌ای طراحی شده است. در این مدل، هوا یا گاز ابتدا در مرحله اول فشرده شده و سپس به مرحله دوم منتقل می‌شود تا فشار خروجی بیشتری ایجاد کند. این فرآیند باعث افزایش کارایی و کاهش دمای عملیاتی دستگاه می‌شود.

دو‌ مرحله‌ ای بیشتر در صنایع سنگین مانند فولاد، پتروشیمی، نیروگاه‌ها و سیستم‌های انتقال گاز استفاده می‌شوند. این مدل‌ها برای فرآیندهایی که نیاز به جریان یکنواخت با فشار بالا دارند، گزینه‌ای ایده‌آل هستند. همچنین، طراحی این دستگاه‌ها به گونه‌ای است که مصرف انرژی بهینه داشته و عملکردی پایدار در شرایط کاری سخت ارائه دهند.

روتس بلوئر فشار قوی

فشار قوی برای کاربردهایی طراحی شده است که نیازمند فشار بالا و جریان مداوم هوا یا گاز هستند. این مدل از بلوئرها دارای ساختار مقاوم‌تر، قطعات تقویت‌شده و قابلیت تحمل فشارهای بیشتر نسبت به مدل‌های استاندارد است.

یکی از مهم‌ترین کاربردهای روتس بلوئر فشار قوی، انتقال گازهای صنعتی، تأمین هوای فشرده برای فرآیندهای احتراق، سیستم‌های پنوماتیک و صنایع بزرگ مانند سیمان، معدن، فولاد و پتروشیمی است. این دستگاه‌ها به دلیل عملکرد قدرتمند خود، در محیط‌های صنعتی سنگین و نیازمند کار مداوم مورد استفاده قرار می‌گیرند.

مدل فشار قوی معمولاً به سیستم‌های خنک‌کننده و عایق‌بندی حرارتی بهینه مجهز هستند تا از افزایش دما و کاهش بازدهی جلوگیری شود. این ویژگی‌ها باعث می‌شود که این دستگاه‌ها بتوانند در شرایط کاری دشوار و برای مدت‌زمان طولانی بدون افت کارایی عمل کنند.

فروش و خرید روتس بلوئر

برای خرید باید به عواملی مانند ظرفیت هوادهی، فشار کاری، نوع کاربرد و برند تولیدکننده توجه کنید. همچنین، مشخصات فنی مانند توان موتور، میزان دبی خروجی و سرعت چرخش روتورها نیز در انتخاب مدل مناسب تأثیرگذارند. شما برای تهیه این تجهیز هوادهی، می‌توانید از طریق سایت اقدام نمائید و یا با کارشناسان رادوکو تماس بگیرید و از مشاوره رایگان قبل از خرید بهره‌ مند شوید و در نهایت پس از دریافت پیش فاکتور اقدام به خرید روتس بلوئر نمائید.

نحوه عملکرد روتس بلوئر

عملکرد بلوئر به این صورت است:

1. ورود هوا: وقتی پیستون‌ها از سوی مخالف یکدیگر حرکت می‌کنند، هوا یا گاز از سمت ورودی به داخل محفظه پمپ (سر بلوئر) وارد می‌شود.
2. فشرده‌سازی: هنگامی که پیستون‌ها حرکت به سمت مخالف با یکدیگر انجام می‌دهند، حجم هوا کاهش می‌یابد. این باعث افزایش فشار هوا می‌شود و هوا فشرده می‌شود.
3. انتقال هوا: هوا یا گاز تراکم شده به‌وسیله پیستون‌ها به سمت خروجی (Outlet) حرکت می‌کند.
4. تخلیه هوا: وقتی پیستون‌ها به سمت مخالف حرکت می‌کنند، فضا در داخل محفظه افزایش می‌یابد و هوا به خارج از سیستم تخلیه می‌شود.
5. چرخش مستمر: پیستون‌ها به‌صورت متوالی و پیوسته از یک سمت به سمت مخالف حرکت کرده و این چرخه به‌صورت مداوم تکرار می‌شود تا هوا یا گاز به‌صورت پیوسته منتقل شود.

نحوه عملکرد کلی پمپ بلوئر صنعتی به این صورت است که ابتدا هوا از طریق مجرای ورودی وارد شده و با عمل فیلتراسیون، ذرات معلق درون هوای وارد شده حذف می‌شود و بعد از عبور از سایلنسر یا صدا خفه کن از خروجی بلوئر خارج می‌شود.

بعد از این مرحله پمپ با ایجاد فشاری بین 50 الی 1000 میلی بار که اصطلاحا فشار مثبت نامیده می‌شود، در ناحیه دمش، فشار خروجی ایجاد می‌کند.

در مقابل قسمت مکش یا ورودی با ایجاد فشار منفی‌ای که ما بین 50 الی 500 میلی بار می باشد، خلائی نسبی در پمپ‌ های روتس بلوئر ایجاد می‌کند. مزیتی که این گونه پمپ ها دارند، میزان دبی بالای آن‌ها است که می تواند تا 6500 متر مکعب بر ساعت باشد.

در حالت کلی بر اساس مشخصات فنی و دبی ایجاد شده توسط روتس بلوئر‌ها می‌توان به دبی و فشار های مختلف دست پیدا کرد.

به این صورت که با تعویض الکتروموتور در توان های مختلف و یا تغییر در سایز فولی ورودی به بلوئر هوادهی، می‌توان این مقادیر را تغییر داد.

اجزای روتس بلوئر

در ادامه اجزاء پمپ هواده و وظیفه آن جهت آشنایی بیشتر معرفی می‌شوند:

شافت ورودی

وظیفه انتقال نیروی دورانی ایجاد شده توسط الکتروموتور به چرخ‌دنده‌های تایمینگ را دارد.

چرخ‌دنده های تایمینگ ( گیربکس )

دارای دو عدد چرخ‌دنده تایمینگ در جلوی بلوئر روتس که وظیفه تنظیم حرکت لوب های درون محفظه کیسینگ را بر عهده دارند.

در بعضی از مدل‌ها سه چرخ‌دنده یا بیشتر دیده می‌شود. در عقب و جلو  دو عدد محفظه قرار دارد که روغن روانکاری درون آن ریخته شده و وظیفه روانکاری و خنگ کاری چرخ‌دنده‌های تایمینگ را بر عهده دارد.

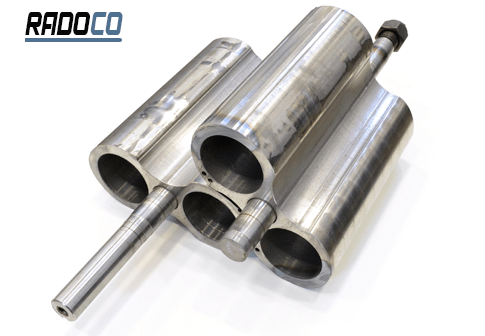

لوب‌ها بلوئر

لوب‌ها با توجه به طراحی خاص خود با ایجاد یک لایه نازک بین بدنه و نوک برآمدگی لوب باعث به دام افتادن هوا شده، که این هوا در خروجی پمپ تخلیه می‌شود.

 لوب ها وظیفه ایجاد فشار و دبی را بر عهده دارند.

پوسته کیسینگ بلوئر

این قطعه وظیفه نگهداری اجزای داخلی بلوئر مانند جای گیری شفت‌ها، لوب‌ها و محل قرار گیری بلبرینگ‌ها را بر عهده دارد.

از لحاظ دور کارکرد، بلوئر‌های هوادهی را می‌توان به دو دسته تقسیم بندی کرد.

از دیگر اجزای بلوئر ها میتوان موارد زیر را نام برد :

1. سر بلوئر (Blower Casing)
2. پیستون‌های روتاسیونی (Rotary Pistons)
3. غلطک‌ها (Rollers)
4. موتور (Motor)
5. صفحه‌های فشار و آبکشی (Pressure Relief and Venting Plates)
6. کاورها و درپوش‌ها (Covers and Caps)
7. سیستم خنک‌کننده (Cooling System)
8. سیستم غلطک‌گیری (Lubrication System)
9. ورودی (Inlet)
10. خروجی (Outlet)
11. پره‌ها (Blades)
12. بستر (Base)

مشخصات فنی روتس بلوئر

دستگاهی است که با استفاده از دو روتور چرخشی، جریان هوایی مداوم و بدون پالس ایجاد می‌کند. این دستگاه در دسته تجهیزات دمنده قرار دارد و برای انتقال گاز یا هوا در فشارهای پایین تا متوسط طراحی شده است. مشخصات فنی شامل ظرفیت جریان (بر حسب متر مکعب بر ساعت)، محدوده فشار (معمولاً تا ۱ بار)، سرعت چرخش روتورها (بر حسب دور در دقیقه)، و توان مصرفی موتور است. جنس بدنه معمولاً از فولاد یا آلیاژهای مقاوم به خوردگی انتخاب می‌شود تا دوام بالایی در شرایط صنعتی داشته باشد. یکی دیگر از ویژگی‌های مهم، کارکرد بدون نیاز به تماس فیزیکی بین روتورهاست که باعث کاهش استهلاک و افزایش عمر مفید دستگاه می‌شود.

کاربرد های انواع روتس بلوئر

کاربردی ترین زمینه فعالیت بلوئر روتس‌‌‌‌ها مربوط به سیستم‌های تصفیه فاضلاب است. زیرا با میزان دبی بالای خود می‌توانند مرحله اکسیداسیون ذرات معلق در فاضلاب را افزایش داده و روند بازیافت را سرعت ببخشد.

 در زیر 10 مورد از کاربردها را به صورت مختصر برایتان توضیح می‌دهم:

1. سیستم‌های تهویه و تبرید: بلوئرها در سیستم‌های تهویه و تبرید برای ایجاد جریان هوا و تأمین هوای تازه به محیط‌های داخلی استفاده می‌شوند.
2. تصفیه فاضلاب: این پمپ‌ها برای انتقال و تهویه هوا در سیستم‌های تصفیه فاضلاب به کار می‌روند.
3. سیستم‌های تولید انرژی: در برخی نیروگاه‌ها،بلوئرها برای تهویه و ایجاد جریان هوا در سیستم‌های تولید انرژی مانند نیروگاه‌های بخاری استفاده می‌شوند.
4. صنعت شیمیایی: در بخش‌های مختلف صنعت شیمیایی برای انتقال گازها و هوا، مخصوصاً در فرآیندهای پخت، از روتس بلوئرها استفاده می‌شود.
5. ساخت مواد ساختمانی: در صنایع ساخت مواد ساختمانی مانند سیمان، بلوئرها برای حمل و انتقال هوا و گازهای لازم در فرآیندهای تولید استفاده می‌شوند.
6. کارخانجات نساجی: در صنایع نساجی، این پمپ‌ها برای انتقال هوا و ایجاد فشار مورد نیاز برای فرآیندهای نساجی به‌کار می‌روند.
7. صنایع غذایی: در برخی فرآیندهای تولید مواد غذایی مانند تولید آرد، آبپز، انتقال و ایجاد جریان هوا نیاز به روتس بلوئرها وجود دارد.
8. ساخت و نگهداری مخازن: در فرآیندهای ساخت و نگهداری مخازن و تانک‌ها، این محصول برای تهویه و ایجاد جریان هوا استفاده می‌شود.
9. معادن: در برخی فرآیندهای معدنی مانند تهویه معادن زیرزمینی، از روتس بلوئرها استفاده می‌شود.
10. سیستم‌های خنک‌کننده: در سیستم‌های خنک‌کننده و کولرها، روتس بلوئرها برای حمل و انتقال هوا به‌کار می‌روند.

نحوه نصب و نگهداری روتس بلوئر

نیازمند رعایت اصولی است که عملکرد بهینه دستگاه و عمر مفید آن را تضمین کند. ابتدا باید مکانی مناسب با سطحی صاف، بدون لرزش، و دارای تهویه کافی برای نصب انتخاب شود. پایه‌های دستگاه باید به درستی تراز و ثابت شوند تا از لرزش یا آسیب به دستگاه جلوگیری شود. لوله‌کشی باید با دقت انجام شده و از واشرها و اتصالات مناسب برای جلوگیری از نشتی استفاده شود. همچنین، نصب فیلتر در ورودی هوا برای جلوگیری از ورود ذرات ضروری است.

نگهداری صحیح شامل بررسی و تعویض منظم روغن در یاتاقان‌ها، تمیز کردن فیلترها، و کنترل وضعیت تسمه‌ها یا کوپلینگ‌ها می‌باشد. باید از کارکرد دستگاه در دمای مناسب اطمینان حاصل کرد، زیرا افزایش بیش از حد دما می‌تواند به قطعات داخلی آسیب بزند. بررسی دوره‌ای و رفع هرگونه نشتی یا صداهای غیرعادی نیز از موارد حیاتی در نگهداری محسوب می‌شود.

در ادامه به طور موردی به برخی نکات مهم هنگام نصب روتس بلوئر می پردازیم:

1. محل نصب: ابتدا محل نصب بلوئر را به دقت انتخاب کنید. مطمئن شوید که فضای مخصوص نصب، به اندازه کافی بزرگ است و پمپ به خوبی قرار می‌گیرد بدون ایجاد مشکلات برای دسترسی و نگهداری.
2. استوانه‌ها و غلطک‌ها: اطمینان حاصل کنید که استوانه‌ها و غلطک‌ها به درستی قرار گرفته‌اند و هیچ نقصی در آن‌ها وجود ندارد. قطره‌زن‌ها (سیستم‌های ضد نشتی) نیز باید صحیح نصب شده باشند.
3. اتصالات: مطمئن شوید که اتصالات لوله‌ها و شیرها به صورت صحیح بوده و محکم است. همچنین از نشتی ناشی از اتصالات اجتناب کنید.
4. ایزولاسیون صوتی: در صورت نیاز به کاهش سطح صوتی، اقدام به ایزوله‌سازی صوتی بلوئر و محل نصب آن نمایید.
5. تعادل و تنظیم: مطمئن شوید که روتس بلوئر به‌طور متعادل نصب شده است و تنظیمات مورد نیاز برای فشار و جریان هوا به درستی انجام شده‌اند.
6. تهویه: اطمینان حاصل کنید که محل نصب دارای تهویه مناسب برای انتقال هوا و خنک‌کردن پمپ است.
7. برق و کنترل: اتصالات برقی و کنترلی را مطابق با نیازهای روتس بلوئر و سیستم کنترلی نصب کنید.
8. آزمایش‌ها: بعد از نصب، ابتدا آزمایش‌های مورد نیاز را انجام دهید تا از عملکرد صحیح و بدون مشکل این پمپ اطمینان حاصل کنید.

مزایا و معایب استفاده

مزیت‌ها و معایب استفاده از بلوئر به نحوه استفاده، شرایط کاری، نوع کاربرد و انتظارات مشتری بستگی دارد. در زیر 8 مزیت و 8 معایب استفاده از بلوئر هوادهی را برای شما مورد بررسی قرار می‌دهم:

مزیت های روتس بلوئر

1. قابلیت استفاده در برنامه‌های صنعتی سنگین
2. دارای نسبت حجم به ظرفیت بالا
3. قابلیت استفاده در محیط‌های خشن و آلوده به گرد و غبار
4. عدم نیاز به روان‌کننده‌ها و روغن در برخی مدل‌ها
5. استحکام و طول عمر بالا
6. قابلیت انتقال هوا یا گاز بدون تغییر دما
7. نیاز به هزینه نگهداری کمتر نسبت به برخی از پمپ‌های دیگر
8. امکان اجرای به‌صورت ایستا یا متحرک برای کاربردهای مختلف

معایب روتس بلوئر

1. سطح صوتی بالا و نیاز به ایزولاسیون صوتی در برخی کاربردها
2. مصرف انرژی بالا و نیاز به تامین توان مناسب
3. نیاز به نگهداری و تعمیر مکرر با توجه به سایز و پیچیدگی پمپ
4. تولید حرارت زیاد که ممکن است نیاز به سیستم خنک‌کننده داشته باشد
5. سایز و وزن بزرگ که نیاز به فضای بیشتری برای نصب دارد
6. می‌تواند تعادل ناپذیر در برخی کاربردها ایجاد کند
7. عدم قابلیت تنظیم دقیق فشار و جریان خروجی در برخی مدل‌ها
8. ممکن است نیاز به ترکیب با پمپ‌های دیگر برای کاربردهای خاص داشته باشد.
