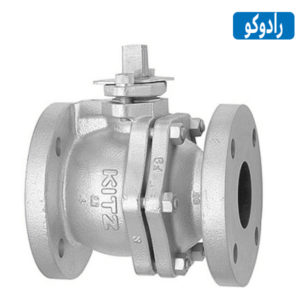

شیر توپی کیتز یا بال ولو کیتز ( شیر گازی کیتز ) برای قطع و وصل و کنترل سیال در تمامی خطوط صنعتی و ساختمانی استفاده می شود. برای تمامی سیال ها با درجه حرارت و فشارهای مختلف تولید می شود. شیر توپی در جنس هایی نظیر شیر توپی برنجی کیتز و شیر توپی فولادی کیتز و شیر توپی استیل کیتز و شیر توپی برنزی کیتز با نوع اتصال فلنج و دنده ای و جوشی در کلاس های مختلف تولید می شود. شیر توپی کیتز از سایز 1/2 اینچ تا 24 اینچ با عملگر دستی و با عملگر پنوماتیک و عملگر برقی و گیربکس تولید می شود. قیمت شیر توپی کیتز با توجه به سایز جنس و نوع اتصال و کلاس کاری متفاوت می باشد که در ادامه در مورد شیر گازی کیتز توضیح داده می شود.
نمایندگی شیر توپی کیتز
فروش شیر توپی کیتز از سایز 1/2 اینچ تا 24 در دو نوع اتصال فلنجی و دنده ای با تعداد تک و عمده عرضه می گردد.
مشخصات فنی شیر توپی کیتز
- قابلیت مونتاژ انواع عملگر را روی آن وجو دارد.
- برای باز و بسته شدن و همچنین کنترل میزان دبی استفاده می شود.
- قابلیت تعمیر بال ولو کیتز وجود دارد.
- در حالت های مختلف می توان نصب شود.
- در متریال های مختلف برنج و استیل و فولاد و برنز تولید می شود.
- از کلاس 150 تا 2500 با جنس های فولاد و استیل تولید می شود.
- برای تمامی صنعت ها می توان استفاده نمود.
- با توجه به تنوع تولید با جنس های مختلف می توان برای انواع سیال استفاده کرد.
اجزا شیر توپی کیتز _ اجزا بال ولو کیتز
1- بدنه :
بدنه بال ولو کیتز در جنس های مختلف فولاد و استیل و برنز و برنج با نوع اتصال دنده ای و فلنجی از کلاس 150 تا 2500 تولید می گردد.
2- سیت :
سیت شیر توپی Kitz که از جنس تفلون و وایتون و استیل و … بر اساس نوع سیال و فشار کاری تولید می شود و ظیفه آببندی اطراف توپی را بر عهده دارد.
3- توپی (گوی کروی شکل) :
توپی یا گوی کروی شکل که به عنوان مجرابند در مسیر سیال قرار گرفته و دارای بور (قطر سوراخ) مختلف بوده که در ادامه توضیح داده می شود.
4- گسکت :
گست وظیفه آببندی بین دو سطح را بر عهده دارد.
5- پیچ
6- مهره
7- کاور
8- اورینگ
9- واشر
10- پکینگ
11- گلند
12- پکینگ گلند
13- رزوه
14- محور
قیمت شیر توپی کیتز
قیمت فروش شیر توپی کلاس 150 کیتز
جنس A 216 wcb و جنس بال استیل 201 سیت تفلون، فلنج کلاس 150
تاریخ به روز رسانی قیمت 1404/11/05
| قیمت فروش شیر توپی کلاس 150 | قیمت(تومان) |
| قیمت فروش شیر توپی کیتز سایز 1/2 اینچ | 3.975.000 |
| قیمت فروش شیر توپی کیتز سایز 3/4 اینچ | 4.125.000 |
| قیمت شیر توپی کیتز سایز 1 اینچ | 4.875.000 |
| قیمت فروش شیر توپی کیتز سایز 2 اینچ | 7.375.000 |
| قیمت فروش شیر توپی کیتز سایز 3 اینچ | 13.625.000 |
| قیمت شیر گازی کیتز سایز 4 اینچ | 18.250.000 |
| قیمت شیر گازی کیتز سایز 5 اینچ | تماس بگیرید |
| قیمت شیر گازی کیتز سایز 6 اینچ | 38.750.000 |
| قیمت شیر گازی کیتز سایز 8 اینچ | 68.750.000 |
| قیمت شیر گازی کیتز سایز 10 اینچ | 142.500.000 |
| قیمت شیر گازی کیتز سایز 12 اینچ | 275.000.000 |
| قیمت شیر گازی کیتز سایز 14 اینچ | تماس بگیرید |
| قیمت شیر گازی کیتز سایز 16 اینچ | تماس بگیرید |
| قیمت شیر گازی کیتز سایز 18 اینچ | تماس بگیرید |
| قیمت شیر گازی کیتز سایز 20 اینچ | تماس بگیرید |
| قیمت شیر گازی کیتز سایز 24 اینچ | تماس بگیرید |
قیمت شیر توپی فولادی کیتز کلاس 300
جنس A 216 wcb و جنس بال SS 304 سیت تفلون،فلنج کلاس 300
| قیمت شیر توپی کلاس 300 | قیمت(تومان) |
| قیمت بال ولو کیتز سایز 1/2 اینچ | 8.050.000 |
| قیمت بال ولو کیتز سایز 3/4 اینچ | 8.337.500 |
| قیمت بال ولو کیتز سایز 1 اینچ | 8.912.500 |
| قیمت بال ولو کیتز سایز 2 اینچ | 13.512.500 |
| قیمت بال ولو کیتز سایز 3 اینچ | 27.542.500 |
| قیمت بال ولو کیتز سایز 4 اینچ | 33.925.000 |
| قیمت بال ولو کیتز سایز 5 اینچ | تماس بگیرید |
| سایز 6 اینچ | 112.125.000 |
| سایز 8 اینچ | 165.600.000 |
| سایز 10 اینچ | 341.550.000 |
| سایز 12 اینچ | 483.000.000 |
| سایز 14 اینچ | 966.000.000 |
| سایز 16 اینچ | 1.106.875.000 |
| سایز 18 اینچ | تماس بگیرید |
| سایز 20 اینچ | تماس بگیرید |
| سایز 24 اینچ | تماس بگیرید |
قیمت شیر توپی فولادی کیتز
| قیمت شیر توپی کلاس 600 | قیمت(تومان) |
| قیمت شیر توپی فولادی سایز 2 اینچ | تماس بگیرید |
| قیمت شیر توپی فولادی سایز 3 اینچ | تماس بگیرید |
| قیمت شیر توپی فولادی سایز 4 اینچ | تماس بگیرید |
| قیمت شیر توپی فولادی سایز 6 اینچ | تماس بگیرید |
| قیمت شیر توپی فولادی سایز 8 اینچ | تماس بگیرید |
| قیمت سایز 10 اینچ | تماس بگیرید |
| قیمت سایز 12 اینچ | تماس بگیرید |
| قیمت سایز 14 اینچ | تماس بگیرید |
| قیمت سایز 16 اینچ | تماس بگیرید |
| قیمت سایز 18 اینچ | تماس بگیرید |
| قیمت سایز 20 اینچ | تماس بگیرید |
| قیمت سایز 24 اینچ | تماس بگیرید |
با عرض پوزش به دلیل نوسان قیمت ارز قیمت برخی از شیر گازی کیتز تغییر کرده است لطفا جهت اطلاع از موجودی و قیمت تماس بگیرید.
انواع شیر توپی کیتز
شیر توپی کیتز کلاس150
بال ولو برند کیتز مطابق طراحی API608 در دو مدل سایندتری ( هنگامی که قطعات از بغل مونتاژ شود) و تاپنتری (مونتاژ قطعات از بالا انجام می شود) مونتاژ می شود و معمولا با دو نوع عملگر اهرمی و گیربکس و با سفارش مشتری با عملگر پنوماتیک و برق مونتاژ می شود.نوع گوی شیر توپی معمولا با دو مدل شیر توپی فول بور کیتز(قطر بور گوی کروی با قطر خط یکسان و در نتیجه دبی عبوری برابر با حجم ورودی می باشد) و شیر توپی ردیوس بور کیتز (که قطر بور از قطر خط کوچک تر بوده و برای کاهش حجم سیال عبوری استفاده می شود) و با سیت های تفلون و سیت های استیل و… مونتاژ می شود.
مشخصات شیر گازی کلاس 150
| 1 | بدنه | A216 Gr. WCB |
| 2 | کاور بدنه | |
| 3 | محور | A216 Gr. WCB |
| 4 | توپی | A276 TYPE 316 |
| 7 A | گلند | A351 Gr. CF8M or A276 TYPE 316 |
| 7 B | گلند | A276 TYPE 316 (UP TO SIZE 1) |
| 8 A | پکینگ گلند | A351 Gr. CF8 (SIZE 11/2 & OVER) |
| 150SCTBZM (C) | ||
| 8 B | پکینگ گلند | PTFE (SIZE 1 ONLY) |
| 150SCTBZM (C) | ||
| PTFE (EXCEPT FOR SIZE 1) | ||
| 150SCTBZM-FS (C) | ||
| 9 | هندویل | FLEXIBLE GRAPHITE |
| STAINLESS STEEL (UP TO SIZE 1) | ||
| 9 A | هندویل بار | DUCTILE IRON (SIZE 11/2-3) |
| 9 B | هندویل هد | CARBON STEEL (SIZE 4 & OVER) |
| 10 | مهره هندویل | DUCTILE IRON (SIZE 4 & OVER) |
| 16 A | نیم پلیت | STAINLESS STEEL (UP TO SIZE 1) |
| 16 B | LEV PLATE | STAINLESS STEEL |
| 19 | گسکت | STAINLESS STEEL |
| 150SCTBZM (C) | ||
| PTFE | ||
| 150SCTBZM-FS (C) | ||
| 30 | سیت | FLEXIBLE GRAPHITE |
| 33 | مهره درپوش | HYPATITE PTFE |
| 34 | مهره گلند | A194 Gr. 2HM |
| 35 | پیچ درپوش | STAINLESS STEEL (UP TO SIZE 1) |
| 36 | A193 Gr. B7M | |
| 40 A | پیچ گلند | A193 Gr. B8M |
| 40 B | STAINLESS STEEL (UP TO SIZE 1) | |
| 43 | قفل کننده | STAINLESS STEEL |
| 47 | نگهدارنده قفل کننده | STAINLESS STEEL (UP TO SIZE 1) |
| C/F PTFE (SIZE 1/2 & 3/4) | ||
| 48 | فنر | G/F PTFE (SIZE 1-2) |
| 49 | CARBON STEEL (SIZE 11/2 & OVER) | |
| 67 | واشر | STAINLESS STEEL (SIZE 11/2 & OVER) |
| 123 A | G/F PTFE (SIZE 3 & OVER) |
ابعاد شیر گازی کیتز کلاس۱۵۰
| سایز | اتصال فلنجی | |||||
| اینچ | میلیمتر | d | H | D1 | L | D |
| ۱/۲ | ۱۵ | ۰.۵۵ | ۴.۵۳ | ۶.۳۰ | ۴.۲۵ | ۳.۵۰ |
| ۳/۴ | ۲۰ | ۰.۷۵ | ۴.۷۲ | ۶.۳۰ | ۴.۶۲ | ۳.۸۸ |
| ۱ | ۲۵ | ۰.۹۵ | ۵.۲۸ | ۷.۰۹ | ۵.۰۰ | ۴.۲۵ |
| ۱/۲ ۱ | ۴۰ | ۱.۵۰ | ۵.۶۳ | ۹.۰۶ | ۶.۵۰ | ۵.۰۰ |
| ۲ | ۵۰ | ۱.۹۷ | ۵.۹۸ | ۹.۰۶ | ۷.۰۰ | ۶.۰۰ |
| ۱/۲ ۲ | ۶۵ | ۲.۵۲ | ۸.۱۱ | ۱۵.۷۵ | ۷.۵۰ | ۷.۰۰ |
| ۳ | ۸۰ | ۳.۰۰ | ۸.۳۹ | ۱۵.۷۵ | ۸.۰۰ | ۷.۵۰ |
| ۴ | ۱۰۰ | ۳.۹۴ | ۱۰.۰۸ | ۱۸.۱۱ | ۹.۰۰ | ۹.۰۰ |
| ۶ | ۱۵۰ | ۵.۹۵ | ۱۲.۶۰ | ۳۹.۳۷ | ۱۵.۵۰ | ۱۱.۰۰ |
| ۸ | ۲۰۰ | ۷.۹۵ | ۱۶.۳۴ | ۵۹.۰۶ | ۱۸.۰۰ | ۱۳.۵۰ |
شیر توپی کیتز کلاس ۳۰۰
بال ولو کیتز کلاس 300 از لحاظ مونتاژ و نحوه تولید دقیقا مطابق کلاس 150 می باشد ولی ابعاد آن بزرگتر می باشد که توضیح داده می شود.
| 1 | بدنه | A216 Gr. WCB |
| 2 | ||
| 3 | کاور بدنه محور | A216 Gr. WCB |
| 4 | توپی | A276 TYPE 316 |
| 7 A | گلند | A351 Gr. CF8M or A276 TYPE 316 |
| 7 B | گلند | A276 TYPE 316 (UP TO SIZE 1) |
| 8 A | پکینگ گلند | A351 Gr. CF8 (SIZE 1 1 |
| /2 & OVER) | ||
| 8 B | پکینگ گلند | 300SCTBZM (C) |
| PTFE (SIZE 1 ONLY) | ||
| 300SCTBZM (C) | ||
| PTFE (EXCEPT FOR SIZE 1) | ||
| 9 | هندویل | 300SCTBZM-FS (C) |
| FLEXIBLE GRAPHITE | ||
| 9 A | هندویل بار | STAINLESS STEEL (UP TO SIZE 1) |
| 9 B | هندویل هد | DUCTILE IRON (SIZE 1 1 |
| 10 | مهره هندویل | /2-3) |
| 16 A | نیم پلیت | CARBON STEEL (SIZE 4 & OVER) |
| 16 B | LEV PLATE | DUCTILE IRON (SIZE 4 & OVER) |
| 19 | گسکت | STAINLESS STEEL (UP TO SIZE 1) |
| STAINLESS STEEL | ||
| STAINLESS STEEL | ||
| 300SCTBZM (C) | ||
| 30 | سیت | PTFE |
| 33 | مهره درپوش | 300SCTBZM-FS (C) |
| 34 | مهره گلند | FLEXIBLE GRAPHITE |
| 35 | پیچ درپوش | |
| HYPATITE PTFE | ||
| 36 | پیچ گلند | |
| A194 Gr. 2HM | ||
| 40 A | قفل کننده | STAINLESS STEEL (UP TO SIZE 1) |
| 40 B | نگهدارنده قفل کننده | |
| A193 Gr. B7M | ||
| 43 | فنر | |
| A193 Gr. B8M | ||
| 47 | واشر | STAINLESS STEEL (UP TO SIZE 1) |
ابعاد بال ولو کیتز کلاس ۳۰۰
| سایز | اتصال فلنجی | |||||
| اینچ | میلیمتر | d | H | D1 | L | D |
| ۱/۲ | ۱۵ | ۰.۵۵ | ۴.۵۳ | ۶.۳۰ | ۵.۵۰ | ۳.۷۵ |
| ۳/۴ | ۲۰ | ۰.۷۵ | ۴.۷۲ | ۶.۳۰ | ۶.۰۰ | ۴.۶۲ |
| ۱ | ۲۵ | ۰.۹۵ | ۵.۲۸ | ۷.۰۹ | ۶.۵۰ | ۴.۸۸ |
| ۱/۲ ۱ | ۴۰ | ۱.۵۰ | ۵.۶۳ | ۹.۰۶ | ۷.۵۰ | ۶.۱۴ |
| ۲ | ۵۰ | ۱.۹۷ | ۵.۹۸ | ۹.۰۶ | ۸.۵۰ | ۶.۵۰ |
| ۱/۲ ۲ | ۶۵ | ۲.۵۲ | ۸.۱۱ | ۱۵.۷۵ | ۹.۵۰ | ۷.۵۰ |
| ۳ | ۸۰ | ۳.۰۰ | ۸.۳۹ | ۱۵.۷۵ | ۱۱.۱۲ | ۸.۲۵ |
| ۴ | ۱۰۰ | ۳.۹۴ | ۱۰.۰۸ | ۲۹.۵۰ | ۱۲.۰۰ | ۱۰.۰۰ |
| ۶ | ۱۵۰ | ۵.۹۵ | ۱۲.۶۰ | ۳۹.۳۷ | ۱۵.۸۸ | ۱۲.۵۰ |
| ۸ | ۲۰۰ | ۷.۹۵ | ۱۶.۳۴ | ۵۹.۰۶ | ۱۹.۷۵ | ۱۵.۰۰ |
شیر توپی کیتز کلاس 600
شیر توپی کلاس 600 مطابق استاندارد API6008 در جنس های مختلف فولاد و استیل و … با نوع اتصال فلنجی تولید می شوند.
شیر توپی کیتز کلاس 900 و شیر توپی کلاس 1500 و شیر توپی کلاس 2500 از دیگر محصولات شرکت کیتز می باشند.
مزایا شیر گازی کیتز
- افت فشار اندکی را ایجاد می کند.
- برای کنترل سیال می توان استفاده کرد.
- قابلیت نصب انواع عملگر را دارد.
- در تمامی زاویه قابلیت نصب دارد ولی بهترین حالت نصب در حالت افقی می باشد.
- در تمامی فشار و کلاس های کاری می توان از شیر توپی کیتز استفاده کرد.
- بال ولو کیتز جز وندور لیست تمامی شرکت می باشد.
- به علت قطعات استاندارد، تعمیر آن در محل نصب هم می توان انجام شود.
کاربرد شیر گازی کیتز
- پتروشیمی و پالایشگاه ها
- صنایع فولاد
- صنایع سیمان
- کشتیرانی
- سکوهای نفتی
- خطوط انتقال انرژی
- ایستگاه گاز
- برای تاسیسات تمامی صنایع می توان استفاده شود.
انواع بال ولو کیتز با توجه به جنس
شیر توپی فولادی کیتز
شیرتوپی فولادی کیتز با جنس بدنه از فولاد با گرید A216 Gr.WCB و A105 تولید می شوند. بال ولو فولادی کیتز در دو مدل فلنجی کلاس 150,300 ,600 900,1500,2500 و دنده ای بیشتر از نوع سایدنتری مونتاژ می شوند.
شیر توپی استیل کیتز
جنس بدنه از استیل با گرید های مختلف 304,316,304L,316L با دو نوع اتصال فلنجی کلاس 150,300,600,900,1500,2500 مطابق استاندارد ASMEB16.5 و ASME B16.47 تولید می شوند.
شیر گازی برنزی کیتز
شیرتوپی برنزی کیتز برای سیال هایی همانند آب شور بسیار مناسب می باشد و به دو نوع اتصال دنده ای و فلنجی تولید می شود.
رنج تولید بال ولو فولادی کیتز
| جنس بدنه فولاد | ||||||
| سایز | 150 | 300 | 600 | 900 | 1500 | 2500 |
| 2 | * | * | * | * | * | * |
| 3 | * | * | * | * | * | * |
| 4 | * | * | * | * | * | * |
| 6 | * | * | * | * | * | * |
| 8 | * | * | * | * | * | * |
| 10 | * | * | * | * | * | * |
| 12 | * | * | * | * | * | * |
| 14 | * | * | * | * | * | * |
| 16 | * | * | * | * | * | * |
| 18 | * | * | * | * | * | * |
| 20 | * | * | * | * | * | * |
| 22 | * | * | ||||
| 24 | * | * | * | * | ||
| 26 | * | * | * | |||
| 28 | * | * | * | |||
| 30 | * | * | * | |||
| 32 | * | * | * | |||
| 34 | * | * | ||||
| 36 | * | * | ||||
رنج تولید بال ولو استیل کیتز
| جنس بدنه استیل | ||||||
| سایز | 150 | 300 | 600 | 900 | 1500 | 2500 |
| 2 | * | * | * | * | * | * |
| 3 | * | * | * | * | * | * |
| 4 | * | * | * | * | * | * |
| 6 | * | * | * | * | * | * |
| 8 | * | * | * | * | * | * |
| 10 | * | * | * | * | * | * |
| 12 | * | * | * | * | * | * |
| 14 | * | * | * | * | * | * |
| 16 | * | * | * | * | * | * |
| 18 | * | * | * | * | * | * |
| 20 | * | * | * | * | * | * |
| 22 | ||||||
| 24 | * | * | * | * | ||
| 26 | * | * | * | |||
| 28 | * | * | * | |||
| 30 | * | * | * | |||
| 32 | * | * | * | |||
| 34 | * | * | ||||
| 36 | * | * | ||||
خرید شیر توپی کیتز
برای خرید شیر توپی کیتز از سایز 2 اینچ تا 36 اینچ با واحد پایپنگ شرکت رادوکو تماس بگیرید.
استاندارد طراحی شیر توپی کیتز
طراحی بال ولو کیتز مطابق استانداردAPI608,BS 5351 طراحی و ابعاد آن مطابق استانداردASME B16.10 و استاندارد فلنج ها مطابق ASMEB16.5 ,ASME B16.47 و همچنین تست مطابق استاندارد API598 ,API 6D انجام می شود.
