شیر توپی
برای قطع و وصل جریان سیال در حوزه صنعت و تاسیسات شیر توپی یکی از پرکاربرد ترین تجهیزات می باشد که با چرخش صفر تا 90 درجه مسیر سیال را قطع و وصل می کند این تجهیز صنعتی را با نام های بال ولو و شیر گازی نیز شناخته می شود. قیمت شیر توپی با توجه به جنس آن و کلاس 150 ، 300 ، 600 ، 1500 و 2500 و همچنین نوع عملگر اهرمی و گیربکسی و برقی متفاوت می باشد
بال ولو با چرخش صفر تا 90 درجه توپی مسیر سیال عبوری از شیر توپی قطع و یا وصل می شود که به اصطلاح به این مدل بال ولو صفر و یک Ball Valve On/Off می گویند ، در حالت دوم با چرخش کنترل شده توپی (گوی کروی) میزان سیال عبوری از بال ولو کنترل می شود که به این مدل بال ولو کنترلی Ball Valve Control می گویند.
نمایندگی فروش شیر توپی
فروش شیر توپی از سایز 1/2 اینچ تا 48 اینچ جنس های مختلف فولاد و استیل و برنز در کلاس های کاری مختلف می باشد. برای اطلاع از موجودی با واحد پایپینگ رادوکو تماس بگیرید.
قیمت شیر توپی
برای مشاهده قیمت شیر توپی با سایز و نوع جنس بدنه و عملگر مورد نیاز خود می توانید به صفحه مربوطه مراجعه نمائید و مشخصات فنی به همراه قیمت بال ولو را مشاهده نمائید.
تاریخ به روز رسانی قیمت ها 1401/10/01
قیمت بال ولو کلاس 150 | قیمت(تومان) |
قیمت شیر گازی سایز 1/2 اینچ | |
قیمت شیر گازی سایز 3/4 اینچ | |
قیمت شیر گازی سایز 1 اینچ | 1.400.000 |
قیمت شیر گازی سایز 2 اینچ | 1.400.000 |
قیمت شیر گازی سایز 3 اینچ | 2,250,000 |
قیمت شیر گازی سایز 4 اینچ | 3,300,000 |
قیمت شیر گازی سایز 5 اینچ | 7,000,000 |
قیمت شیر گازی سایز 6 اینچ | 8,500,000 |
قیمت شیر گازی سایز 8 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 10 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 12 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 14 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 16 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 18 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 20 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 24 اینچ | تماس بگیرید |
قیمت بال ولو
قیمت بال ولو با جنس A 216 wcb و جنس بال SS 316 سیت تفلون،فلنج کلاس 300
قیمت شیر گازی کلاس 300 | قیمت(تومان) |
قیمت شیر گازی سایز 1/2 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 3/4 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 1 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 2 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 3 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 4 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 5 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 6 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 8 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 10 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 12 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 14 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 16 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 18 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 20 اینچ | تماس بگیرید |
قیمت شیر گازی سایز 24 اینچ | تماس بگیرید |
قیمت شیر توپی فولادی
قیمت شیر گازی کلاس 600 | قیمت(تومان) |
قیمت سایز 1/2 اینچ | تماس بگیرید |
قیمت سایز 3/4 اینچ | تماس بگیرید |
قیمت سایز 1 اینچ | تماس بگیرید |
قیمت سایز 2 اینچ | تماس بگیرید |
قیمت سایز 3 اینچ | تماس بگیرید |
قیمت سایز 4 اینچ | تماس بگیرید |
قیمت سایز 5 اینچ | تماس بگیرید |
قیمت سایز 6 اینچ | تماس بگیرید |
قیمت سایز 8 اینچ | تماس بگیرید |
قیمت سایز 10 اینچ | تماس بگیرید |
قیمت سایز 12 اینچ | تماس بگیرید |
قیمت سایز 14 اینچ | تماس بگیرید |
قیمت سایز 16اینچ | تماس بگیرید |
قیمت سایز 18 اینچ | تماس بگیرید |
قیمت سایز 20 اینچ | تماس بگیرید |
قیمت سایز 24 اینچ | تماس بگیرید |
برای استعلام موجودی ، قیمت ، سایز و کلاس و برند بال ولو موجود در شرکت رادوکو با کارشناسان واحد پایپینگ تماس حاصل فرمایید.
مشخصات شیر توپی
- قیمت مناسب و کارایی بالا
- کمترین افت فشار را متحمل می شود.
- در محل نصب می توان تعمیر انجام شود.
- در سه حالت عمودی و افقی و مایل نصب می شود.
- برای انواع سیال می توان از ball valve استفاده کرد.
- برای قطع و وصل و کنترل مسیر سیال استفاده می شود.
- تقریبا برای تمام کاربری ها می توان مورد استفاده قرار گیرد.
- قابلیت نصب انواع عملگر پنوماتیک و عملگر برقی و عملگر گیربکسی و عملگر اهرمی را دارد.
- در متریال های مختلف فولاد و چدن و استیل و برنز و برنج و.. تولید می شود.
انواع شیر توپی
انواع شیر توپی یا انواع بال ولو با استاندارد API 6D و API 6A برای اتصال فلنجی و جوشی طراحی می شود، از Ball Valve می توان برای مدت های طولانی در حالت باز و نیمه یا بسته استفاده کرد،از بال ولو بدلیل تحمل فشار و درجه حرارت بالا در خطوط انتقال انرژی از سایز 2اینچ تا 56 اینچ در کلاس های 150,300,600,900,1500,2500 با نوع اتصال جوشی و فلنجی و از سایز 1/2 اینچ تا 2 اینچ با کلاس 800,1500,2500 با نوع اتصال دنده ای یا جوشی استفاده می شود. بال ولو با توجه به نوع سیال و فشار کاری و درجه حرارت در جنس های بدنه و توپی و سیت مختلف تولید می شود.
بال ولو یک تیکه – شیر توپی چند تیکه
بال ولو با توجه نوع بدنه به شیر توپی یک تیکه(Ball Valve Single Body)،شیر توپی چند تیکه(Ball Valve Split Body)،شیر توپی جوشی(Ball Valve Welded Body) تقسیم می شوند.بال ولو یک تیکه و دو تیکه و سه تیکه به روش اتصال موقت (پیچ و مهره)متصل می شوند.
بال ولو سایدنتری
بال ولو سایدنتری Ball Valve Side Entry از مونتاژ بغل می باشد.یعنی تمامی قطعات از جمله گوی کروی شکل از یک طرف مونتاژ می شود.
شیر توپی تاپنتری
شیر توپی تاپنتری که به آن بال ولو تاپنتری Ball Valve Top Entry هم گفته می شود، تمامی قطعات از بالا مونتاژ می شود و سپس عملگر مونتاژ می شود.
شیر توپی تمام جوشی
بال ولو تمام جوشی برای فشار های بالا به اصطلاح شیرهای توپی سر چاهی می گویند،Ball Valve جوشی در خطوط نفت و گاز در کلاس های 1500,2500 که به طور ثابت باید فشار های بالایی را تحمل کنند و معمولا به صورت دفنی استفاده می شود،در بال ولو ابتدا توپی (گوی کروی)وارد بدنه اصلی می شود و سپس بونت Bonnet و کانشکن اتصال به لوله جوش داده می شود.
بال ولو ترینیون
بال ولو ترینیون Trunnion-Mounted Ball Valve توپی(گوی کروی) Ball Valve ترینیون توسط دوتا ساپورت یا انکودر از بالا توسط شافت و از پایین توسط انکودر ثابت نگه داری می شود .ثبات و لرزش توپی در این روش کم و استحکام آن بالا می باشد.
بال ولو فلوتینگ
شیر توپی فلوتینگ یا بال ولوفلوتینگ Floating Ball Valve که در آن توپی (گوی کروی)از طرف بالا به شافت و از پایین با فشار سیال به سیت فشرده می شود و آببندی کامل را انجام می دهد.
شیر توپی فول بور
شیر توپی فول بور یا بال ولو فول بور Ball Valve Full Bore چناچه مساحت مجرای عبور سیال با مجرای خط پایپینگ برابر باشد و یا به عبارت دیگر اندازه بور یا همان قطر سوراخ یال ولو فول بور تقریبا برابر با قطر داخلی خط پایپینگ می باشد،درBall Valve فول بور بیشتر سیال عبور می کند و کمترین افت فشار راایجاد می کند.
شیر توپی ردیوس بور
شیرتوپی ردیوس بور یا بال ولو ردیوس بور Ball Valve Reduced Bore اندازه قطر بور(سوراخ گوی کروی) یک تا دو سایز کوچک تر از خط پایپینگ می باشد،Ball Valve ردیوس بورافت فشار نسبی ایجاد می کند و اگر طراحی به درستی انجام نشود برگشت سیال ضربه قوجی شدید ایجاد می کند.
شیر توپی V بور
شیر توپی V بور یا بال ولو V بور Ball Valve V Bore که با توجه محاسبه میزان افت فشار از توپی V شکل با مساحت مجرا سیال نسبت به میزان افت فشار استفاده می شود،بال ولو V شکل برای اقت فشار در خط پایپینگ طراحی شده است ولی باید توجه داشت اگه محاسبه اشتباه انجام شود خط پایپینگ با ضربه قوچی شدید مواجه می شود.
اجزا شیر توپی
بدنه بال ولو
بدنه بال ولو با توجه فشار کاری و درجه حرارت و نوع سیال و سایز متفاوت می باشد ، جنس بدنه Ball Valve از فولاد های A216 Gr. WCB و A105 و از استیل با گرید های S.S 304, S.S316, S.S 304L,S.S 316L و با آلیاژهای پایه نیکل و برنزی هم استفاده می شود.
سیت بال ولو
سیت بال ولو با توجه به نوع سیال و فشار کاری و درجه حرارت از جنس های مختلف پایه تفلون PTFE,R PTFE,… و ووایتون VITON و فلز به فلز از جنس برنز و استیل با گرید های مختلف استفاده می شود.
توپی بال ولو
جنس توپی(گوی کروی) این مدل ball valve با توجه به اینکه بیشتر تنش و برخورد با سیال را دارد از جنس های با استحکام و دوام بالا همانند استیل استفاده می شود با توجه به نوع سیال و درجه حرارت و فشار کاری گرید استیل های مختلف و آلیاژ های پایه نیکل استفاده می شود.
مزایا شیر توپی
- کارکرد و طول عمر نسبتا زیاد
- می توان سیت و توپی آن را تعویض نمود.
- کم ترین افت فشار را در مجرا فول بور ایجاد می کند.
- بال ولو به خاطر ربع گردم بودن به راحتی قابل باز و بسته شدن می باشد.
- مقاومت در مقابل فشار بالا تا 1000 بار و تحمل درجه حرارت های بالا
- با کمترین نیروی گشتاور آببندی کامل بین سیت و توپی(گوی کروی) انجام می شود.
- قابلیت نصب انواع عمگر برقی و عملگر پنوماتیک و عملگر هیدرولیکی و … را دارد.
معایب بال ولو
- در مواقعی که به آرامی بسته می شود مقداری از سیال در آن حبس می شود.
- در فشار های بالا فرآیند خفگی (Throttling) اتفاق می افتد که سیال عبوری با افت فشار مواجه می شود.
کاربرد شیر توپی
- کاخانه فولاد
- صنایع غذایی
- صنایع دارویی
- کارخانه سیمان
- صنایع شیمیایی
- صنایع نفت و گاز
- تاسیسات ساختمان
- خطوط انتقال انرژی
- کارخانه کاغذ سازی
- کارخانه کارتن سازی
- کشتیرانی و سکوهای نفتی و…
استاندارد شیر توپی
استاندراد طراحی شیر توپی Standard Designing Ball Valve
بال ولو بر اساس استاندارد API 6D و API 6A طراحی می شود،از استاندارد API 6D برای طراحی ball valve فلنجی و از API 6A برای طراحی Ball Valve جوشی استفاده می شود.
استاندارد ابعاد شیر توپی Standard Face To Face Ball Valve
ابعاد شیر گازی ball valve بر اساس استاندارد ANSI B16.10 طراحی می شود که در این استاندارد اندازه فلنج تا فلنج یا همان فیس تو فیس جز اصلی ترین اندازه ها مسشخص می باشد.
استاندارد فلنج شیر توپی Standard Flange Ball Valve
بال ولو دو مدلAPI 6D و API 6Aطراحی می شوند،که برای بال ولو فلنجی که با استاندارد API 6D طراحی شده باشد از ANSI B16.5 برای استاندارد فلنچ استفاده می شود و همچنین برای ball valve که با استاندارد طراحی API 6D طراحی شده باشد برای اتصال از استاندارد ANSI B16.25 استفاده می شود.
استاندارد تست شیر توپی Standard Test Ball Valve
تست بال ولو بر اساس استاندارد API 598 و در شرایط فشار و دما و نوع سیال مطابق این استاندارد انجام می شود.
رابطه بین کلاس و فشار بال ولو چیست؟
کلاس بال ولو بر اساس استاندارد API و DIN تعیین می شوددر استاندارد API کلاس بال ولو 150,30,600,900,1500,2500 می باشد و در استاندارد DIN بر حسب PN16,PN25,PN40,… تعیین می شود.فشار کاری شیر گازی (ball valve) با کلاس بال ولو رابطه مستقیم دارد،با افزایش فشار کاری ball valve کلاس ball valve هم افزایش پیدا می کند به عنوان مثال برای فشار 16 بار از Ball Valve کلاس و برای فشار 25 بار از بال ولو کلاس 300 مورد استفاده قرار می گیرد.
برخی از برند های موجود Ball Valve در شرکت رادوکو

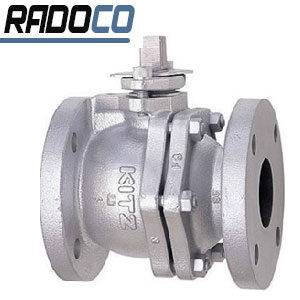

- شیر توپی کیتز Ball Valve Kitz
- شیر توپی اوریون Ball Valve Orion
- بال ولو نیووی Ball Valve Neway
- بال ولو نیپون Ball Valve Nippon
- بال ولو برای Ball Valve Bray
انواع عملگر شیر توپی
انواع عملگر بال ولو برای قطع و وصل و کنترل سیال استفاده می شود با توجه به نیاز پروژه های مختلف می توان از شیر توپی :دسته گازی، فلکه گیربکس فلکه ای ، با عملگر برقی بادی ، با عملگر برقی و با عملگر پنوماتیک و…استفاده نمود.
شیر گازی اهرمی
شیر گازی اهرمی که به آن شیر توپی دسته گازی هم گفته می شود معمولا در سایز های پایین با یک اهرم دسته گاز مونتاژ می شود که این اهرم یا دسته با پبچ به سر شافت که به گوی کروی شکل متصل هست نصب می شود و با چرخش موافق عقربه های ساعت گوی چرخیده و مسیر سیال باز می شود و در بر عکس عقربه های ساعت مسیر عبور سیال مسدود می شود از نمونه هایی که همه در خانه دیده اند می توان به شیر گازی اشاره کرد که از جنس برنج می باشد.شیرگازی برای سیال های مختلف در جنس برنج و استیل و فولاد و برنز با نوع اتصال دنده ای تولید می گردد.
شیر توپی گیربکسی
عملگر گیربکسی که دارای یک فلکه می باشد و توسط اپراتور چرخانده و مسیر سیال در جریان را کنترل می کند، عملگر گیربکس از یک جفت چرخدنده حلزونی یا پینیونی تشکیل شده است که با چرخاندن فلکه نیروی دست اپراتور را به شافت منتقل می کند و از آنجایی که شافت به گوی متصل می باشد با چرخش گوی کروی شکل مسیر باز یا بسته می شود.از گیربکس برای سایز های بالای 8 اینچ یا کلاس های بالا که نیروی بیشتریی برای باز و بسته شدن نیاز دارد استفاده می شود، چرخدنده آن ها باید با روغن هیدرولیک یا گیریس نگهداری شود.
شیر توپی پنوماتیک
شیر توپی پنوماتیک که به روتاری ولو هم گفته می شود برای چرخش سریع و با دقت بدون نیاز اپراتور استفاده می شود، عملگر پنوماتیک با سلونوئید ولو برقی معمولا استفاده می شود که که با سوییچ برقی و با تبدیل نیروی باد به نیروی مکانیکی توپی یا همان گوی کروی را به سرعت می چرخاند.از عملگر پنوماتیک برای باز و بسته شدن و همچنین کنترل سیالی که از شیر توپی عبور می کند می توان استفاده کرد اگر فقط صفر و یک یا همان ON/OFF مد نظر باشد.
از عملگر پنوماتیک همراه یک شیر برقی استفده می شودو اگر بخواهیم کنترل سیال انجام دهیم از اکچیتور پنوماتیک همراه با یک پوزیشنر با خروجی 4 تا بیست میلی آمپر استفاده می شود.نکته قابل توجه اینجاست اگر زمان باز و بسته شدن خیلی برایتان مهم است حتما از شیر توپی پنوماتیک استفاده کنید بدلیل اینکه زمان صفر و یک آن تقریبا یک سوم نسبت به حالت برقی می باشد.
شیر توپی برقی
شیر توپی که با عملگر برقی مونتاژ شود به آن شیر توپی برقی می گویند، این عملگر انرژی الکتریکی را دریافت می کند و با تبدیل آن به انرژی مکانیکی نیروی را توسط شافت به توپی انتقال داده و چرخش توپی در موافق و خلاف عقربه های ساعت انجام می شود.اکچیتور برقی در 220 ولت تک فاز و سه فاز و همچنین 24 ولت AC و DC مونتاژ می شود.از این عملگر می توان برای باز و بسته شدن کامل یا برای کنترل جریان استفاده شود ولی زمانی که برای انجام دستور نیاز دارد بیشتر از عملگر پنوماتیک می باشد.
شیر توپی کلاس 150
شیر توپی کلاس 150 در دو مدل فول بور و ردیوس بور و معمولا با مونتاژ از بغل یعنی مدل سایدنتری تولید می شوند.استاندارد فلنج شیر توپی کلاس 150 مطابق استاندارد ASME B16.5 تا سایز 24 اینچ و بیشتر از سایز 24 اینچ مطابق استاندارد ASME B16.47 می باشد.
مشخصات فنی شیر گازی کلاس 150
سایز | RF | RTJ | BW | B | H |
2 | 178 | 190,5 | 216 | 51 | 140 |
3 x 2 | 203 | 216 | 283 | 51 | 140 |
3 | 203 | 216 | 283 | 76 | 165 |
4 x 3 | 229 | 241 | 305 | 76 | 165 |
4 | 229 | 241 | 305 | 102 | 235 |
6 x 4 | 394 | 406,5 | 457 | 102 | 235 |
6 | 394 | 406,5 | 457 | 152,5 | 241 |
8 x 6 | 457 | 470 | 521 | 152,5 | 241 |
8 | 457 | 470 | 521 | 204 | 280 |
10 x 8 | 533,5 | 546 | 559 | 204 | 280 |
10 | 533,5 | 546 | 559 | 254 | 305 |
12 x 10 | 609,5 | 622 | 635 | 254 | 305 |
12 | 609,5 | 622 | 635 | 305 | 356 |
14 x 12 | 686 | 698,5 | 762 | 305 | 356 |
14 | 686 | 698,5 | 762 | 336,5 | 406 |
16 x 12 | 762 | 775 | 838 | 305 | 356 |
16 | 762 | 775 | 838 | 387,5 | 457 |
18 | 864 | 876 | 914,5 | 438 | 508 |
20 x 16 | 914,5 | 927 | 991 | 387,5 | 457 |
20 | 914,5 | 927 | 991 | 489 | 584 |
24 x 20 | 1067 | 1079,5 | 1143 | 489 | 584 |
24 | 1067 | 1079,5 | 1143 | 590 | 711 |
26 | 1143 | 1245 | 635 | 762 | |
28 | 1245 | 1346 | 686 | 813 | |
30 x 24 | 1295 | 1397 | 590 | 711 | |
30 | 1295 | 1397 | 737 | 864 | |
36 x 30 | 1524 | 1727 | 737 | 864 | |
36 | 1524 | 1727 | 876 | 965 | |
40 x 36 | 1780 | 1780 | 876 | 965 | |
40 | 1780 | 1780 | 978 | 1100 | |
42 x 36 | 1854 | 1854 | 876 | 965 | |
42 | 1854 | 1854 | 1020 | 1250 | |
48 | 2135 | 2135 | 1170 | 1380 |
شیر توپی کلاس 300
شیر توپی کلاس 300 معمولا با گیربکس فلکه ای مونتاژ می شوند.
سایز | RF | RTJ | BW | B | H |
2 | 216 | 232 | 216 | 51 | 152 |
3 x 2 | 283 | 299 | 283 | 51 | 152 |
3 | 283 | 299 | 283 | 76 | 178 |
4 x 3 | 305 | 321 | 305 | 76 | 178 |
4 | 305 | 321 | 305 | 102 | 203 |
6 x 4 | 404 | 419 | 457 | 102 | 203 |
6 | 404 | 419 | 457 | 152,5 | 254 |
8 x 6 | 502 | 518 | 521 | 152,5 | 254 |
8 | 502 | 518 | 521 | 204 | 280 |
10 x 8 | 569 | 584 | 559 | 204 | 280 |
10 | 569 | 584 | 559 | 254 | 305 |
12 x 10 | 648 | 664 | 635 | 254 | 305 |
12 | 648 | 664 | 635 | 305 | 355 |
14 x 12 | 762 | 778 | 762 | 305 | 355 |
14 | 762 | 778 | 762 | 336,5 | 406 |
16 x 12 | 838 | 854 | 838 | 305 | 355 |
16 | 838 | 854 | 838 | 387,5 | 457 |
18 | 915 | 930 | 915 | 438 | 495 |
20 x 16 | 991 | 1010 | 991 | 387,5 | 457 |
20 | 991 | 1010 | 991 | 489 | 635 |
24 x 20 | 1143 | 1165 | 1143 | 489 | 635 |
24 | 1143 | 1165 | 1143 | 590 | 762 |
26 | 1245 | 1270 | 1245 | 635 | 813 |
28 | 1346 | 1372 | 1346 | 686 | 864 |
30 x 24 | 1397 | 1423 | 1397 | 590 | 762 |
30 | 1397 | 1423 | 1397 | 737 | 914 |
36 x 30 | 1727 | 1756 | 1727 | 737 | 914 |
36 | 1727 | 1756 | 1727 | 876 | 965 |
40 x 36 | 1980 | 1780 | 876 | 965 | |
40 | 1980 | 1780 | 978 | 1100 | |
42 x 36 | 2032 | 1854 | 876 | 965 | |
42 | 2032 | 1854 | 1020 | 1250 | |
48 | 2388 | 2135 | 1170 | 1350 |
خرید شیر توپی
برای خرید شیر توپی و همچنین دریافت پیشنهاد فنی و مالی با واحد پایپینگ شرکت رادوکو تماس بگیرید.
