ابزار دقیق

آیا ابزار دقیق در صنعت شیر آلات را می شناسید؟

در صنعت شیرآلات، ابزار بسیار دقیقی وجود دارند. در ادامه به دسته بندی پنج ابزار دقیق از جمله شیر برقی، انگل ولو، اکچویتور نوجیکس، نیدل ولو، شیر برقی پاکر که توسط سایت رادوکو عرضه می گردند می پردازیم.

ویژگی و انواع شیر برقی

سلونوئید ولو یا همان شیر برقی یک شیر صنعتی برای کنترل جریان می باشد. این شیر مجرابندی به شکل دیافراگمی یا سوزنی دارد و به وسیله یک محرک الکتریکی باز و بست می شود. شیر های برقی با توجه به کاربردی که دارند، دارای پورت های ورودی و خروجی متفاوتی هستند. همچنین در حالت عادی به دو شکل نرمالی اوپن و نرمالی کلوز وجود دارند.

انواع شیربرقی

انواع شیربرقی

شیر برقی های نرمالی اوپن، با حروف اختصاری (NO) شناسایی می شوند. کاربردشان برای مواقعی است که باید سیال در حالت عادی عبور کند. بنابراین زمانی که نیروی محرک به بوبین وارد می شود مسیر سیال مسدود می گردد. در حالتی که سلونوئید ولو باید بیشتر در حالت باز باشد از این ابزار دقیق استفاده کنید، با این کار عمر کاری ابزار افزایش پیدا می کند.

سلونوئید ولو نرمالی کلوز با حروف اختصاری (NC) معرفی می گردد. در این شیرها در حالت عادی مجرابند بسته می باشد و سیال اجازه خروج ندارد. در نتیجه با متصل کردن بوبین به جریان برق مجرابند جا به جا می شود و سیال عبور می کند. در ادامه به ویژگی چند نوع شیر برقی می پردازیم:

شیر برقی آب

این ابزار دقیق، در دو جنس برنجی و چدنی، یکی از پر مصرف ترین شیرآلات در صنعت، کشاورزی و مصارف ساختمانی می باشند. سلونوئید ولو های آب معمولا به شکل 2/2 می باشند. یعنی یک پورت ورودی و همچنین یک پورت خروجی دارند. بنابراین سیال پس از مسیر ورود بعد از پشت سر گذاشتن مجرابند از قسمت خروجی خارج می شود.

شیر برقی بخار

شیر برقی های بخار، برای سیال بخار با توجه به درجه حرارت و فشار، در جنس های برنجی و استیل مونتاژ می شوند.

شیر برقی گاز

این شیر برقی برای سیال های گازی از جمله: گاز شهری، گاز ترش و گاز های دیگر استفاده می شود. مهترین نکته در نوع سیال گاز اطمینان از استاندارد بودن این شیر می باشد.

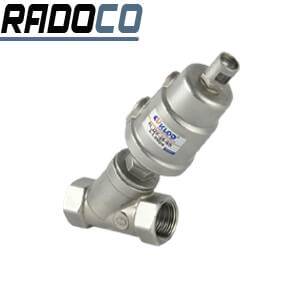

ویژگی و انواع انگل ولو

دیگر ابزار دقیق شیر پیستونی یا شیر زاویه ای است که برای سیال های گاز، بخار و مایعات تحت فشار استفاده می شود. شیرآلات انگل ولو به دلیل حرکت مستقیم سیال از محل ورود تا محل خروج، کمترین میزان افت فشار در سیال عبوری را ایجاد می کنند. انگل ولو ها در جنس های مختلف فولادی و برنزی و استیل با دو نوع اتصال دنده ای و فلنجی تولید می شوند. در ادامه به انواع این شیرآلات می پردازیم:

انگل ولو دستی

شیر زاویه ای دستی به وسیله اپراتور و با چرخاندن فلکه استم حرکت خطی انجام می دهد و زیر مجموعه شیر کروی می باشد .

انگل ولو استیل

شیر پیستونی استیل از نظر جنس بدنه با گرید های مختلف استیل (304,316,316L) تولید می شود. این شیر از آن دسته ابزار دقیق است که برای سیال های اسیدی یا سیال های با خورندگی بالایی مورد استفاده قرار می گیرد.

انگل ولو فولادی

عملکردی مشابه دیگر انگل ولوها دارد ولی از لحاظ جنس، بدنه فولادی دارد و عملگر آن پنوماتیک و دستی می باشد.

انگل ولو برنزی

بدنه از برنز ساخته شده و برای سیال آب شور مورد استفاده قرار می گیرد. این شیر به دو صورت اتوماتیک و دستی می تواند مسیر سیال را قطع و وصل کند.

ویژگی و انواع اکچویتور نوجیکس

اکچویتور نوجیکس یک ابزار دقیق ساخت کشور کره جنوبی و چین می باشد. از این عملگر برای قطع، وصل و کنترل سیال به روش اتوماتیک استفاده می شود. در اکچویتور پنوماتیک دیافراگمی هوای فشرده باعث عکس العمل می شود. در ادامه به مدل های این عملگر می پردازیم.

اکچویتور پنوماتیک نوجیکس

برای چرخاندن مجرابند شیرآلات صنعتی با توجه به اندازه و فشار سیال به یک نیرو بیشتر از نیروی فشار سیال نیاز هست. این عملگر با طراحی دقیق و تامین هوای فشرده خشک می تواند با رفت و برگشت پیستون این نیرو را تامین کند.

اکچویتور پنوماتیک بادی

در عملگر پنوماتیک بادی نوجیکس از فنر های با ضریب برگشت بالاتر و پیستون های بزرگ تر استفاده می شود. همیشه برای عملگرها از هوای فشرده و تمیز استفاده می شود.

انواع اکچویتور نوجیکس

انواع اکچویتور نوجیکس

ویژگی و انواع نیدل ولو

نیدل ولو یا شیر سوزنی به دلیل نوع مجرابند به شکل مخروطی می باشد. این شیر برای مصارف آزمایشگاهی و ابزار دقیق در سایز های بسیارکم مورد استفاده قرار می گیرد. در ادامه به معرفی نمونه هایی از آن خواهیم پرداخت:

چند نمونه نیدل ولو

چند نمونه نیدل ولو

نیدل ولو استیل

این شیر یک ابزار دقیق است که برای سیال های آزمایشگاهی، اسیدی و سیال های هیدولیکی مانند روغن داغ و همچنین سیال های مثل هوای فشرده مورد استفاده قرار می گیرد.

شیر سوزنی فولادی

شیر سوزنی فولادی از جهت تحمل میزان فشار با نوع استیل برابری می کند ولی مقاومت در برابر حرارت و خوردگی آن متفاوت می باشد.

نیدل ولو کلاس 3000

شیر سوزنی کلاس 3000 در جنس استیل و فولاد تولید می شوند و بیشترین استفاده در صنعت را دارد. این شیر فشار 250 و دمای 20- تا 250 درجه سانتی گراد را تحمل می کند.

ویژگی و انواع شیر برقی پاکر

شیر برقی پارکر یا سلونوئید ولو پارکر در کشور ایتالیا و کارخانه پارکرتولید می شود. این کمپانی سلونوئید ولو پارکر را برای سیال های آب شیرین، آب شور و روغن تولید می کند. این شیر برقی با جنس های برنج و برنز و استیل ساخته می شود. در ادامه به انواع این ابزار دقیق می پردازیم:

شیر برقی پارکر

شیر برقی پارکر

بوبین شیر برقی پارکر

بوبین شیر برقی پارکر با ولتاژ 220 ولت و همچنین ولتاژ(24V AC/24V DC) ولت کار می کند.

شیر برقی نرمالی اوپن پارکر

شیر یرقی نرمالی اوپن پارکر در حالت عادی باز می باشد. یعنی در حالت عادی دیافراگم یا سوزن شیر برقی باز و با ولتاژ برق، با ارسال سیگنال مسیر سیال را مسدود می کند.

شیربرقی نرمالی کلوز پارکر

شیر برقی نرمالی کلوز پارکر در حالت عادی بسته می باشد. این ابزار دقیق با استفاده از ولتاژ برق و سیگنال بوبین، باز شده و سیال را عبور می دهد.
