شیر پروانه ای  و کاربردهای آن

مقدمه:

از بین انواع شیر ها ، یک نوع خاص با زیباترین نام وجود دارد: شیر پروانه ای  این اسم از کجا به وجود آمده است؟ در پاسخ به این سوال ، ما می توانیم از قیاس استفاده کنیم. به عنوان مثال ، شیر توپی مانند یک توپ است ، بنابراین آیا می توان حدس زد که این شیر ها  مانند یک پروانه است؟ خوب ، کمی خنده دار به نظر می رسد ، اما باید بگوییم این پاسخ درست است.

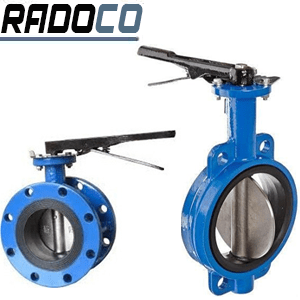

شیر پروانه ای برای هدایت جریان مایعات و گازها به کار می رود.



شیر پروانه ای :

این شیر  یک شیر تنظیم کننده با ساختار ساده است و می­توان از آن برای کنترل سوئیچینگ یک محیط خط لوله فشارکم استفاده کرد. اهرم باز و بسته شدن شیر پروانه ، دیسکی است که برای باز و بسته شدن در اطراف شافت سوپاپ می چرخد. در مجرای استوانه ای بدنه  این شیر ها  ، دیسک در اطراف محور می چرخد تا به کنترل جریان برسد. دریچه با رسیدن دیسک به ۹۰ درجه کاملاً باز است و تغییر زاویه دیسک می تواند جریان محیط را تنظیم کند.

وقتی این شیر ها   کاملاً باز باشد ، مقاومت کمی در برابر جریان دارد. هنگامی که بین حدود ۱۵ تا ۷۰ درجه باشد ، می تواند کنترل جریان بهتری داشته باشد.بیشتر شیرهای پروانه برای محیط هایی با ذرات جامد معلق استفاده می شود. بسته به مقاومت، می توان از آن در محیط های پودری و گرانول نیز استفاده کرد.



کاربردهای شیر پروانه ای  :

دریچه پروانه دارای طول و ارتفاع ساختاری کوچک ، سرعت باز و بسته شدن سریع و ویژگی های کنترل خوب برای مایعات است. ایده ساخت این شیر ها     بیشتر برای ساخت شیرآلات با قطر بزرگ مناسب است. هنگام استفاده از این شیر ها  به عنوان جریان کنترل ، مهمترین نکته این است که اندازه و نوع شیر پروانه را به درستی انتخاب کنید تا بتواند به بهترین شکل کار کند. شایان ذکر است دریچه های مورد استفاده در زمینه های پزشکی و غذایی همگی از نوع پروانه ای است. شیر پروانه بهداشتی تهیه شده از فولاد ضد زنگ ۳۰۴SS  است که ضد ریزش و خوردگی است.

حرکت شیر پروانه ای به صورت 90 درجه یا ربع دایره است



تفاوت شیر توپی و شیر پروانه ای چیست؟

سوپاپ پروانه ای در واقع از دیسک سوار شده روی شافت چرخان تشکیل شده است، اما هنگام استفاده از شیر توپی ، چرخاندن دسته شیر، سوراخ توپی را حرکت می دهد.از شیر توبی برای مایعات یا گازها استفاده می شود اما برای ترکیب این دو به کار نمی رود. در حالی که این شیر ها    این محدودیت را ندارد.



آیا می توانید از دریچه پروانه  برای گاز نیز استفاده کنید؟

این شیر ها  ، مانند شیرهای توپی ، با دور ربع دایره یا یک چهارم عمل می کنند. به طور کلی برای جا به جایی جریان های بزرگ گازها یا مایعات ، از جمله دوغاب استفاده می شود ، اما نباید برای طولانی مدت از آن ها استفاده شود.



چگونه می توانم دریچه پروانه خود را باز یا بسته بدانم؟

به منظور تشخیص باز یا بسته بودن شیر ، قاعده کلی این است که اگر دستگیره را ۹۰ درجه یا ربع دایره بچرخانیم و اهرم آن موازی با جریان سیالات قرار گیرد، متوجه می شویم که شیر تا انتها باز است.

کاربرد شیرتوپی فقط برای مایعات و گازها است.
