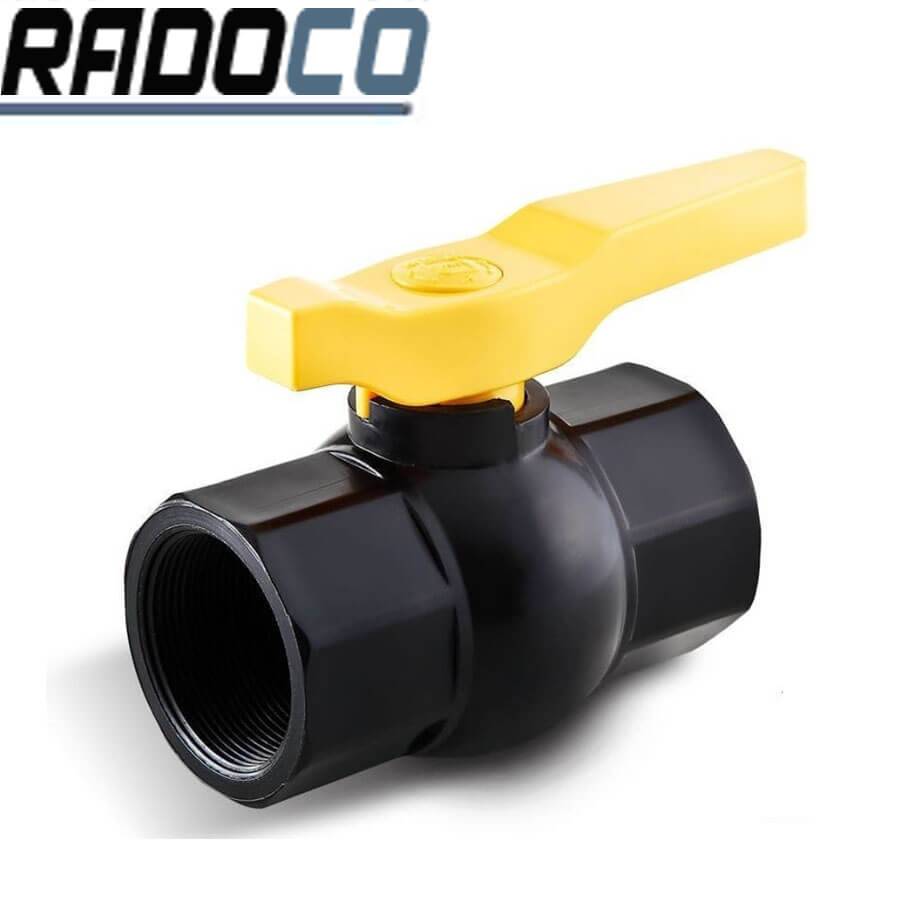

شیر Ball valve

شیر Ball valve یکی از پر کاربردترین شیرآلات موجود در صنعت است که دارای چرخش 90 درجه بوده و عملیات قطع و وصل جریان ها را به طور پیوسته انجام می دهد. این نوع شیرها دوام بسیار بالایی دارند و حتی پس از بلا استفاده ماندن به مدت طولانی نیز، قابل اطمینان و استفاده می باشند. داشتن این قابلیت باعث شده تا کاربرد شیر های Ball valve نسبت به انواع دیگر، مانند شیرهای دروازه ای و کروی بیشتر بوده و پر مصرف تر باشند. در این مقاله قصد داریم با معرفی این نوع از شیرهای توپی، بیشتر با آنها آشنا شویم.



معرفی شیر Ball valve

شیر Ball valve یا شیر گازی برای قطع یا وصل کردن جریان با استفاده از یک توپی کاربرد دارند. در شیرهای بال ولو، تا زمانی که دسته شیر به اندازه 90 درجه چرخانده نشود، شیر عمل نمی کند. همچنین، این مدل از شیر ها را می توان به راحتی هم کنترل کرد؛ زیرا سطح عبور جریان از محل تقاطع سوراخ دایره ای شکل در توپی و سطح دایره ای در بخش نشیمنگاهی عبور می کند.

مشخصات فنی در شیرهای Ball valve

در شیر Ball valve به طور کلی، تمامی اجزا جنسی از استنلس استیل دارند. اما گاهی نیز ممکن است، جنس بخش های داخلی و قسمت بیرونی دستگاه با هم تفاوت داشته باشد. علاوه بر این، جنس آب بند این شیرها هم از نوع PTFE بوده و تحمل حرارت بالایی تا مرز 200 درجه سانتی گراد دارند. تفاوتی که بین شیرهای توپی فولادی و استنلس استیل وجود دارد به دلیل جنس بدنه و کاربرد آنها است .

در جنس استنلس استیل از موادی مانند آهن، کربن، سیلیکون، منگنز و چند درصد کروم استفاده شده است که کروم به کار رفته در آن، باعث ایجاد یک لایه محافظت کننده روی سطح فلز شده که از خوردگی آن جلوگیری می کند. هر اندازه که مقدار کروم افزایش یابد، مقاوت فلز هم در برابر خوردگی بیشتر خواهد شد. همچنین، بعضی از گرندهای استنلس استیل، دارای آلیاژهای دیگری مانند نیکل و مولیبدن هستند که باعث افزایش شکل پذیری و مقاومت فلز در برابر خوردگی می شوند.

انواع شیر Ball valve کدامند؟

شیر توپی به شکل های مختلف در بازار عرضه می شود که عبارتند از:

  • CAMERON
  • NIPPON
  • KITZ
  • PK Valve
  • PARKER
  • REX VALVES
  • C-LOK
  • PETRO-VALVE
  • BONNEY FORGE
شیر Ball valve و کاربرد آن
بدنه داخلی شیر Ball valve

انواع شیر Ball valve از لحاظ ظاهری (ساختمان بدنه)

شیرهای Ball valve دارای انواع مدل های چند تکه (دو تکه، سه تکه) هستند که به دلیل قابل تعمیر بودنشان در صورت وجود مشکل، دارای برتری نسبت به انواع دیگر هستند. شیرهای Ball valve که به شکل بدنه یک تکه تولید می شوند، مقاومت بالا و بدنه ای بسیار محکم دارند.

 البته در مواردی نیز می توان در این نوع از ساختارها توپی مسدود کننده را از دریچه جدا کرد، بدون اینکه لازم باشد شیر را از سرویس خارج کنید. به همین دلیل است که شیرهایی با بدن یک تکه، ابعاد بزرگتری نسبت به شیرهای چند تکه داشته و به فضای بیشتری در سیستم طراحی نیاز خواهند داشت.

آشنایی با انواع مواد تشکیل دهنده ساختار نشیمنگاه شیر گازی

  • تفلون تقویت شده
  • الاستومر
  • نایلون
  • پلی اتیلن
  • گرافیل
  • ویتون
  • دلرین

Ball valve از چه بخش هایی تشکیل شده است؟

آشنایی با ساختار Ball valve
آشنایی با ساختار Ball valve
  • بدنه
  • بونت
  • نشیمنگاه
  • توپی
  • واشر
  • درزگیر
  • آب بند
  • پیچ
  • مهره
  • محور
  • آب بند
  • واشر

مزایای استفاده از شیر Ball valve

  • تضمین خدمات ضد نشتی
  • دارای اندازه کوچکتر و وزن کمتر در مقایسه با شیرهای دروازه ای
  • مقاومت جریان کمتر در مقایسه با شیر دروازه ای
  • قابلیت ایجاد تغییر در شکل و اندازه شیرهای توپی
  • احتیاج به وارد کردن نیروی کمتر جهت انجام کار

معایب استفاده از شیرهای Ball valve

از معایب  می توان به محدودیتی اشاره کرد که در باز و بسته کردن آن وجود دارد، به عبارت دیگر، اینگونه شیرها یا باید کاملا بسته شوند یا به طور کامل باز باشند تا در جریان ایجاد شده، باعث اختلال نشوند. به علاوه، با گذشت زمان و استفاده طولانی مدت، توپی داخل دستگاه دچار کهنگی شده و در صورتی که نوع شیر با جریان عبوری تناسب نداشته باشد، آسیب می بینند.

معایب استفاده از شیرهای Ball valve
(Ball valve)

جمع بندی نهایی

همانطور که در این مقاله بیان کردیم، شیر Ball valve از پر مصرف ترین شیرآلات صنعتی است که ظاهری کروی دارد. این دستگاه جریان ایجاد شده توسط سیالات را به صورت صفر و یک (کاملا باز یا کاملا بسته)، کنترل کرده و دارای مجرای ورودی و خروجی در مرکز خود است. این کره، حول یک محور عمودی چرخیده و می تواند بدین وسیله جریان را قطع یا وصل کند. از جمله مزیت های این محصول نیز می توان به مقاومت بالا، عمر طولانی و اب بندی مناسبی که دارند، اشاره کرد.
