اتصالات بنکن

اتصالات بنکن



  • معرفی شرکت بنکن و ویژگی‌های محصولات آن



شرکت بنکن یک شرکت ژاپنی سازنده‌ی اتصالات لوله‌کشی فولادی است. این شرکت در سال ۱۹۴۷ از شرکت نیهون بنکن جدا شد. این شرکت در سال ۱۹۸۷، شاخه‌ای در کشور تایلند نیز تأسیس نمود. در آن زمان محصول اصلی شرکت بنکن، نوعی از اتصالات لوله‌کشی به نام «اتصالات جوشی لب به لب» (Butt-welding fittings) بود.

اتصالات این شرکت به دلیل کیفیت بالایی که داشتند در نیروگاه‌ها، ایستگاه‌های توزیع گاز، پالایشگاه‌ها، کشتی‌ها، مراکز تصفیه‌ی آب و دیگر صنایع مهم، به کار گرفته شدند.

شرکت بنکن

شرکت بنکن

  • لوله‌‌ها و اتصالات استیل بدون رنگ



یکی از محصولات این شرکت که به دلیل استفاده از مواد متنوع دارای دوام بالا، بهداشتی‌بودن و سخت‌بودن به طور ویژه‌ای مورد توجه قرار گرفته است، لوله‌‌ها و اتصالات استیل بدون رنگ آن هستند.

شرکت بنکن

شرکت بنکن



نصب تمامی این اتصالات و لوله‌کشی‌ها به دلیل نیاز به جوش لب به لب، نیازمند مهارت بالا و فضای کار زیاد بود. به همین دلیل شرکت بنکن شروع به ساخت اتصالات مکانیکی برای استفاده در ساختمان‌های معمولی نمود که نیازی به جوشکاری ندارند. به همراه این محصولات یک دستگاه پرس اختصاصی عرضه می‌شود که برای نصب اتصالات ضروری است.



معرفی اتصالات و لوله‌های درزدار و مانسیمان



اتصالات و لوله‌های در دو نوع کلی درزدار و مانسیمان تولید می‌شوند.



  • اتصالات درزدار:



اتصالات درزدار دارای یک درز جوش هستند که در هنگام ساخت محصول ایجاد شده است. برای ساخت اتصالات و لوله‌های درزدار، ورق فولادی خم شده و دو سر آن به هم دیگر جوش داده می‌شوند. به همین دلیل، این نوع اتصالات و لوله‌ها دارای یک درز جوش هستند و به آن‌ها درزدار گفته می‌شود.



  • اتصالات مانسیمان:

اتصالات و لوله‌های مانسیمان برخلاف اتصالات و لوله‌های درزدار ، با استفاده از روش مانسیمان ساخته می‌شوند و فاقد هرگونه درز جوشکاری می‌باشند. به طور کلی مقاومت اتصالات و لوله‌های مانسیمان در مقابل فشارهای بالا و ماندگاری این نوع اتصالات و لوله‌ها، نسبت به اتصالات و لوله‌های درزدار بسیار بیشتر است. تمامی اتصالات بنکن از نوع مانسیمان هستند.

معرفی مواد به کار رفته در ساخت اتصالات بنکن :



از چهار نوع ماده مختلف برای ساخت اتصالات بنکن استفاده می‌شود که مقاومت و ماندگی هر کدام از این مواد با هم دیگر متفاوت بوده و کاربردهای متفاوتی برای آن‌ها در نظر گرفته شده است:



  • فولاد کربنی یا کربن استیل:



فولاد کربنی ماده‌ای است که بین ۰۵/۰ تا ۱/۲ درصد کربن دارد و براساس درصد کربن به سه نوع کربن پایین، کربن متوسط و کربن بالا تقسیم می‌شود.



  •  اتصالات فولاد کربنی بنکن:



مقاومت بالایی به فشار، حرارت و pHهای بسیار پایین دارند، ضخامت آن‌ها نیز بسیار پایین است. با تمام این اوصاف، قیمت اتصالات فولاد کربنی نسبت به اتصالات استیل بدون رنگ کمتر است.

این اتصالات انعطاف‌پذیر بسیار خوبی نیز دارند. یک مزیت مهم اتصالات کربنی، مقاومت کششی بالای آن‌ها است و بنابراین حتی برای جریان‌های پرفشار نیز می‌توان از انواع نازک این اتصالات استفاده کرد و بنابراین، فضای کمتری اشغال کرده و حجم بیشتری از سیال را منتقل می‌کنند.



  • اتصالات کربن استیل بنکن:



برای استفاده در لوله‌‌کشی‌های فاضلاب، لوله‌کشی‌های تهویه‌ی هوا و لوله‌کشی‌های اب شهری، بسیار مناسب هستند.



  • استیل بدون رنگ:



استیل بدون رنگ از اضافه کردن کرومیوم به آلیاژ فولاد ساخته می‌شود. محتوای کرومیوم استیل بدون رنگ، حداقل ۱۰٪ است. مهم‌ترین ویژگی اتصالات استیل بدون رنگ بنکن این است که هرگز زنگ نمی‌زنند یا خورده نمی‌شوند.

استیل بدون رنگ پس از استیل کربنی، ارزان‌ترین نوع فولاد است. اتصالات استیل بدون رنگ، درخشندگی بالایی داشته و در مقابل شرایط آب و هوایی، مقاومت بالایی دارند، بنابراین برای مصارف روکار بهتر از استیل کربنی هستند.



  • استیل بدون رنگ دوپلکس:



استیل بدون رنگ دوپلکس از نظر ساخت با استیل بدون رنگ معمولی تفاوت دارد. این نوع استیل مقاومت کششی و ضربه‌ای بالاتری (حدود دو برابر) نسبت به استیل بدون رنگ معمولی نشان می‌دهد. از اتصالات استیل بدون رنگ دوپلکس بنکن برای لوله‌کشی‌های روکاری که نیازمند مقاومت بالا به خوردگی و همچنین، استحکام بالا هستند، استفاده می‌شود.



  • استیل آلیاژی:



استیل آلیاژی نوعی از استیل است که عناصر متعددی در آن وجود دارند. این نوع استیل به د نوع استیل آلیاژ پایین و استیل آلیاژ بالا تقسیم می‌شود. هر نوع استیل دیگری نیز، نوعی استیل آلیاژی است ولی تنها به استیل هایی که در ساخت آن‌ها از مواد خاصی مثل نیکل، کروم، منیزیوم، سیلیکون، مولیبدنیوم، وانادیوم یا بور استفاده شده باشد، استیل آلیاژی می‌گویند.

مزایای استیل آلیاژی:



استیل‌های آلیاژی مستحکم‌ترین نوع استیل می‌باشند، اما مقاومت آن‌ها به خوردگی، نسبت به استیل بدون رنگ، کمتر است.  اتصالات آلیاژی بنکن هم برای انتقال سیالات داغ و هم برای انتقال سیالات بسیار سرد، و نیز برای انتقال سیالات دارای فشار بسیار زیاد، مناسب هستند.

در ساخت هر یک از انواع اتصالات بنکن از استیل‌های دارای درجات مختلف استفاده می‌شود. برای مثال در انواع استیل آلیاژی از درجه A234 است.



انواع اتصالات بنکن

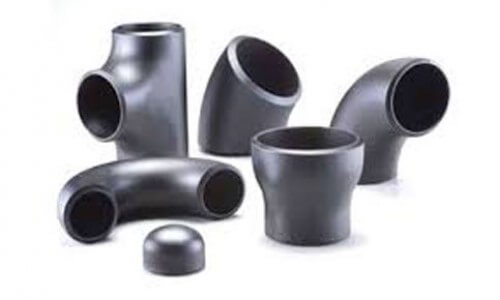

اتصالات بنکن شامل زانویی کوتاه، زانویی بلند، تبدیل (reducer)، سه‌راهی و کلاهک (Cap) می‌باشند. در ادامه به معرفی هر یک از این اتصالات خواهیم پرداخت.



  • زانویی‌های کوتاه:



در این نوع زانویی‌ها شعاع دایره‌ی خم برابر با طول زانویی است و به دلیل اینکه جریان سیال را به طور ناگهانی تغییر می‌دهد، افت فشار زیادی ایجاد می‌کند.



انواع اتصالات

انواع اتصالات

  • زانویی‌های بلند:



شعاع دایره‌ی خم در زانویی‌های بلند، ۵/۱ برابر طول زانویی است و بنابراین، جریان سیال به طور تدریجی تغییر کرده و در نتیجه این زانویی‌ها خیلی سبب افت فشار سیال نمی‌شوند.

زانویی‌های کوتاه و بلند بنکن

زانویی‌های کوتاه و بلند بنکن



زانویی‌های کوتاه و بلند بنکن در سه نوع ۴۵ درجه، ۹۰ درجه و ۱۸۰ درجه موجود می‌باشند. زانویی ۴۵ درجه سبب تغییر مسیر جریان سیال به میزان ۴۵ درجه، زانویی ۹۰ درجه سبب تغییر مسیر جریان سیال به میزان ۹۰ درجه و زانویی ۱۸۰ درجه سبب تغییر مسیر جریان سیال به میزان ۱۸۰ درجه می شود.

تنها انواع زانویی بنکن که در هر سه نوع ۴۵، ۹۰ و ۱۸۰ درجه موجود هستند، زانویی‌های کربن استیل کوتاه و استیل آلیاژی بلند می‌باشند.



  • تبدیل:



تبدیل به نوعی اتصال گفته می‌شود که برای متصل کردن دو لوله با شعاع مختلف مورد است استفاده قرار می‌گیرند. اتصالات تبدیلی بنکن دو نوع می‌باشند: هم‌مرکز (concentric) و خارج از مرکز (eccentric).

تبدیل

تبدیل

  • سه‌راهی:



در لوله‌کشی‌ها از سه‌راهی‌ها برای تقسیم جریان سیال استفاده می‌شود.

سه‌راهی

سه‌راهی

  • کپ یا کلاهک:



از کپ یا کلاهک بنکن برای مسدود‌کردن انتهای یک لوله استفاده می‌شود.
